Montage

Montage

Montage de l'installation murale

Montage de l'installation murale de
base

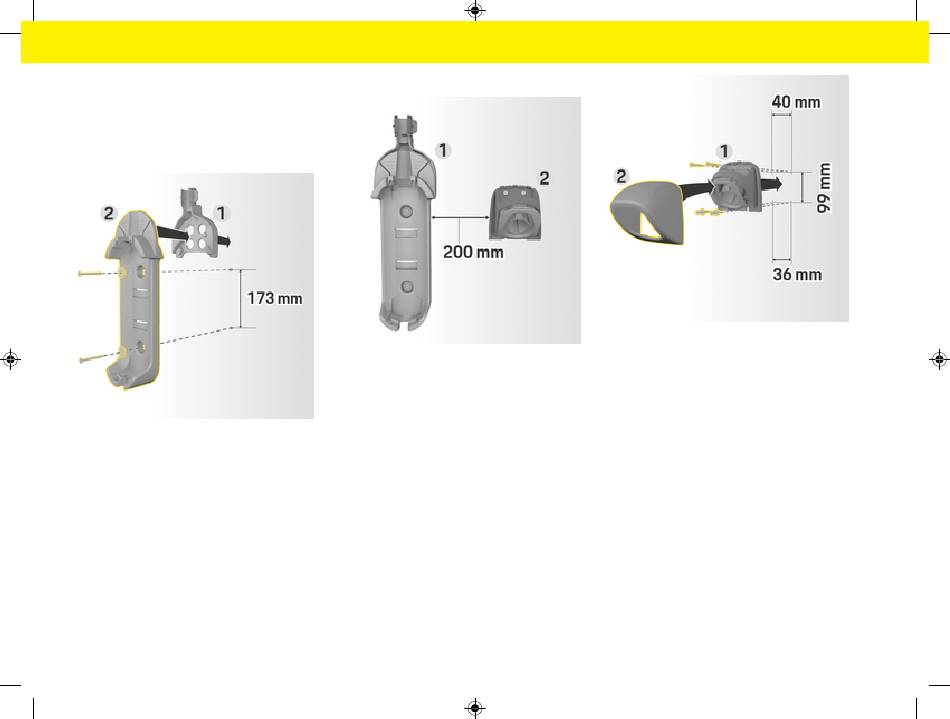

Fig. 8: Cotes de perçage
1. Marquez les trous de perçage sur le mur.
2. Percez les trous de montage et insérez les che-
villes.
3. Pressez l'installation murale de base 2 (Fig. 8)
dans le guide-câble 1 (Fig. 8) depuis l'avant.
4. Vissez l'installation murale de base au mur.
14

Installation du support de prise

Fig. 9: Distance entre le support mural et le support de prise
Lors de l'installation du support de prise, veillez à res-
pecter une distance de 200 mm (7,9 po) par rapport
à l'installation murale de base.
Fig. 10: Cotes de perçage
1. Retirez le support de prise 1 du couvercle
(Fig. 10) 2 (Fig. 10).
2. Marquez les trous de perçage sur le mur.
3. Percez les trous de montage et insérez les che-
villes.
4. Vissez le support de prise 1 (Fig. 10) dans le
mur.
5. Placez le couvercle 2 (Fig. 10) sur le support de
prise 1 (Fig. 10) par le bas et pressez vers le
haut.
