INSTALLATION DE LA CAMERA
UTILISATION DES ENTRETOISES

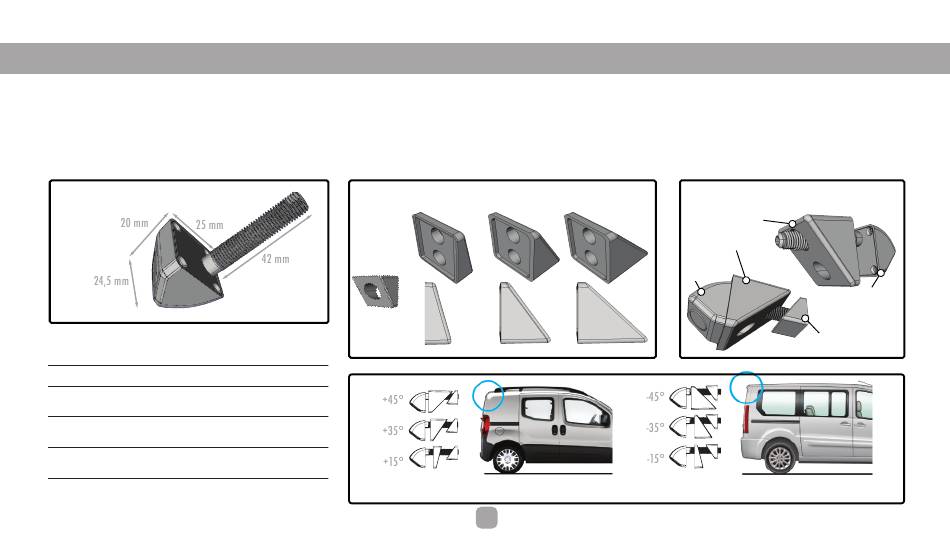

Les entretoises fournies permettent si besoin de corriger les courbures ou les angles éventuels de la carrosserie. 3 entretoises de correction d'angle sont fournies (N°2=15°,
N°3=35°, N°4=45°), elles peuvent être utilisées en angle positif ou négatif (voir schéma ci-dessous). La contre-entretoise N°1 de 35° permet de corriger l'angle à l'intérieur de
la carrosserie afin de visser l'écrou sur la tige filetée. Voici quelques exemples sur des véhicules utilitaires de marques PEUGEOT & CITROËN.
CAMÉRA
Exemples (modèles PSA)
Angle
Bipper / Nemo
31°
Berlingo III / Partner III
35°
(véhicule particulier)
Jumpy III / Expert III
- 45°
(véhicule particulier)
Jumpy III / Expert III
37°
(véhicule utilitaire court)
Jumpy III / Expert III
17°
(véhicule utilitaire long)
KIT 4 ENTRETOISES
Contre
entretoise
35°
N°1
15°
Entretoise
35°
35°
45°
35°
CARROSSERIE POSITIVE
15°
N°2
N°3
N°4
45°
35°
8
8
INSERTION SUR CAMÉRA
Entretoise de
correction d'angle
de la carrosserie
Caméra
Caméra
Contre-entretoise 35°
CARROSSERIE NÉGATIVE
