Sommaire des Matières pour Beeper RWEC5

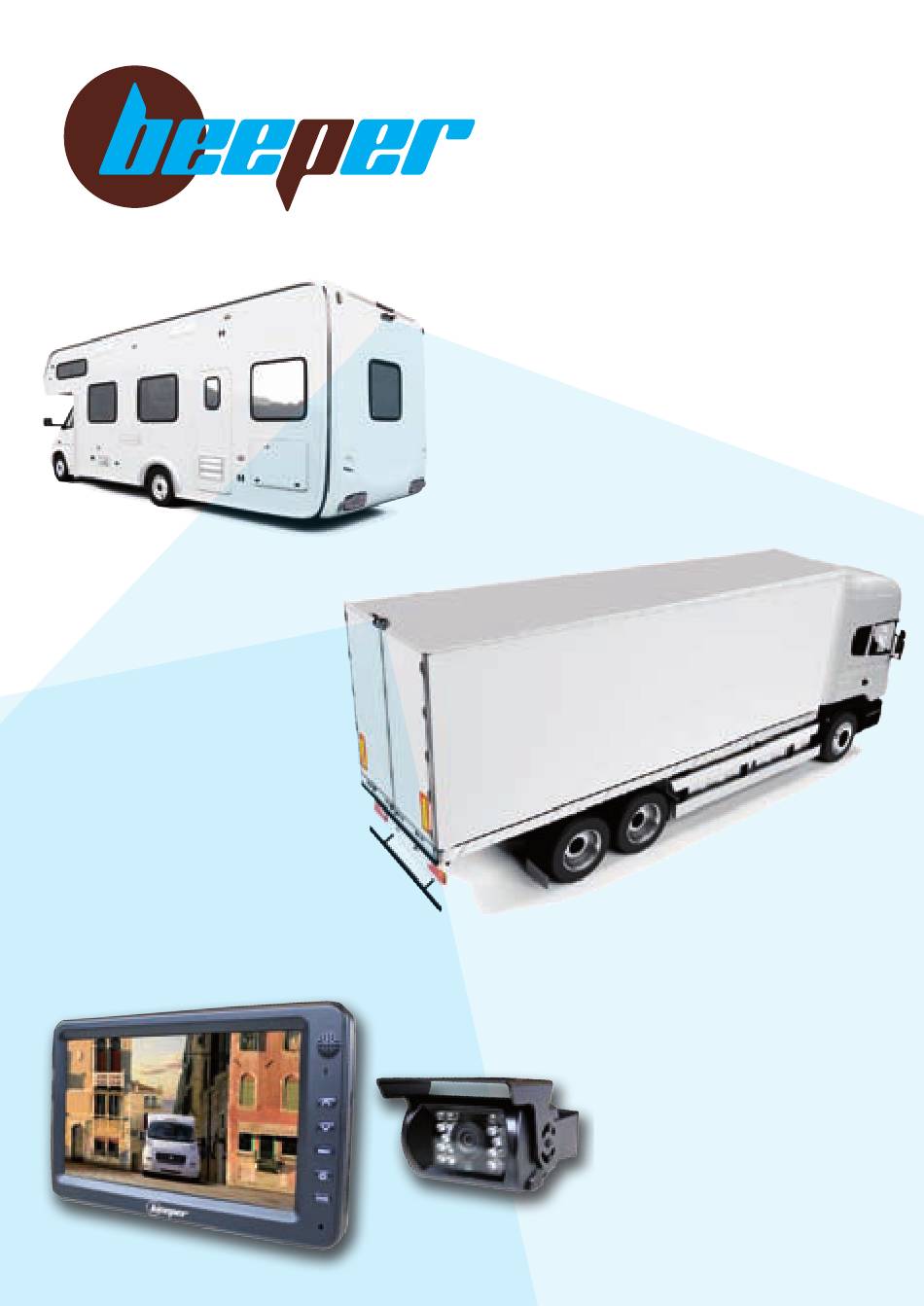

- Page 1 Manuel professional d’installation & d’utilisation RWEC5 RWEC7 RWEC8 RWEC7-RF...
-
Page 2: Table Des Matières
1. Composition des packs ..................P.3 2. Avant l'installation ....................P.4 & P.5 3. Installation de l'écran et de la caméra RWEC5 / 7 / 8 ............P.6 Installation de l'écran et de la caméra RWEC7RF ............P.8 4. Fonctionnalités ....................P.9 5. -
Page 3: Composition Des Packs
1. COMPOSITION DES PACKS Référence Gencode Nomenclature Composition Photo RWEC5 RX-ECD56 Écran 5,6”LCD TFT RX-EC75 Caméra CCD IR audio IP67 RX-EC46/20 Câble 20 m. RWEC7 RX-ECD7 Écran 7”LCD TFT RX-EC75 Caméra CCD IR audio IP67 RX-EC46/20 Câble 20 m. RWEC7-RF RX-ECD7RF Écran 7”LCD TFT RF... -
Page 4: Avant L'installation
2. AVANT L'INSTALLATION Merci d'avoir choisi la marque BEEPER pour votre combiné rétrovision. Avant d'utiliser ce système, veuillez lire attentivement les instructions qui vont suivre afin de vous guider dans l'installation et l'utilisation future de ce produit. • Conformez -vous aux règles en vigueur de votre pays •... -
Page 5: Humidité Et Condensation
VÉHICULE. VOUS DEVEZ UNIQUEMENT FAIRE UNE ÉPISSURE ET RÉCUPÉRER LE SIGNAL POSITIF OU NÉGATIF TRANSITANT PAR CE FIL. Les systèmes BEEPER sont totalement compatibles avec l’ensemble du parc routier européen et leur installation ne peut annuler ou modifier les conditions de garantie du véhicule. -
Page 6: Installation De L'écran Et De La Caméra Rwec5 / 7 / 8
3. INSTALLATION DE L'ÉCRAN ET DE LA CAMÉRA • Fixation de l'écran RWEC5 RWEC7 RWEC7-RF RWEC8 1 • Coller le support à l'aide de l'adhésif 2 • Viser l'écran à la patte de fixation VIS 1 à l'aide de la vis 1 ADHESIF 3 •Régler l'angle d'inclinaison de l'écran... - Page 7 • Connexion électrique de l'écran et de la caméra RWEC5 RWEC7 RWEC8 1 • Connecter le faisceau DIN 6 plots à l'écran ROUGE à une source de courant +12V ou +24V APRES CONTACT 2 • Connecter le fil 3 • Connecter le fil NOIR à une MASSE VERT à...
- Page 8 RWEC7-RF • Connexion électrique de l'écran et de la caméra 1 • Connecter le faisceau mini DIN 6 plots à l'écran RX-ECD7RF ROUGE (faisceau écran) à une source +12V ou +24V APRES CONTACT 2 • Connecter le fil 3 • Connecter le fil NOIR (faisceau écran) à une MASSE VERT (faisceau écran) à...
-
Page 9: Fonctionnalités
4 • FONCTIONNALITÉS Ecran LCD RWEC5 RWEC7 RWEC7-RF RWEC8 Récepteur infra-rouge Touche de navigation haut Touche de navigation bas Menus Mettre le system sous ou hors tension Sélection des caméras connectées Télécommande Emetteur infra-rouge Mettre le système sous ou hors tension Sélection des caméras connectées... -
Page 10: Affichage Des Menus
5 • AFFICHAGE DES MENUS • Appuyez une fois sur la touche "MENU" pour afficher le menu LUMINOSITÉ. Utiliser les touches de l'écran ou de la télécommande pour augmenter ou diminuer la luminosité. • Appuyez deux fois sur la touche "MENU" pour afficher le menu CONTRASTE. Utiliser les touches de l'écran ou de la télécommande pour augmenter ou diminuer le... -
Page 11: Assistance À L'installation
0,34 €uros TTC/Min 7 • GARANTIES Les produits BEEPER sont garantis durant une durée de 1 an, soit 12 mois. La prise en compte de cette garantie s’exerce selon ces conditions : • La date de prise en compte de départ est la date de vente du système sous présentation de la facture d’achat. - Page 12 Découvrez toute la gamme de produit BEEPER sur www. ixit.fr 228 rue de l'ancienne distillerie Parc des grillons 69400 GLEIZE FRANCE contact@ixit.fr...
