Beeper Canbus Vitesse RCANV1 Guide Rapide

Module canbus
Magic hud
REF : RCANV1

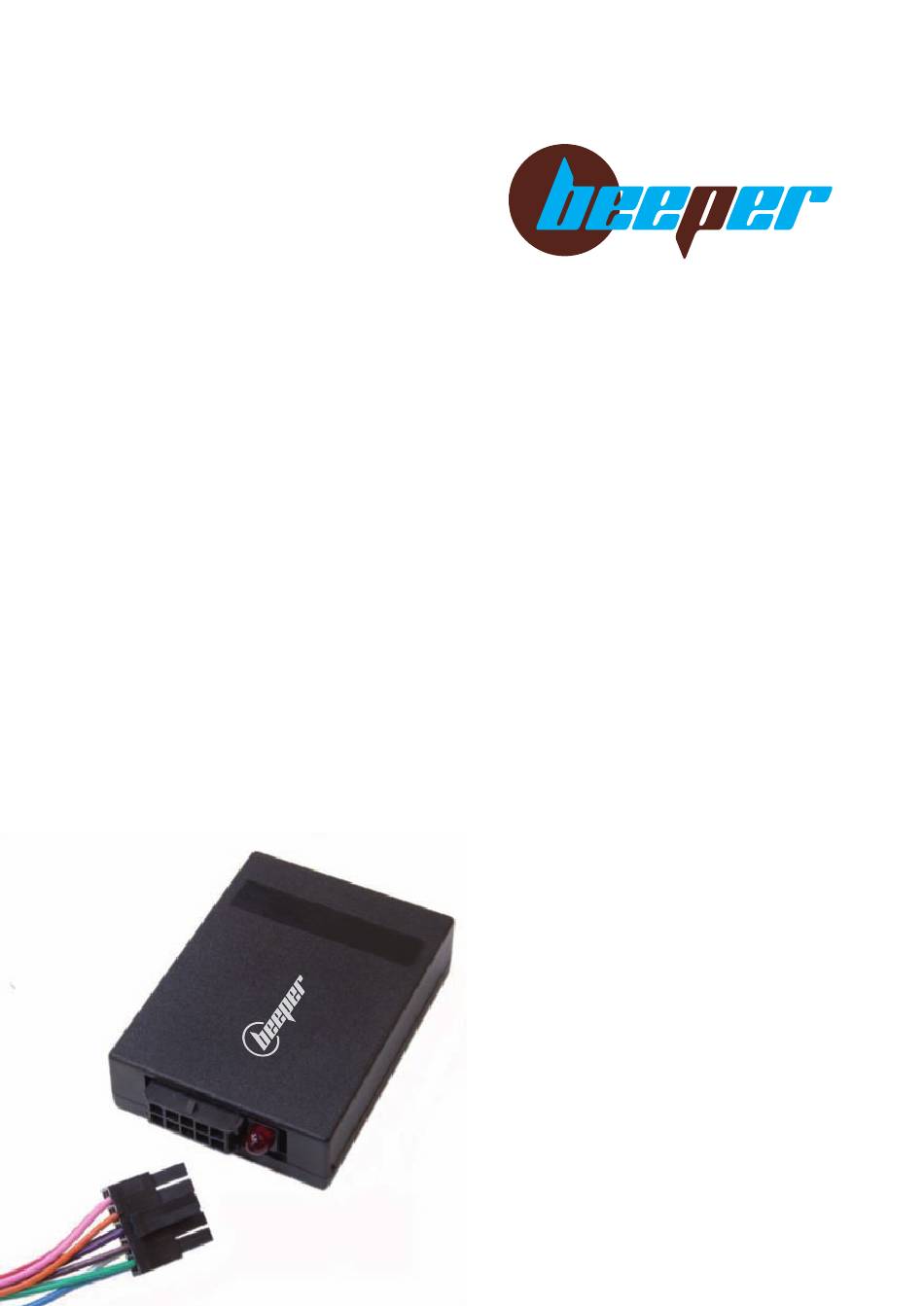

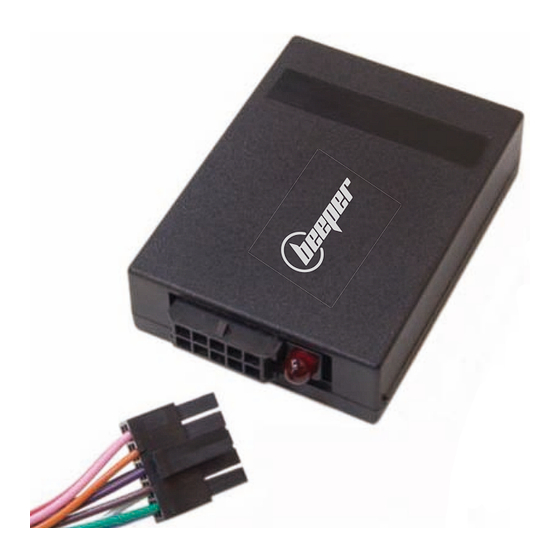

Le module CANBUS VITESSE RCANV1 permet de transformer l'information
tachymétrique multiplexée (canbus) en information tachymétrique classique
(signal électrique 0V / +12V).
Ce module est compatible avec la plupart des véhicules du marché (liste ci-contre) et se connecte sur
les produits BEEPER MAGIC HUD de références :
• RE399HUDS : afficheur HUD Vitesse (compteur de vitesse en affichage tête haute)
• RE999HUDS : afficheur HUD Vitesse + radar de recul (compteur de vitesse + info distance
radar de recul en affichage tête haute)
Ce module est universel et peut aussi se connecter sur tous les produits électroniques nécessitant une
information tachymétrique classique : navigation GPS, tachymètres, limiteurs de vitesse, indicateurs de
vitesse, autoradios, etc ...
L'installation du module se fait très facilement grâce à 5 fils :
ALIMENTATIONS
ENTRÉES CAN
SORTIE VITESSE
ROUGE
+12V PERMANENT
NOIR
MASSE (0V)
BLANC
CAN HAUT
BLEU
CAN BAS
VERT
SORTIE TACHYMÉTRIQUE +12V
(1Hz / 1,6 KMH approx.)
ce module.
vitesse
Pour chaque véhicule de la liste ci-con-
tre, une fiche spécifique d'indication ET
DE RECHERCHE des fils CANBUS existe
(position de ces fils dans le véhicule).
Vous pourrez obtenir ces fiches :
• soit sur notre site internet www.beeper.fr
(Manuel d'utilisation du produit RCANV1),
• soit par demande email à technique@ixit.fr,
• soit par demande faxée au 0474029798.
La liste des véhicules compatibles est susceptible
d'évoluer chaque jour, n'hésitez pas à nous contacter
pour obtenir plus d'information.sur la compatibilité de
