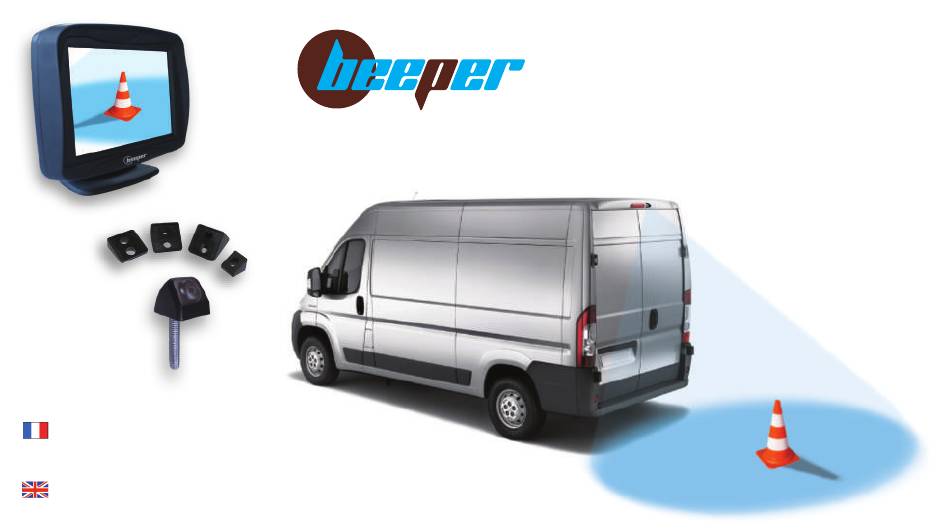

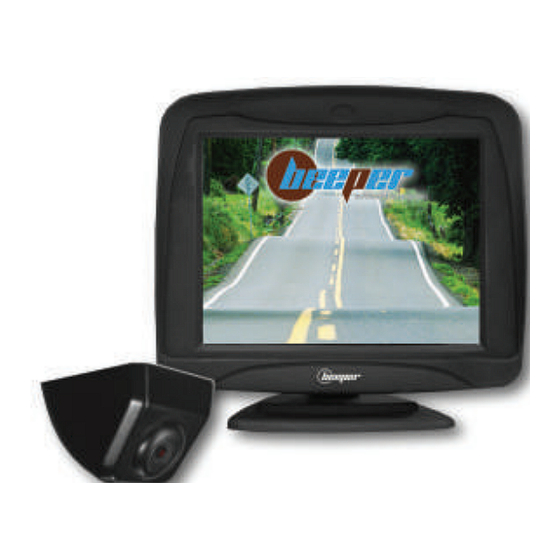

MANUEL D'INSTALLATION
& D'UTILISATION
USER & INSTALLER MANUAL
VIDEO
DE
Véhicule Utilitaire • Monospace • Break • 4X4
REARVIEW SET
Light Duty Vehicle LDV • Multi Purpose Vehicle MPV
Station Wagon • Sport Utility Vehicle SUV
RECUL
REF : RW075LDV

Publicité

Table des Matières
loading

Manuels Connexes pour Beeper RW075LDV

Sommaire des Matières pour Beeper RW075LDV

  • Page 1 VIDEO RECUL Véhicule Utilitaire • Monospace • Break • 4X4 REARVIEW SET Light Duty Vehicle LDV • Multi Purpose Vehicle MPV Station Wagon • Sport Utility Vehicle SUV REF : RW075LDV MANUEL D'INSTALLATION & D'UTILISATION USER & INSTALLER MANUAL...
  • Page 2 Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémentaire.

  • Page 3: Fonctions Principales

    Fonctions principales • Le RW075LDV est un kit de vidéo de recul pour véhicules de moyens gabarits (utilitaires, camionnettes, monospaces, breaks, 4x4, ...) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement.

  • Page 4: Précautions

    MANUEL D'INSTALLATION Précautions Nous vous remercions de suivre les conseils suivants avant lʼinstallation du système : • Le système fonctionne sous tension 12V continu (12 V DC). Soyez sûr de la polarité de chaque fil. • Vérifiez avant lʼinstallation si tous les éléments du véhicule fonctionnent correctement tels que contact & démarrage moteur, allumage des codes, feux et phares, clignotants, chauffage, climatisation, verrouillage des portes, ...

  • Page 5: Schema Général

    SCHEMA GÉNÉRAL 12V Feu de recul Masse 400 cm ALIMENTATION CAMERA RALLONGE (Ref : RX-W75-FS2) (Ref : RX-W75-C1) (Ref : RX-W75-FS1) ECRAN 3,5'' (Ref : RX-W75-M1) REMARQUE Vous pouvez connecter le câble directement au câble , si la longueur de votre véhicule ne Connecteur «canon»...

  • Page 6: Installation De L'ecran

    INSTALLATION DE L'ECRAN Grâce à son support rotatif et autocollant, l'écran du RW075LDV peut se placer partout dans votre habitacle. La position idéale de votre écran est sur le haut de votre pavillon à proximité de votre rétroviseur intérieur. Si cette position n'est pas possible, ou ne vous convient pas, vous pouvez positionner l'écran sur le tableau de bord de façon visible lors d'une marche arrière.

  • Page 7: Installation De La Camera

    INSTALLATION DE LA CAMERA La caméra peut se placer à deux emplacements sur le véhicule. EMPLACEMENT HAUT • CAMÉRA HORIZONTALE EMPLACEMENT BAS • CAMÉRA VERTICALE La caméra est positionnée sur la partie la plus haute de la carrosserie, La caméra est positionnée au dessus de la plaque le plus au centre possible du véhicule.
  • Page 8 INSTALLATION DE LA CAMERA UTILISATION DES ENTRETOISES Les entretoises fournies permettent si besoin de corriger les courbures ou les angles éventuels de la carrosserie. 3 entretoises de correction d'angle sont fournies (N°2=15°, N°3=35°, N°4=45°), elles peuvent être utilisées en angle positif ou négatif (voir schéma ci-dessous). La contre-entretoise N°1 de 35° permet de corriger l'angle à l'intérieur de la carrosserie afin de visser l'écrou sur la tige filetée.
  • Page 9 INSTALLATION DE LA CAMERA Après avoir déterminé l'emplacement optimal de la caméra, percez un trou d'un diamètre de 8 mm pour le passage de la tige filetée. Nous vous conseillons de protéger le support d'un adhésif (type adhésif de peintre) afin de ne pas endommager votre carrosserie lors du perçage.

  • Page 10: Options Caméra : Gabarit & Inversion Image

    OPTIONS CAMÉRA : GABARIT & INVERSION IMAGE SÉLECTION DES BOUCLES DE LA CAMÉRA La sélection de ces options se fait avec la caméra non alimentée (connecteur D1 déconnecté). Boucle BLANCHE = GABARITS de visualisation des distances Boucle VERTE = INVERSION HAUT / BAS  de l'image sur l'écran Boucle BLANCHE Fermée = Gabarits VISIBLES »...

  • Page 11: Connexion Au Véhicule

    La cosse bout-à-bout thermorétractable vous servira à Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer assurer une connexion correcte du +12 V feu de recul.
  • Page 12 CONNEXION AU VÉHICULE La connexion des différents composants du kit se fait alors comme indiqué sur le schéma ci-contre. 400 cm A1 sur B1 Ecran <> Faisceau Faisceau <> Alimentation B2 sur C2 C3 sur D1 Alimentation <> Caméra C1 sur VÉHICULE Alimentation <>...

  • Page 13: Utilisation Du Système

    UTILISATION DU SYSTÈME PRÉCAUTIONS DʼUTILISATION • La caméra de recul ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur. • La vidéo de recul est un outil d'information, la sécurité du véhicule et des personnes à proximité de celui-ci relève de la responsabilité du conducteur uniquement, le conducteur doit impérativement regarder si des obstacles ou personnes se trouvent à...

  • Page 14: Donnees Techniques

    DONNEES TECHNIQUES CAMERA ECRAN LCD • Alimentation : 10,5 - 15,5 V. (nominal 12 V) • Alimentation : 10,5 - 15,5 V. (nominal 12 V) • Consommation : < 0.6 W max. • Consommation : < 3 W max. • Sensibilité : +50 dB •...

  • Page 15: Declaration De Conformite

    228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France Déclarons sous notre propre responsabilité que le produit RW075LDV (type :Caméra de recul) Auquel cette déclaration sʼapplique, sont conformes aux normes applicables & documents normatifs suivants : Emark 2009/19 EC (N° d'homologation sur demande) Conformément aux dispositions du 21/09/2007,...
  • Page 17 REARVIEW SET Light Duty Vehicle LDV • Multi Purpose Vehicle MPV Station Wagon • Sport Utility Vehicle SUV REF : RW075LDV USER & INSTALLER MANUAL...
  • Page 18 Introduction Thank you for using a product Beeper for the safety and comfort of your vehicle. The Beeper innovations are designed to provide you many years of tranquility, they are guaranteed for 3 years. Our technical department is at your disposal for any further information.

  • Page 19: Main Functions

    Main functions • The kit RW075LDV is a rearview monitoring system for commercial cars, vans, minivans, station wagons, SUV, ... • When the car is reversing, the video system switches on automatically. • The monitor displays the rear blind spot to make your drive safe & secure.
  • Page 20 INSTALLATION MANUAL Warning Thank you to follow these tips before installing the system: • The system operates on 12V DC voltage. Be sure the polarity of each wire. • Before installation, check if all elements of the car are working properly as contact & engine start, ignition codes, fire and headlights, turn signals, heating, air conditioning, power door locks, ...
  • Page 21 GENERAL DIAGRAMM 12V Reverse light Ground 400 cm POWER CABLE CAMERA EXTENSION (Ref : RX-W75-FS2) (Ref : RX-W75-C1) (Ref : RX-W75-FS1) MONITOR 3,5'' (Ref : RX-W75-M1) NOTA BENE You can connect cable directly on cable if length of your car does not need 400 cm. "Canon"...

  • Page 22: Monitor Installation

    MONITOR INSTALLATION Thanks to its rotating bracket and sticker, RW075LDV monitor can be placed anywhere in your vehicle. The ideal position of your monitor is on the top of car roof near rearview mirror. If this position is not possible or not appropriate, you can set the monitor on the dashboard so visible during reversing.

  • Page 23: Camera Installation

    CAMERA INSTALLATION Camera can be placed in 2 positions on the car TOP PLACE • HORIZONTAL CAMERA LOW PLACE • VERTICAL CAMERA The camera is positioned on the uppermost part of the body, close to The camera is positioned over the license plate without the horizontal center of the vehicle.
  • Page 24 CAMERA INSTALLATION HOW TO USE THE SPACERS Included spacers if necessary to correct any curves or corners of the car body. 3 spacers angle correction are provided (#2 = 15 °, #3 = 35 °, #4 = 45 °), they can be used in positive or negative angle (see diagram below).
  • Page 25 CAMERA INSTALLATION After determining the optimal location of the camera, drill a hole with a diameter of 8 mm for the passage of the threaded rod. We advise you to protect the body of an adhesive (adhesive type painter) so as not to damage your body when drilling. A light sanding may be required after drilling the hole for trimming the edge of the hole.
  • Page 26 OPTIONS CAMERA : TEMPLATE & REVERSE IMAGE SELECTION OF THE LOOPS OF THE CAMERA The selection of these options is done with the camera unpowered (D1 connector disconnected). WHITE loop = TEMPLATES viewing distances GREEN loop = REVERSE UP / DOWN of the image on the screen Closed WHITE loop (UNCUT) = Templates VISIBLE »...

  • Page 27: Wiring Connection

    In other cases, +12 V Reversing light allows no additional power consumer. The shrink butt connector is used to ensure proper For these vehicles, BEEPER has developed the RCANR2 module to retrieve information +12V Reversing light from the CANBUS network. This module connects to the CANBUS connection of +12 V reverse light.
  • Page 28 WIRING CONNECTION The connection of the various components of the kit is done as shown in the diagram below cons. 400 cm A1 to B1 Monitor <> Extension cable Ext. cable <> Power cable B2 to C2 C3 to D1 Power cable <>...

  • Page 29: User Instruction

    USER INSTRUCTION SAFETY PRECAUTIONS • The reversing camera cannot in any circumstances be a substitute for the vigilance and responsibility of the driver. • The reversing aid is for information only, the security of the vehicle and the people close to it is the responsibility of the driver. The driver must check if there are any obstacles or people near the vehicle.

  • Page 30: Technical Datas

    TECHNICAL DATAS CAMERA LCD MONITOR • Power : 10,5 - 15,5 V. (nominal 12 V) • Power : 10,5 - 15,5 V. (nominal 12 V) • Consumption : < 0.6 W max. • Consumption : < 3 W max. • Sensitivity : +50 dB •...

  • Page 31: Declaration Of Conformity

    IXIT 228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France Declare under our sole responsibility that the product RW075LDV (type: Reversing Camera) To which this declaration applies, comply with standards & normative documents: Emark 2009/19 EC (Registration No. on request) Under the provisions of 21/09/2007, Gleizé...

  • Page 32: Plus D'infos, Plus De Produits

    Ces données sont sous réserves de vérification de la compatibilité avec votre véhicule à IXIT BEEPER faire par vos soins. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d'un véhicule suite à l'installation de ce produit.
