Manuels Connexes pour Beeper RW035-P
Sommaire des Matières pour Beeper RW035-P

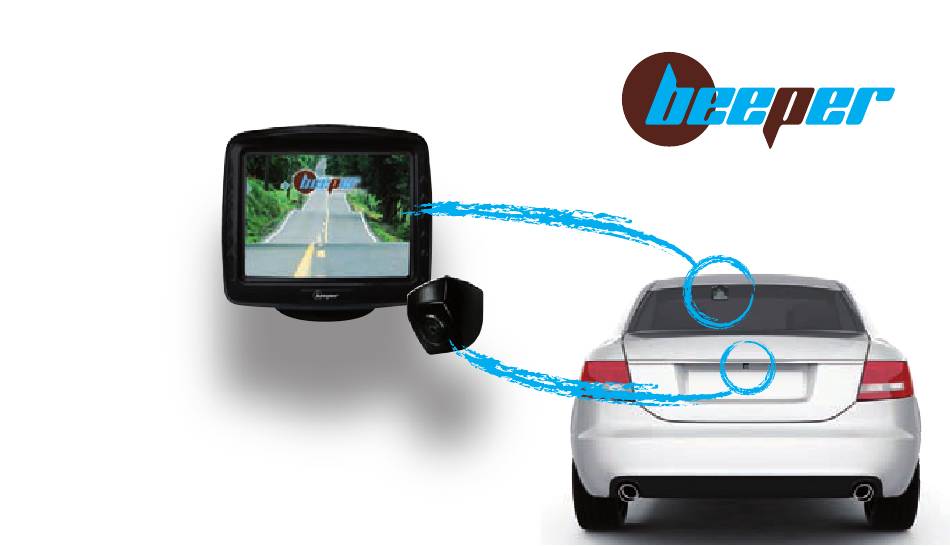

- Page 1 MANUEL D'INSTALLATION & D'UTILISATION VIDEO RECUL CAMÉRA + ÉCRAN Réf. : RW035-P VIDEO AVANT & ARRIERE CAMÉRA AVANT + CAMÉRA ARRIERE + ÉCRAN Réf. : RW035-P2...
-
Page 2: Plus De Produits, Plus D'infos
Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémentaire. -
Page 3: Fonctions Principales
Fonctions principales RW035P : CAMÉRA DE RECUL (ARRIÈRE) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement. • L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité. •... -
Page 4: Précautions
VÉHICULES MULTIPLEXÉS Le système BEEPER est compatible avec les véhicules multiplexés. Toutes les informations nécessaires à la connexion sont sur des fils à polarité normale (+ ou -) sur lesquels ne transite pas d’information codée (multiplexée BUSCAN, VAN ou autre codage). Vous ne devez impérativement pas couper ou toucher un fil multiplexé. DANS TOUS LES CAS, IL EST INUTILE ET DÉCONSEILLÉ... -
Page 5: Rw035P Schéma De Connexion
RW035P Schéma de connexion VIDÉO DE RECUL Vidéo Entrée caméra optionnelle Boucles : Réf : RX-32 (non fournie) • Blanche (1) : miroir caméra Alimentation CAM 2 • Bleue (2) : limites superposées CAM 1 Vidéo DC12V Ecran Caméra arrière Alimentation CAM1 FIL ROUGE... -
Page 6: Vidéo De Recul & Vision Avant
RW035P•2 Schéma de connexion FIL ROUGE VIDÉO DE RECUL & VISION AVANT Connexion au + 12V. FEU DE RECUL Fil d'origine du véhicule délivrant +12V lorsque le feu de recul est allumé FIL NOIR Connexion à la MASSE du véhicule Fil d'origine ou plot du véhicule délivrant Alimentation une masse dans tous les états du véhicule... -
Page 7: Installation De L'écran
Installation de l'écran La position idéale de l'écran est la position haute sur le pavillon en haut du pare-brise à côté du rétroviseur intérieur. Cette position si elle est possible permet de cumuler la vision électronique de la caméra 3.5" de recul et la vision du rétroviseur original. -
Page 8: Installation De La Caméra Arrière
Installation de la caméra arrière La caméra arrière (réf : RX-33) se place au niveau de la veilleuse de plaque d'immatriculation arrière. La caméra doit bien entendu être le plus au centre possible du véhicule. Retirez la veilleuse de plaque d'origine de son logement pour pouvoir repérer l'emplacement le plus adéquat à droite, à gauche ou directement sur le support de la veilleuse de plaque. -
Page 10: Installation De La Caméra Avant (Ou Autre Angle De Vue)
Installation de la caméra avant (ou autre angle de vue) L'emplacement de la caméra optionnelle (réf : RX-32) est à définir selon vos besoins : • Avant : caméra placée sur la calandre fixée sur les fentes ou grilles de la calandre •... -
Page 11: Données Techniques
Données techniques CAMERA ARRIERE RX-33 • CAMERA AVANT RX-32 ÉCRAN LCD • Alimentation : 10.5 - 15.5 V. (nominal 12 V) • Alimentation : 10.5 - 15.5 V. (nominal 12 V) • Consommation : �< 0.6 W max. • Consommation : �< 3 W max. •... -
Page 12: Garantie
Garantie Les produits BEEPER sont garantis 3 ans. Pour connaître les conditions de service après-vente, veuillez vous connecter sur le site internet : www.beeper.fr/cgv Pour toute information complémentaire : GARANTIE IXIT SAS • 228 Rue de l'Ancienne Distillerie • Parc des Grillons • 69400 GLEIZÉ • France Capital : 61 000 E •... -
Page 13: Déclaration De Conformité
DÉCLARATION DE CONFORMITÉ 031848 Nous IXIT SAS 228 Rue de l’Ancienne Distillerie 69400 GLEIZÉ France RoHS Déclarons sous notre propre responsabilité que le(s) produit(s) Références : RW035P sous référence initiale de production ET350+ET2688 Kit de rétrovision RX32 sous référence initiale de production ET688 Caméra à percer sur plaque Type : Caméra de recul Auquel cette déclaration s’applique, sont conformes aux normes applicables &... - Page 14 www.beeper.fr...
- Page 15 www.beeper.fr...
- Page 16 Découvrez plus d’infos, plus de produits sur www.beeper.fr...
