- Page 1 VIDEO RECUL 7" CAMPING CAR • VEHICULE UTILITAIRE REARVIEW SYSTEM 7" MOTORHOME • LIGHT DUTY VEHICLE REF : RW7 REF : RW7-B MANUEL D'INSTALLATION & D'UTILISATION USER & INSTALLER MANUAL...
- Page 2 Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité. Notre service technique est à votre disposition pour toute information complémentaire.
-
Page 3: Table Des Matières
Fonctions principales ........................................P.5 Composition du kit ........................................P.5 Connexion du système ........................................P.6 Installation de l'écran ........................................P.7 Installation de la caméra ......................................P.8 Utilisation du système ........................................P.9 Données technique ........................................P.10 Certifications ..........................................P.11 Continuez la découverte sur www.beeper.fr... -
Page 4: Avant Lʼinstallation
AVANT L'INSTALLATION Précautions Nous vous remercions de suivre les conseils suivants avant lʼinstallation du système : • Le système fonctionne sous tension 12V continu (12 V DC). Soyez sûr de la polarité de chaque fil. • Vérifiez avant lʼinstallation si tous les éléments du véhicule fonctionnent correctement tels que contact & démarrage moteur, allumage des codes, feux et phares, clignotants, chauffage, climatisation, verrouillage des portes, ... -
Page 5: Fonctions Principales

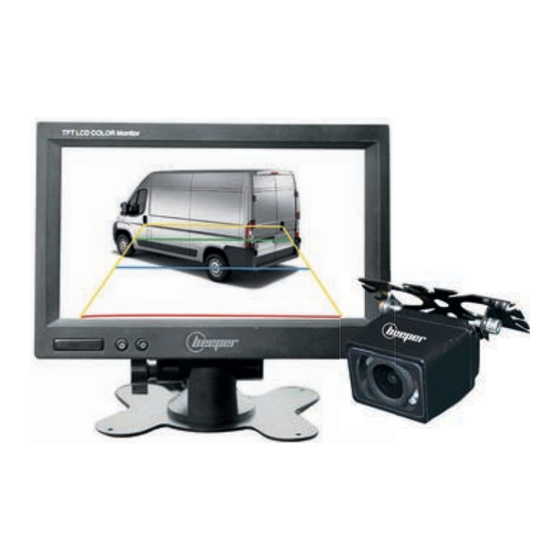

FONCTIONS PRINCIPALES • Le BEEPER RW7 est un kit de vidéo de recul 12V pour véhicules de gabarits moyens (camping-car, véhicules utilitaires...) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement. • L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité. -
Page 6: Connexion Du Système
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la connexion d'un radar ou d'une caméra de recul... -
Page 7: Installation De L'écran
INSTALLATION DE L'ECRAN Grâce à son support rotatif et autocollant, l'écran du RW7 peut se placer partout dans votre habitacle. La position idéale de votre écran est sur le haut de votre pavillon à proximité de votre rétroviseur intérieur. Si cette position n'est pas possible, ou ne vous convient pas, vous pouvez positionner l'écran sur le tableau de bord de façon visible lors d'une marche arrière. -
Page 8: Installation De La Caméra
La caméra doit être positionnée sur la partie haute de la carrosserie, le plus possible au millieu du véhicule à l'horizontale. FIXATION DE LA CAMERA Le kit vidéo de recul RW7 est livré avec un sticker adhésif ainsi que quatre vis pour fixer la caméra efficacement sur votre véhicule. -
Page 9: Utilisation Du Système
GABARITS DE VISUALISATION DES DISTANCES La caméra BEEPER RW7 comprend l'affichage de lignes de gabarits de visualisation des distances, en incrustation sur lʼécran (Fig. 1). Ce gabarit est strictement indicatif, il vous appartient de juger des distances des obstacles visibles à lʼécran. -
Page 10: Données Technique
DONNEES TECHNIQUES CAMERA ECRAN LCD • Alimentation : 12V • Alimentation : 12V • Consommation : ≤300 mA • Consommation : 5W • Sensibilité : + 48 dB • Format : 16:9 • Vision de nuit : 0,2 lumens min / 9 LEDs à infrarouge •... - Page 11 228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France Déclarons sous notre propre responsabilité que le produit RW7 (type : Caméra de recul) Auquel cette déclaration sʼapplique, sont conformes aux normes applicables & documents normatifs suivants : CE Gleizé, le 12 novembre 2014 Thierry Billau Directeur général...
- Page 13 USER MANUAL Introduction Thank you for using a product Beeper for the safety and comfort of your vehicle. The Beeper innovations are designed to provide you many years of tranquility. Our technical department is at your disposal for any further information.
- Page 14 Before installation ........................................P.15 Main functions ..........................................P.16 Kit composition ..........................................P.16 System connection ........................................P.17 Monitor installation ........................................P.18 Camera installation ........................................P.19 User instructions ........................................... P.20 Technical datas ..........................................P.21 Declaration of conformity ......................................P.22 Keep on discovering on www.beeper.fr...
-
Page 15: Before Installation
BEFORE INSTALLATION Warning Thank you to follow these tips before installing the system: • The system operates on 12V DC voltage. Be sure the polarity of each wire. • Before installation, check if all elements of the car are working properly as contact & engine start, ignition codes, fire and headlights, turn signals, heating, air conditioning, power door locks, ... -
Page 16: Main Functions
MAIN FUNCTIONS • The kit BEEPER RW7 is a rearview monitoring system for motorhomes, vans... • When the car is reversing, the video system switches on automatically. • The monitor displays the rear blind spot to make your drive safe & secure. -
Page 17: System Connection
In other cases, +12 V Reversing light allows no additional power consumer. MONITOR For these vehicles, BEEPER has developed the RCANR2 module to retrieve information +12V Reversing light from the CANBUS network. This module connects to the CANBUS compatible carrier and can deliver a +12 V Reversing light for connecting a parking sensor or a backup camera Ref : RCANR2, more info &... -
Page 18: Monitor Installation
MONITOR INSTALLATION Thanks to its rotating bracket and sticker, RW7 monitor can be placed anywhere in your vehicle. The ideal position of your monitor is on the top of car roof near rearview mirror. If this position is not possible or not appropriate, you can set the monitor on the dashboard so visible during reversing. -
Page 19: Camera Installation
The camera is positioned on the top part of the body, close to the horizontal center of the vehicle. CAMERA INSTALLATION The RW7 rearview system includes an adhesive sticker and four srews to permit you to fix the camera efficiently. -
Page 20: User Instructions
GUIDELINES FOR JUDGING DISTANCE The BEEPER RW7 includes the display of guidelines for judging distances, on the screen (Fig. 1). These guidelines are to help the driver to judge the distance between their vehicle and the obstacles they can see on the screen. -
Page 21: Technical Datas
TECHNICAL DATAS CAMERA LCD MONITOR • Power: 12 V • Power: 12 V • Consumption : ≤300 mA • Consumption: 5 W • Sensitivity: +48 dB • Format size: 16:9 • Night vision: 0,2 lumens min / 9 IR LEDs •... -
Page 22: Declaration Of Conformity
DECLARATION OF CONFORMITY IXIT 228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France Declare under our sole responsibility that the product BEEPER RW7 (type: Reversing Camera) Gleizé on November 14th, 2014 Thierry Billau General manager GUARANTEE This product is guaranteed for 1 year under the conditions of our after-sales service. You can consult our general conditions of sale and our terms of after-sales service at the following address : http://www.beeper.fr/cgv... - Page 23 Ces données sont sous réserves de vérification de la compatibilité avec votre véhicule à IXIT BEEPER faire par vos soins. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d'un véhicule suite à l'installation de ce produit.
