Addendum notice d'instructions
S3000 Cold Store
5
Installation électrique
ATTENTION

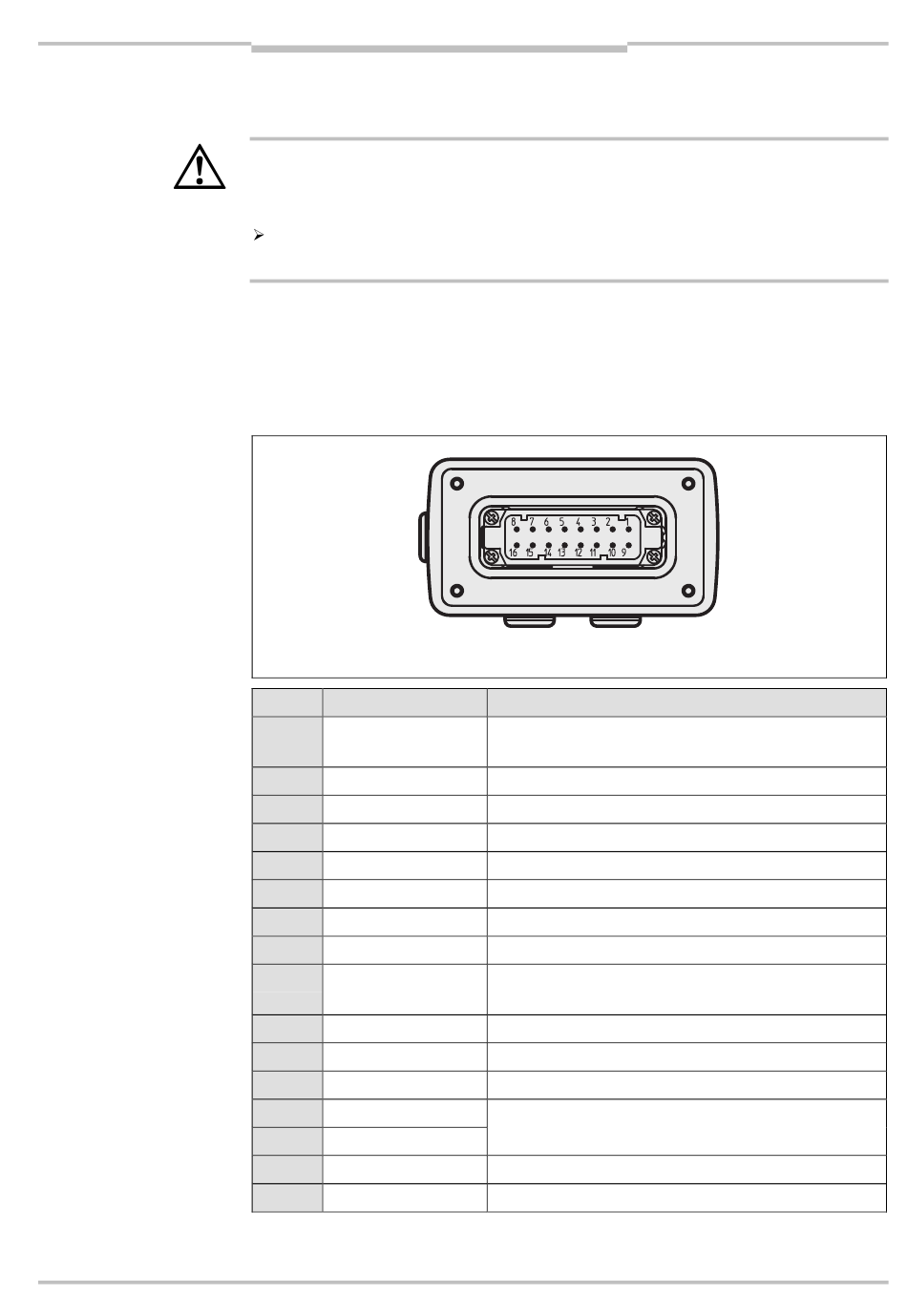

Fig. 3 : Connecteur de
raccordement
Tab. 1 : Brochage du
connecteur
8012031/TL59/2010-01-29
Sujet à modification sans préavis
Installation électrique
Mettre l'installation hors tension !
Dans le cas contraire, l'installation pourrait se mettre inopinément en fonctionnement
pendant le raccordement électrique de l'appareil.
S'assurer que pendant toute la durée du raccordement électrique, l'installation reste
hors tension.
5.1 Raccordement système
Les entrées/sorties du S3000 Cold Store se font par le connecteur à 16 broches (bornes à
vis). Il est possible de faire passer les câbles de raccordement à volonté par les trois
passages de câbles du boîtier du connecteur.
Traversée
Broche Signal
1 EFI
A
2 RxD
3 B1
4 0 V CC chauffage
5 ERR
6 A1
7 A2
8 0 V CC scrutateur
9 EFI
B
10 TxD
11 B2
12 +24 V CC chauffage
13 OSSD1
14 OSSD2
15 CA
16 +24 V CC scrutateur
© SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés
Traversées
Fonction
Enhanced Function Interface = communication de
sécurité SICK
Interface RSJ232 vers PC
Entrée statique de commande B
Tension d'alimentation du chauffage
Sortie d'état défaut/encrassement
Entrée statique de commande A
Entrée statique de commande A
Tension d'alimentation du scrutateur laser de sécurité
Enhanced Function Interface = communication de
sécurité SICK
Interface RSJ232 vers PC
Entrée statique de commande B
Tension d'alimentation du chauffage
Sortie TOR
Sortie, objet dans le champ d'alarme
Tension d'alimentation du scrutateur laser de sécurité
Chapitre 5
