Se não existirem sistemas colectivos de pre-
venção de quedas (por exemplo: grades, re-
des de protecção, etc.), devem ser utilizados
equipamentos de protecção individual (EPI)
para evitar quedas, tal como definido pelas
normas de segurança no trabalho em vigor.
O EPI usual deve ser usado para todas as op-
erações de instalação (perfuração, movimen-
to, etc ...).
RISCO DE CHOQUE ELECTRICO
Somente trabalhe perto de cabos de alimen-
tação pendurados onde o contato é possível se:
A energia foi desconectada dos cabos durante
toda a duração do trabalho a ser feito. Os cabos
são protegidos por barreiras ou dispositivos de
segurança adequados. Os cabos estão a mais
de 5 m do local de trabalho.
Montage em coberturas planas
Nunca remova a folha de cobertura se não tiver
terminado de instalar o painel e se o enchimento
do coletor não tenha sido feito. O coletor solar
EGO ou EGO PRIME com armazenamento
integrado não foi projetado para ser exposto à luz
solar quando vazio..
Não mova nem force o coletor solar usando as conexões
roscadas ou as tampas.
Local e posição
Selecione um local de instalação que
permita reduzir as cargas acidentais
(vento, neve, etc ...) às quais o sistema
pode ser submetido. Como exemplo, evite
áreas onde se formem vórtices ou que são
submetidas ao vento devido à inversão
térmica. Se situações como esta estiverem
presentes, peça a um técnico estrutural que verifique as
cargas máximas da estrutura.
Se instalar em um telhado plano, posicione o coletor pelo
Rev. 4.0 del 16|03|2022
menos 1-2 metros da borda.
Se instalar no chão, coloque o coletor pelo menos 1-2
metros de quaisquer obstáculos que estão presentes.
Dirija a superfície transparente o mais próximo possível
em direção ao sul. Se desviado ligeiramente para o leste
ou o oeste, o sistema trabalha ainda em uma maneira
satisfatória. Escolha uma área de instalação onde o
painel permaneça na luz solar durante o maior tempo
possível. Os obstáculos próximos (árvores, edifícios, etc
...) podem temporariamente sombrear o sistema e reduzir
(significativamente) o seu desempenho.
Se posicionar vários coletores atrás uns dos outros, não
os deixe sombrear uns aos outros. Para evitar isso, manter
uma distância suficiente entre eles para permitir a radiação
sem sombra, quando o sol está em um ângulo de 15 º da
horizontal.
Para que o sistema funcione corretamente,
instale o coletor em um ângulo entre 15 e 60 °.
Os suportes fornecidos, se colocados sobre uma
superfície plana, dão uma instalação de 45 °.
Os pontos de ancoragem devem estar todos na mesma
superfície de suporte. Qualquer força de torção causada
por pontos de apoio que não estejam alinhados pode
danificar o sistema.
O lado mais longo do coletor deve ser sempre suportado
pela superfície. Não instale o coletor com o lado curto
(onde as conexões são) contra a superfície.
NÃO VIRE O COLETOR DE CABEÇA
PARA BAIXO.
O fluxo de saída deve ser posicio-
nado na parte superior e pode ser identificado pela sua
tampa vermelha (entrada na parte inferior, identificada por
uma tampa azul). A operação correta não pode ser garan-
tida se o sistema estiver instalado de cabeça para baixo.
Itens necessários
n.2 chaves 13 mm, EPI
individual (capacete, luvas,
los de proteção, etc...)
Perigo! Os parafusos de fixação
dos suportes ao tecto não são
fornecidos. Devem ser obtidas
pelo instalador, seguindo as
indicações do técnico de estruturas.
100
Ancoragem com maciços
Se o coletor solar EGO ou EGO PRIME com
armazenamento integrado não puder ser ancorado na
estrutura do telhado porque a superfície de suporte
não pode ser perfurada (por exemplo, devido ao
revestimento impermeável) e se a estrutura de suporte
for forte o suficiente (pergunte a um especialista
estrutural para confirmação) Sistema pode ser
ancorado a maciços que são dimensionados de acordo
com a carga de vento e neve, bem como para o peso
do coletor quando ambos cheios e vazios.

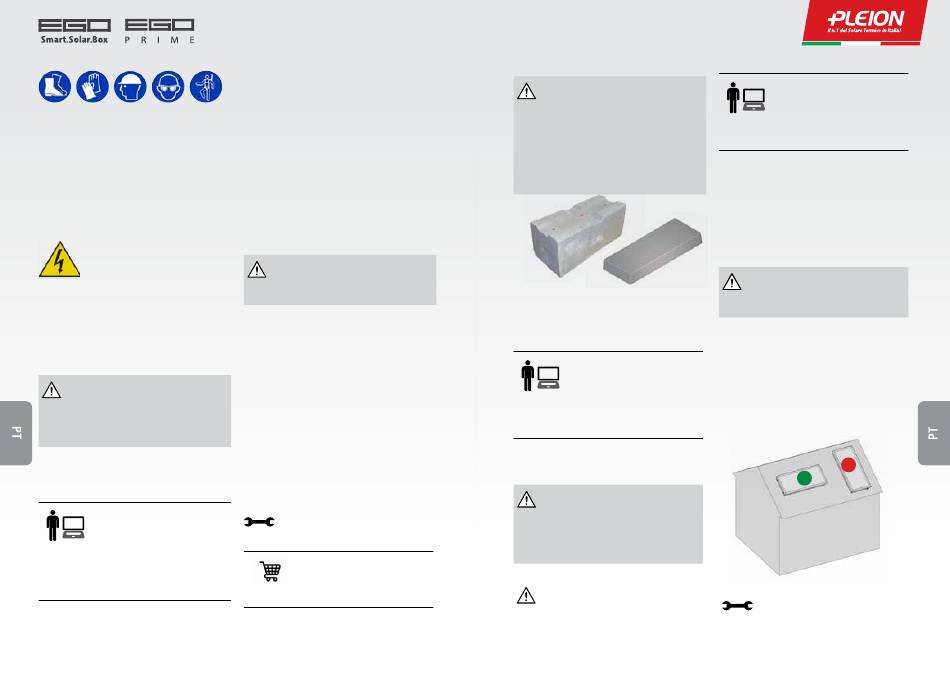

Exemples de maciço
Em áreas particularmente ventosas, um sistema de segu-
rança adicional deve ser adicionado aos maciços, com um
cabo de aço de tamanho adequado ancorado a uma parte
sólida do edifício que pode conter o sistema.
Os maciços e cabos devem ser
dimensionados
estrutural que esteja autorizado a
trabalhar na área de instalação,
conforme indicado pelos Eurocódigos
(EN 1991) ou NTC 2008 (Decreto 14 Fevereiro 2008)
se em Itália. O técnico estrutural também deve
verificar a resistência do edifício.
Intalação em cobertura inclinada
Nunca remova a folha de proteção se você
não tiver terminado de instalar o painel e se o
eschimento do coletor não tiver sido feito. O coletor
ó
cu-
solar EGO ou EGO PRIME com armazenamento
integrado não foi projetado para ser exposto à luz
solar quando vazio.
Não mova ou force o sistema usando as conexões rosca-
das ou as tampas.
PERIGO!
Os parafusos de fixação dos suportes
ao tecto não são fornecidos. Devem ser obtidas
pelo instalador, seguindo as indicações do técnico de
estruturas.
Local e posição
Verifique cuidadosamente o estado da
cobertura e da estrutura de suporte.
Obter um técnico de estruturas para
verificar as cargas máximas do edifício,
considerando o peso do sistema quando
cheio como uma carga permanente, de acordo com as
verificações UNI EN 1991 (Eurocode).
Prefira o declive que fica virado a sul. Alternativamente, o
sistema funciona de forma satisfatória quando posicionado
sobre uma inclinação do telhado que está posicionada
ligeiramente ao sudeste / sudoeste.
Escolha uma área de instalação onde o painel permaneça
na luz solar durante o maior tempo possível. Os obstáculos
próximos (árvores, edifícios, etc ...) podem temporariamente
sombrear o sistema e reduzir (significativamente) o seu
rendimento.
Para uma operação correcta, instale o colector
num ângulo não inferior a 15 °; O coletor deve,
em qualquer caso, ser contra a inclinação,
portanto siga o ângulo do telhado.
O coletor deve sempre ter o seu lado mais longo parale-
lo ao beiral do telhado. Não instale o coletor com seu lado
curto paralelo ao beiral.
Não vire o coletor de cabeça para baixo. O lado de
por um técnico
saída deve ser posicionado na parte superior, e pode ser
identificado pela sua tampa vermelha (entrada na parte
inferior, identificada por uma tampa azul).
A operação correta não pode ser garantida se o sistema
estiver instalado de cabeça para baixo.

SIM
Itens necessários
n.2 chaves 13 mm
EPI individual (capacete, luvas, óculos de proteção, etc ...).
101
