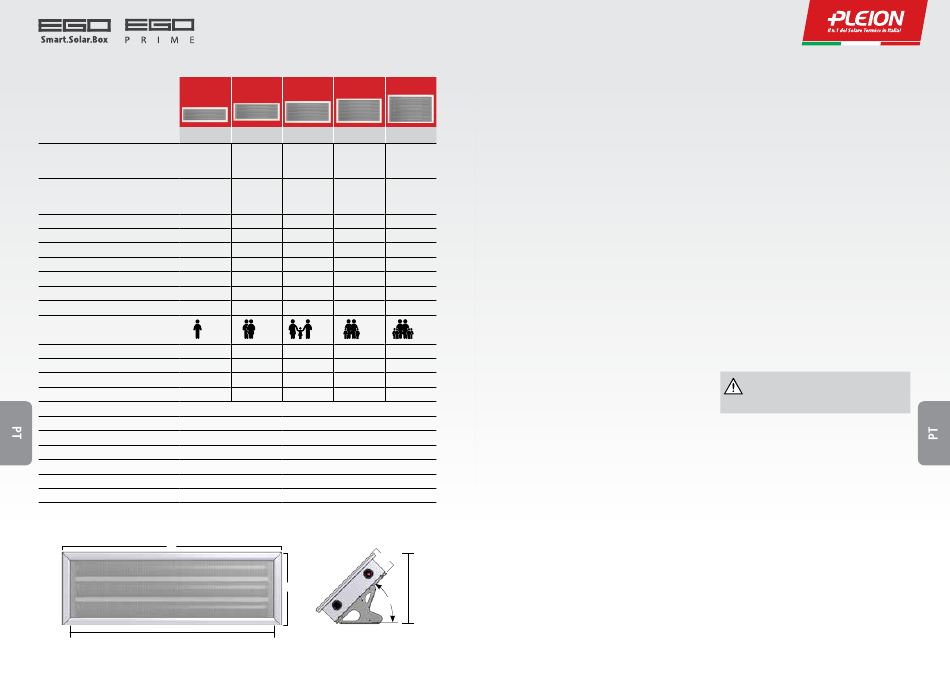

Dados Técnicos - Pleion EGO Smart.Solar.Box 110 Mode D'emploi

110
EGO / EGO PRIME
2.136
EGO - dimensões externas (L x P x H) 711
217
2.055
620
EGO PRIME - dimensões externas (L x P x H)
213
620
altura inclinação 45°(h)
dimensão do passo dos estribos (B) 2050
EGO - superfície bruta 1,52 m
2
EGO PRIME - superfície bruta 1,28 m 2
àrea de superfície aberta 1,09 m
2
superfície de absorção 0,85 m 2
conteúdo ACS eficaz 105 litri
requisitos de cobertura
1-2
EGO - peso líquido (vazio) 36 kg
EGO PRIME - peso líquido (vazio) 29 kg
EGO - peso de trabalho (completo) 141 kg
EGO PRIME - peso de trabalho (completo) 134 kg
pressão máxima de trabalho
temperatura máxima de trabalho
fluido de transferência de calor
conexões hidráulicas
espessura e isolamento térmico
instalação
grau de inclinação
inclinar recomendado a 45 °C
L
B
Rev. 4.0 del 16|03|2022
DADOS TÉCNICOS
150 180 220
2.136 2.136 2.136
906 1,101 1.296
217 217 217
2.055 2.055 2.055
815 1,010 1.205
213 213 213
760 895 1035
2050 2050 2050
1,93 m 2,35 m 2,77 m 3,18 m
2 2 2
1,68 m 2 2,08 m 2 2,48 m 2 3,88 m
1,48 m 1,86 m 2,25 m 2,64 m
2 2 2
1,13 m 2 1,41 m 2 1,69 m 2 1,98 m
140 litri 175 litri 210 litri 245 litri
2-3 3-4 4-5
43 kg 50 kg 57 kg
36 kg 43 kg 50 kg
183 kg 225 kg 267 kg 310 kg
176 kg 218 kg 260 kg 302 kg
400 kPa
90 °C
ACS
2 x ¾'' M
30 em PUR (fundo) - 25 em poliéster (lateral) [mm]
telhado plano - telhado inclinado
45° (telhado plano) - 15-60° (telhado inclinado)
-
H
P
45°
94
Avisos
Indicações Gerais
y Este documento é parte integrante e essencial do produto. Ele
deve ser usado pelo instalador e pelo usuário final, que deve man-
260 tê-lo cuidadosamente após o sistema ter sido instalado e iniciado.
y Fabricante não se responsabiliza por quaisquer danos decor-
2.136
rentes da observação incorreta das instruções e indicações da-
1.491
das neste documento, das relativas aos possíveis acessórios for-
217
necidos com o sistema e do incumprimento das leis nacionais e
locais aplicáveis.
2.055
y Antes da instalação e utilização, obter informações sobre os reg-
1.400
ulamentos e leis vigentes no local onde o sistema deve ser in-
213
stalado.
1170
y coletor solar EGO ou EGO PRIME com armazenamento integra-
2050 do foi projetado e fabricado para produzir água doméstica que é
aquecida por energia solar. Qualquer utilização diferente da indi-
2
cada, isenta o fabricante de qualquer responsabilidade e torna nu-
2
las todas as garantias.
y Todos os desenhos técnicos, esquema da instalação e diagramas
2
de ligações eléctricas, etc., presentes neste manual são indicativos
2
e são apenas dados a título de exemplo. Todas as conexões, os
dispositivos de segurança, os diâmetros e quaisquer outros itens
necessários para a instalação correta do sistema devem ser veri-
ficados por um técnico qualificado e especializado, que deve cer-
5-6
tificar-se de sua correspondência com os regulamentos e leis vi-
gentes.
65 kg
y Fabricante não é responsável por qualquer dano causado ao pro-
58 kg
duto resultante da montagem que não seja do estado da arte.
Indicações de segurança
y Este produto deve ser instalado por uma empresa ou técnico
profissionalmente qualificado, de acordo com as leis nacionais
e / ou locais em vigor e com as instruções dadas neste manual.
y A manutenção e limpeza também devem ser efectuadas por em-
presas especializadas ou pessoal com as qualificações técnicas
pertinentes.
y O termo "técnico profissionalmente qualificado" indica uma pes-
soa com conhecimentos técnicos específicos em hidráulica para
uso doméstico, bem como em sistemas de aquecimento, sistemas
de gás e sistemas elétricos. Esta pessoa deve ter as competências
profissionais indicadas por lei.
y Com base nas diretrizes do usuário, quem usa o sistema deve
mantê-lo em boas condições e garantir que ele funciona de for-
ma segura e correta.
y O usuário do sistema deve assegurar que a manutenção indica-
da neste manual (consulte o capítulo MANUTENÇÃO PROGRAM-
ADA) seja realizada.
h
y Não deixe partes da embalagem ou do sistema ao alcance de cri-
anças.
y Antes de efectuar a limpeza ou a manutenção, desligue a alimen-
tação eléctrica de quaisquer acessórios eléctricos que possam es-
tar presentes.
y Descarte os vários elementos de embalagem de uma maneira ad-
equada.
y Verificar a pressão da rede de transporte de água: se a pressão for
superior à pressão nominal do produto (4 bar = 400 kPa), prepa-
rar as unidades de redução necessárias antes da ligação e regular
a pressão (ver capítulo INÍCIO).
y Se ocorrerem falhas ou se o sistema não funcionar correctamente,
não tente reparar o produto. Em vez disso, desative-o e entre em
contato com um técnico especializado. Se necessário, os compo-
nentes só devem ser substituídos por peças de reposição originais,
que devem ser instaladas por técnicos qualificados. Caso con-
trário, o fabricante reserva-se o direito de não reconhecer quais-
quer direitos de garantia.
Protecção contra sobreaquecimento do
vácuo
O coletor solar EGO ou EGO PRIME com armazenamento integrado
é fornecido equipado com uma cobertura de PVC que escurece a su-
perfície que coleta os raios solares, protegendo assim o produto con-
tra o superaquecimento causado pela exposição direta, sobretudo no
caso de o coletor ter sido Instalado, mas não está conectado ao siste-
ma de água (portanto, não há água presente). O coletor, de fato, não
foi projetado para ser exposto diretamente aos raios do sol sem ser
cheio com água.
A exposição ao sol quando o sistema está
vazio pode danificar o produto; Neste caso, o
fabricante não reconhecerá direitos de garantia.
A folha de cobertura deve ser deixada no coletor solar até que seja ini-
ciada (veja também o capítulo INICIANDO).
Caso seja necessário esvaziar o sistema para manutenção ou como
função de congelamento, deve ser coberto pela folha de cobertura.
Se a temperatura máxima permitida for excedida devido ao funciona-
mento sem água, isto será detectado por um detector especial dentro
do painel, o que invalidará a garantia
Protecção contra queimaduras
Perigo! A água dentro do coletor pode atingir temperaturas de aprox-
imadamente 90 °C.
Para evitar o perigo de queimaduras e / ou queimaduras, tenha ex-
tremo cuidado quando:
- ligação do abastecimento hidráulico ao abastecimento de água
doméstico;
- carregar e descarregar o sistema;
- efectuar qualquer intervenção na ligação hidráulica.
95
