Découpe et pose des protections en caoutchouc

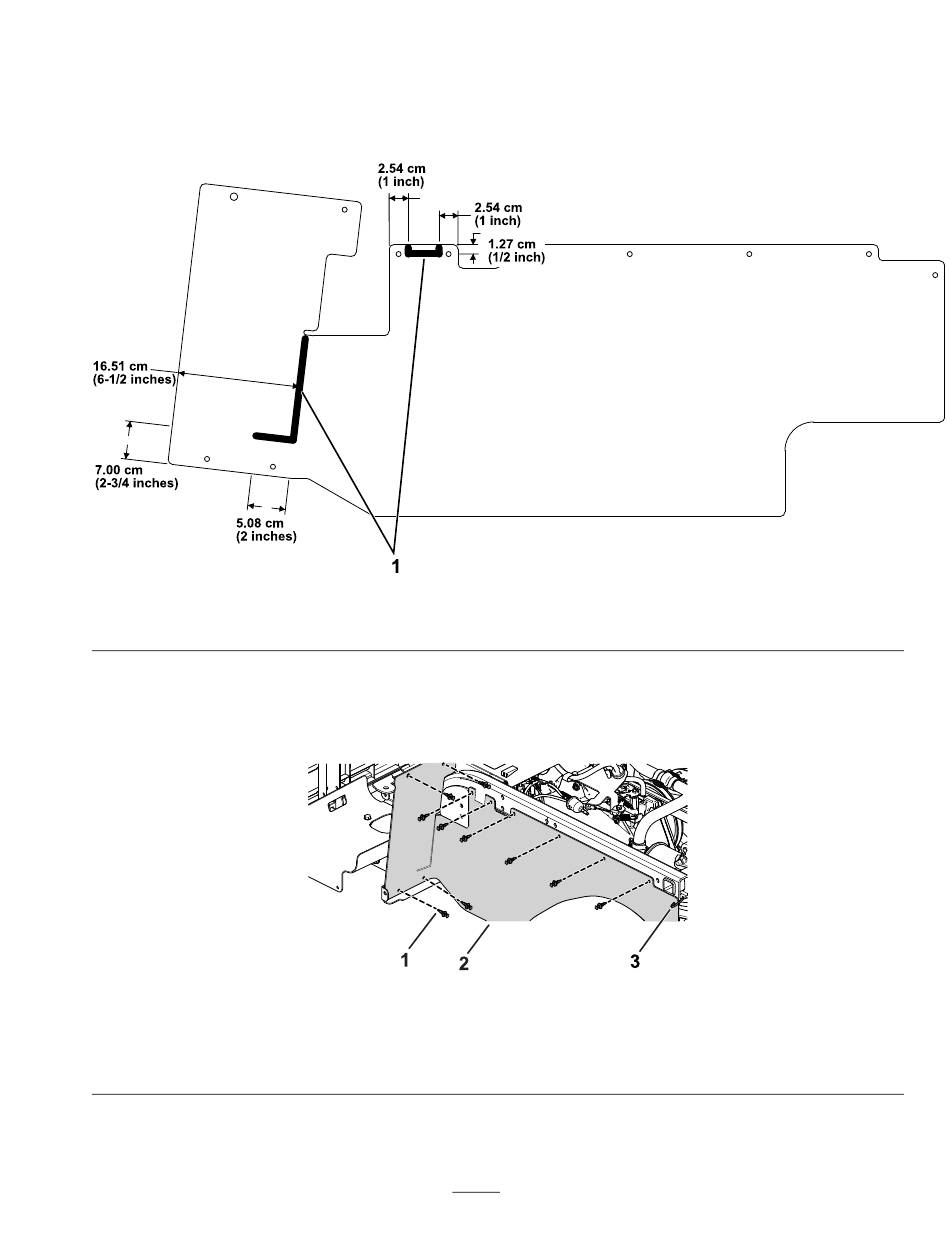

1. Coupez les protections en caoutchouc aux bonnes dimensions en vous aidant des mesures indiquées à la
Figure 22.
Remarque:
Les découpes sur les protections en caoutchouc procurent l'espace nécessaire pour
installer les supports du système ROPS.
1. Emplacement des découpes
2. Fixez chaque protection en caoutchouc à l'aide des 10 rivets en plastique retirés précédemment et
d'un serre-câble (Figure
Remarque:
Si les rivets retirés précédemment sont endommagés ou manquants, remplacez-les par
les rivets fournis dans ce kit.
1. Rivet en plastique (10)
2. Protection en caoutchouc
23).
Côté gauche montré
Figure 22
Figure 23
3. Serre-câble
12
g217562
g217602
