Kit de levage
Véhicule utilitaire Workman
N° de modèle 07414
Vous devez installer un système de protection
antiretournement (ROPS) pour pouvoir installer le
ou les kits suivants avec le kit de levage :
•
Kit rayonnage pour plateau, véhicules utilitaires
Workman Série GTX (modèle Nº 07031)
•
Kit support pour poubelle, véhicule utilitaire
Workman Série GTX (modèle Nº 07028)
Vous ne pouvez pas installer le kit de levage avec
les modèles, kits et/ou ensembles suivants :
•
Véhicule utilitaire Workman GTX EFI avec châssis
allongé (modèle Nº 07042EX)
•
Véhicule utilitaire électrique Workman GTX avec
châssis allongé (modèle Nº 07043EX)
•
Véhicule utilitaire Workman GTX EFI avec châssis
allongé (modèle Nº 07411EX)
•
Véhicule utilitaire électrique Workman GTX avec
châssis allongé (modèle Nº 07412EX)
•
Siège rabattable orienté vers l'arrière, véhicule
utilitaire Workman GTX (modèle Nº 07123)
•
Kit multi-passagers, véhicules utilitaires Workman
Série GTX portant un numéro de série compris
entre 316000001 et 316999999 (modèle Nº 07133)
•
Kit extension, véhicules utilitaires Workman Série
GTX (modèle Nº 07049)
•
Caisse de fourgonnette utilitaire, véhicule utilitaire
Workman Série GTX (modèle Nº 07440)
•
Chariot pour boissons de luxe, véhicule utilitaire
Workman Série GTX (modèle Nº L10004)
•
Kit pneus à bande agressive, véhicule utilitaire
Workman Série GTX (modèle Nº 07423)
•
Ensemble pneus/roues 131-8319
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Sécurité
Autocollants de sécurité et
d'instruction
Enregistrez votre produit à
www.Toro.com.
®
GTX
Instructions de montage
Des autocollants de sécurité et
des instructions bien visibles par
l'utilisateur sont placés près de
tous les endroits potentiellement
dangereux. Remplacez tout
autocollant endommagé ou
manquant.

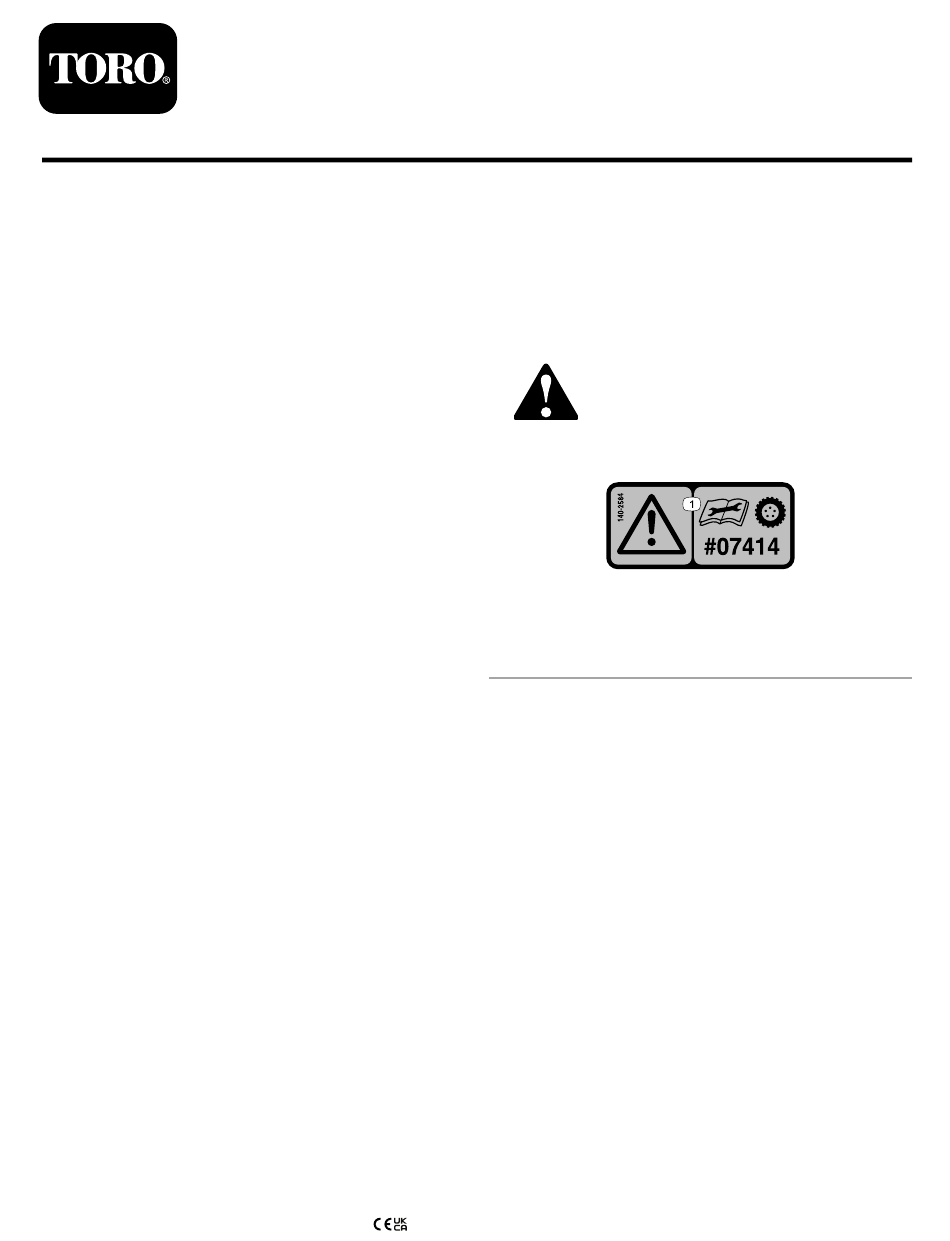

140-2584
1. Attention – les ensembles roues et pneus sur cette machine
proviennent du kit de levage modèle 07414 ; lisez le Manuel
de l'utilisateur avant d'effectuer tout entretien.
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Form No. 3462-448 Rev A
decal140-2584
*3462-448*
