Montage De L'extension Du Système Rops - Toro Workman GTX Instructions De Montage

6
Montage de l'extension du
système ROPS
Pièces nécessaires pour cette opération:
1 Support de pare-brise gauche
1 Support de pare-brise droit
1 Support avant
1 Support d'abri arrière
1 Support de montage avant gauche
1 Support de montage avant droit
1 Support de montage arrière gauche
1 Support de montage arrière droit
1 Gousset d'angle arrière gauche
1
Gousset d'angle arrière droit
1 Gousset d'angle avant gauche
1 Gousset d'angle avant droit
1 Tube de liaison transversale avant
2 Tube transversal
30
Écrou à embase (5/16")
2
Écrou (¼")
2 Boulon à embase hexagonale (¼" x 1½")
16 Boulon de carrosserie (5/16" x 1¾")
2 Boulon à embase hexagonale (5/16" x 1")
6 Boulon de carrosserie (5/16" x 2¾")
4 Boulon de carrosserie (5/16" x 1")
Procédure
Remarque:
Sauf indication contraire, ne serrez pas
les fixations.

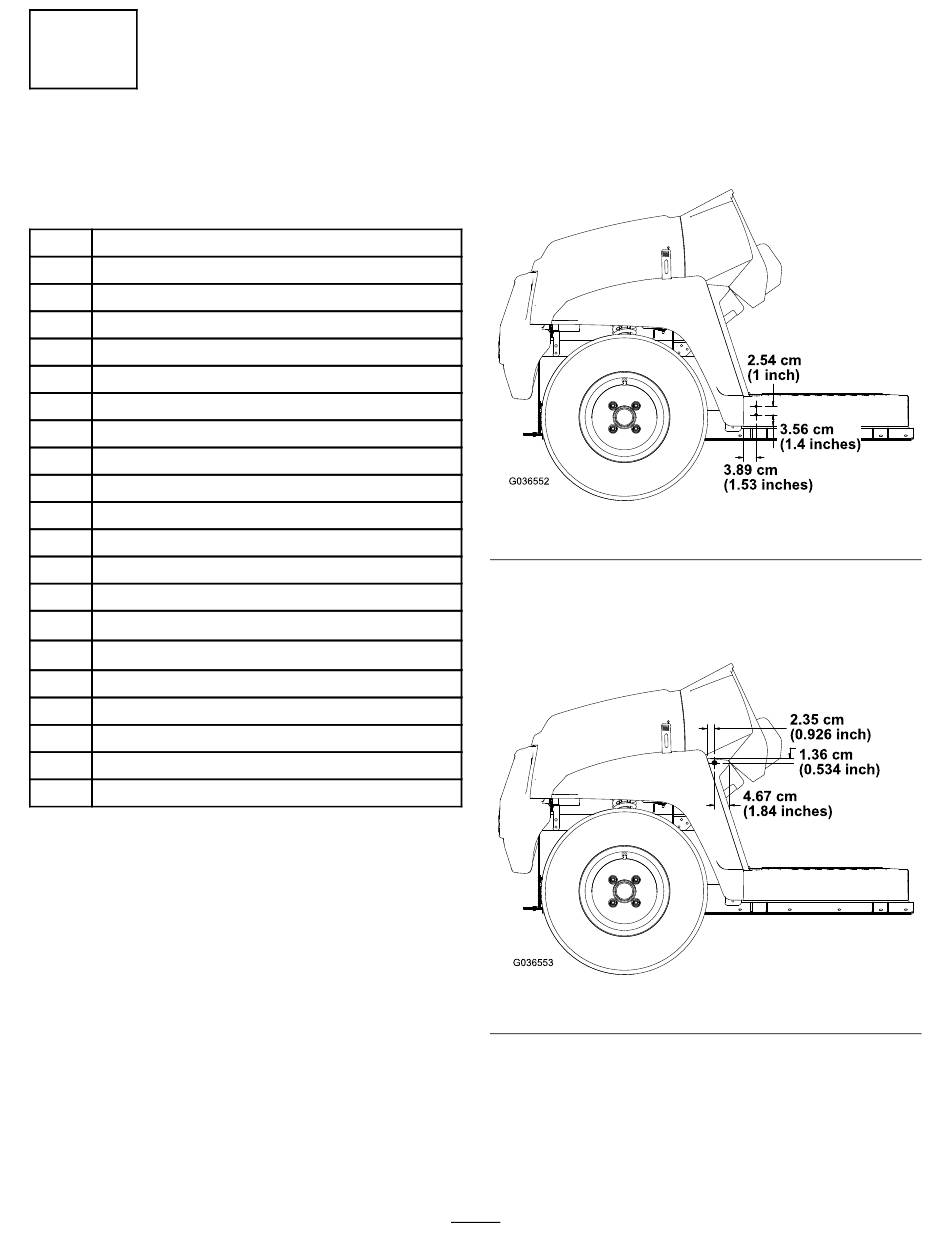

1. En vous aidant des dimensions indiquées à la
Figure 29, percez 2 trous (5/16") à l'extérieur
du panneau de plancher sur les côtés droit et
gauche de la machine.
2. En vous aidant des dimensions indiquées à la
Figure 30, percez 1 trou (5/16") à l'extérieur du
repose-pied sur les côtés droit et gauche de la
machine.
3. Fixez la patte centrale des supports gauche et
droit du pare-brise à la machine en insérant 2
boulons à embase hexagonale (5/16" x 1") et
2 écrous (5/16") dans les trous que vous avez
percés (Figure
16
Figure 29
Figure 30
31).
g036552
g036553
