Kit de levage électrique
Véhicule utilitaire Workman
N° de modèle 07143—N° de série 316000001 et suivants
N° de modèle 07144—N° de série 316000001 et suivants
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Remarque: Réutilisez les fixations de montage que vous avez retirées et que vous n'avez pas remplacées par les fixations
inclues dans le kit.

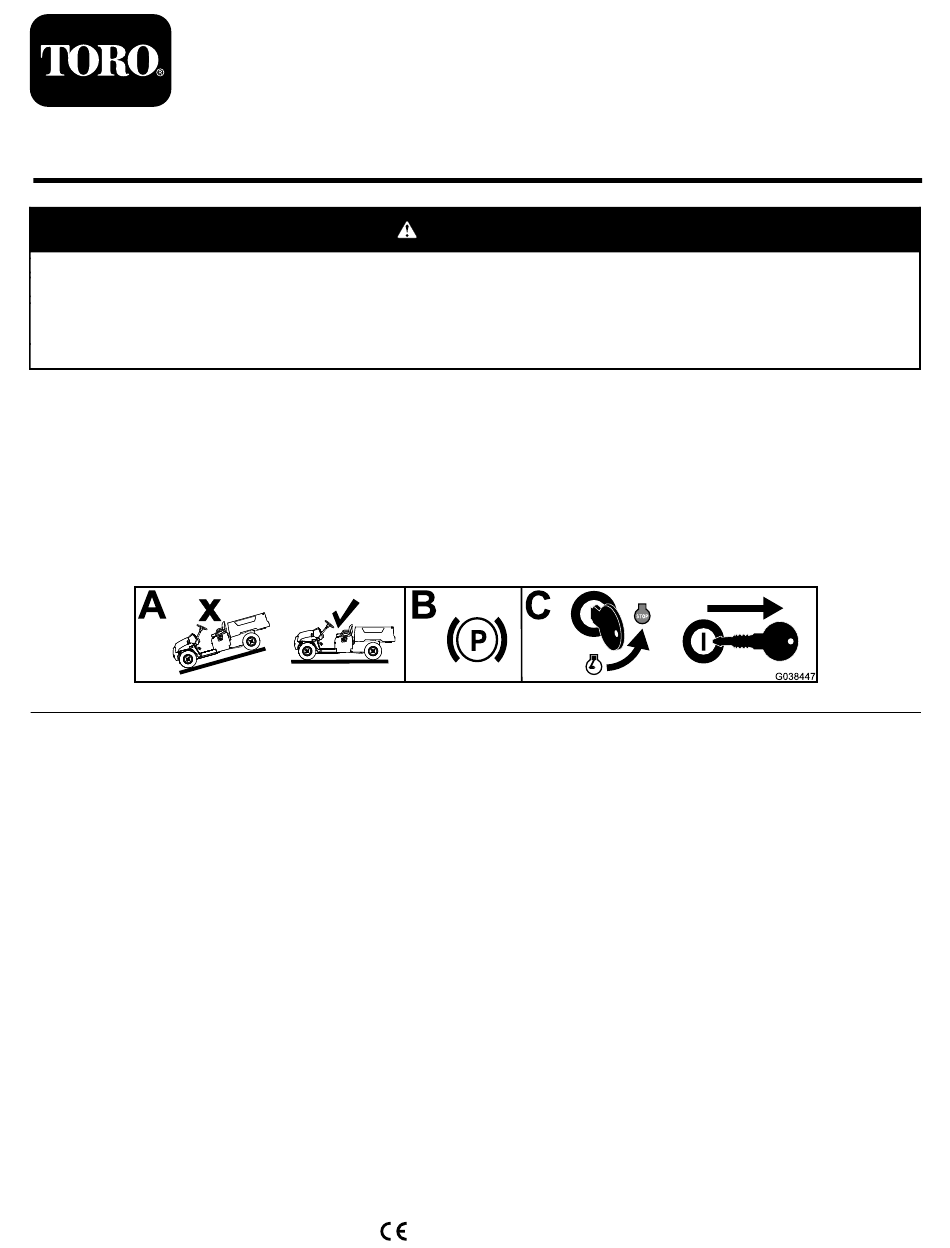

Préparation de la machine
1. Garez la machine sur un sol plat et horizontal.
2. Serrez le frein de stationnement.
3. Coupez le moteur et enlevez la clé du commutateur d'allumage.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Enregistrez votre produit à www.Toro.com.
®
GTX
Instructions de montage
Traduction du texte d'origine (FR)
Tous droits réservés *3406-819* C
Imprimé aux États-Unis
Form No. 3406-819 Rev C
g038447
Publicité
Table des Matières
Manuels Connexes pour Toro Workman GTX
Sommaire des Matières pour Toro Workman GTX
- Page 1 2. Serrez le frein de stationnement. 3. Coupez le moteur et enlevez la clé du commutateur d'allumage. g038447 © 2016—The Toro® Company Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR) Tous droits réservés *3406-819* C 8111 Lyndale Avenue South Imprimé...
-
Page 2: Mise Du Plateau De Chargement En La Position D'entretien
Mise du plateau de chargement en la position d'entretien Remarque: Si la barre d'attelage est montée sur la machine, vous devez la déposer avant de placer le plateau en position d'entretien. Insérez la béquille dans la position d'entretien. g036022... - Page 3 Pose du support de levage 1. Retirez le boulon et l'écrou existants du tube de cadre arrière. Remarque: Mettez le boulon et l'écrou au rebut. 2. Retirez les 2 rivets en plastique existants du tube de cadre arrière. Remarque: Conservez les 2 rivets en plastique. 3.
- Page 4 Pose du verrou de levage 1. Retirez les 2 boulons existants du levier du plateau de chargement. 2. Montez le verrou de levage sur le levier du plateau de chargement à l'aide des 2 boulons retirés précédemment, et serrez les boulons à un couple de 15 à 16 N·m. g035996...
-
Page 5: Montage De La Plaque De Levage
Montage de la plaque de levage 1. Retirez les 6 boulons existants et les renforts du plateau de chargement. Remarque: Mettez les boulons et renforts au rebut. 2. Montez la plaque de levage sur le plateau de chargement à l'aide des 6 boulons, et serrez les boulons à un couple de 15 à... -
Page 6: Montage De La Butée D'actionneur
Montage de la butée d'actionneur Machine électrique seulement Montez la butée d'actionneur sur le support du plateau de la batterie à l'aide du boulon et de l'écrou. g035998 Machine électrique montrée... -
Page 7: Mise En Place Du Fusible
Mise en place du fusible Placez le fusible de 15 A dans le porte-fusibles. g185787 Machine à essence montrée en haut ; Machine électrique montrée en bas... -
Page 8: Montage De L'interrupteur
Montage de l'interrupteur 1. Enlevez l'obturateur en plastique du tableau de bord. Remarque: Mettez l'obturateur en plastique au rebut. 2. Insérez le connecteur de l'interrupteur dans l'ouverture du tableau de bord. 3. Installez l'interrupteur sur le connecteur. 4. Vérifiez que l'interrupteur est orienté correctement. g036019... -
Page 9: Montage Du Vérin De Levage
Montage du vérin de levage Important: Utilisez des serre-câbles pour attacher le câble du vérin de levage au faisceau de câblage, à l'écart des pièces coupantes ou mobiles. Le faisceau de câblage doit être suffisamment lâche pour permettre au vérin de parcourir toute sa course. - Page 10 Important: Utilisez une cale pour soutenir le vérin de levage et lui permettre de se déployer à une angle de 45°. g185788...
-
Page 11: Dépose De La Béquille
Dépose de la béquille Retirez les 2 boulons (⅜" x 2½"), les 2 écrous à embase ⅜") et les 3 boulons (5/16" x ¾") de la béquille et déposez la béquille. g036807... -
Page 12: Utilisation
Utilisation ATTENTION Ne conduisez pas la machine avec le plateau de chargement relevé, car cela peut la déstabiliser et provoquer son renversement ou son retournement. La structure du plateau peut être endommagée si vous conduisez la machine avec le plateau levé. •... -
Page 13: Levage Et Abaissement Du Plateau De Chargement
Levage et abaissement du plateau de chargement Important: Déverrouillez le loquet du plateau quand vous levez ou abaissez le plateau avec la commande électrique. Appuyez sur le haut de l'interrupteur pour élever le plateau. Appuyez sur le bas de l'interrupteur pour abaisser le plateau. g036086... -
Page 14: Remarques
Remarques:... - Page 15 La méthode de transmission sera électronique. Cette machine ne sera pas mise en service avant d'avoir été incorporée dans les modèles Toro agréés conformément à la Déclaration de conformité associée et à toutes les instructions, ce qui permettra de la déclarer conforme à...
- Page 16 Pays autres que les États-Unis et le Canada Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer des renseignements sur la garantie, adressez-vous à...
