Pose des supports du système
ROPS
1. Fixez un support de ROPS à l'aide de 3 boulons
à embase (½" x 3"), 5 rondelles plates (½") et 3
contre-écrous (½"), comme montré à la
25.
Remarque:
Veillez à bien monter les 2
rondelles plates (½") à l'extérieur, comme
montré à la Figure

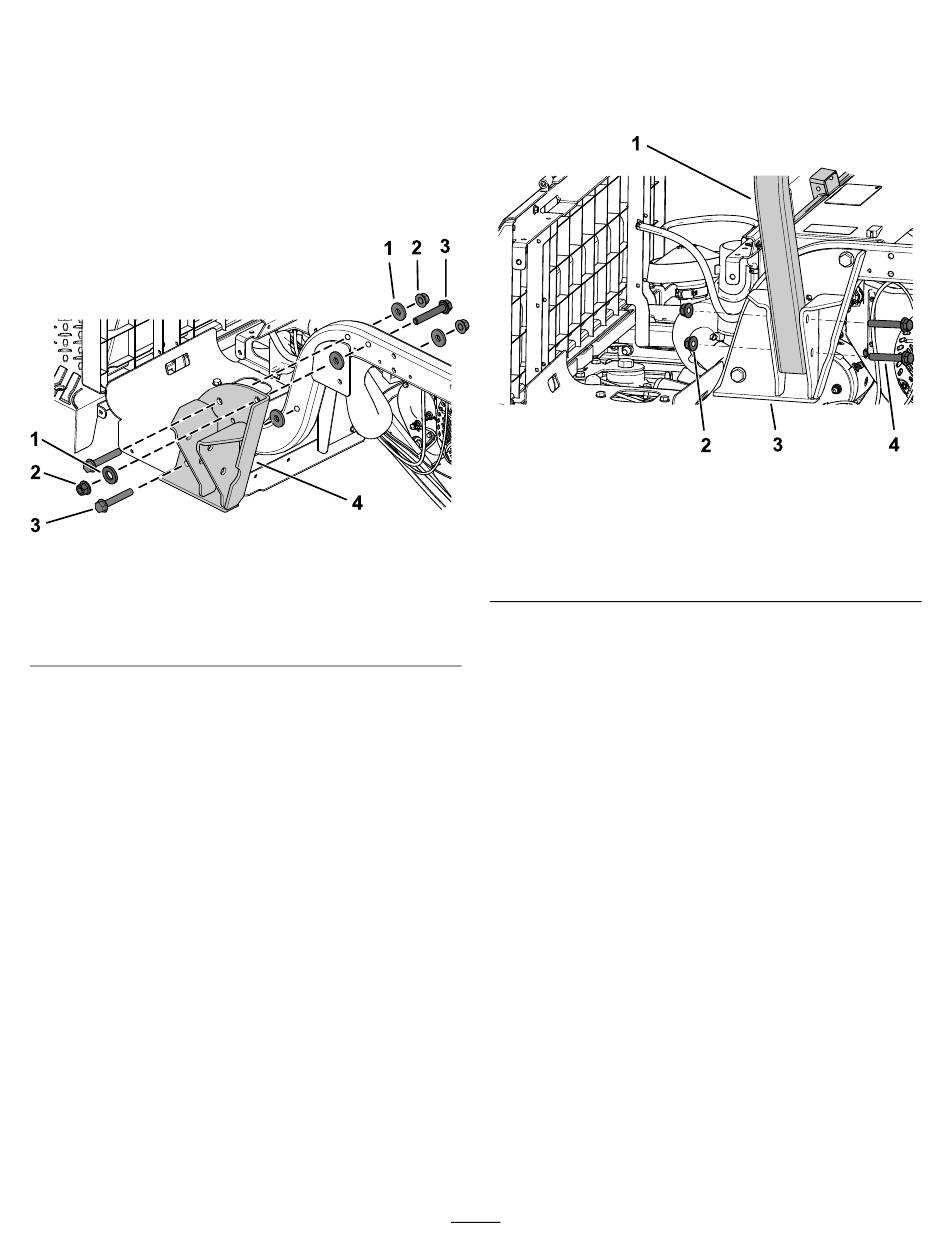

Figure 25
Côté gauche montré
1. Rondelle plate (½")
2. Contre-écrou (½")
2. Serrez les 3 boulons à embase (½" x 3") à un
couple de 94 à 108 N·m.
3. Répétez cette procédure de l'autre côté.
Figure
25.
3. Boulon à embase (½" x 3")
4. Support de ROPS
Montage de l'arceau de sécurité
1. Fixez un côté de l'arceau de sécurité à un
support de ROPS à l'aide de 2 boulons à
embase (½" x 3½") et 2 contre-écrous (½"),
comme montré à la
1. Arceau de sécurité
g217601
2. Contre-écrou (½")
2. Serrez les 2 boulons à embase (½" x 3½") à un
couple de 94 à 108 N·m.
3. Répétez cette procédure de l'autre côté.
14
Figure 26.
Figure 26
Côté gauche montré
3. Support de ROPS
4. Boulon à embase
(½ x 3½")
g217565
