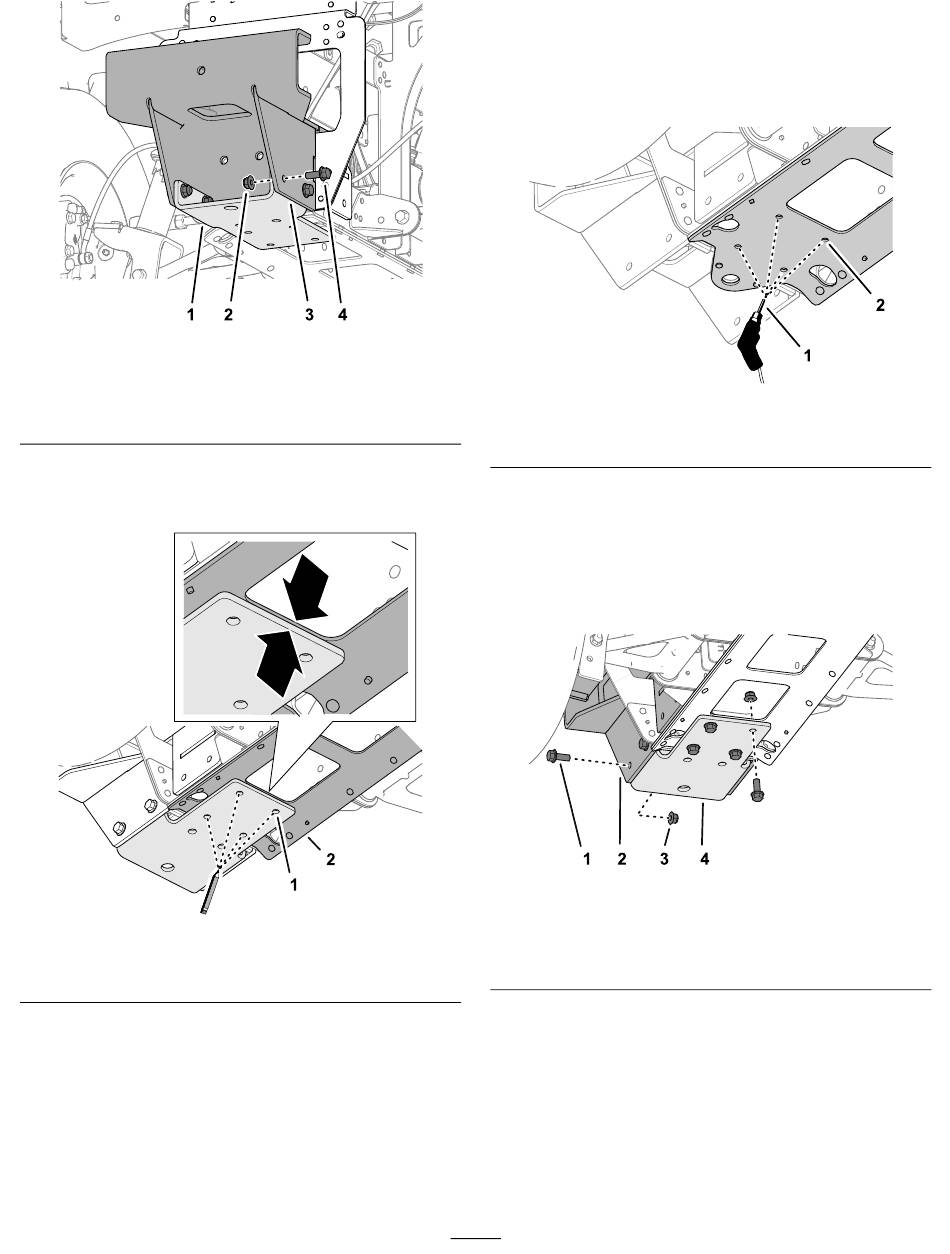

Figure 49
1. Support inférieur
2. Contre-écrou à embase
(⅜")
3.
Alignez le bord à l'extrême arrière du support
inférieur et le bord de l'ouverture d'accès dans
le profilé central
(Figure
Figure 50
1. Trou (support inférieur)
4.
Repérez l'emplacement des 4 trous du support
inférieur sur le profilé central, comme montré à
la
Figure
50.
5.
Retirez les 4 boulons à embase (⅜" x ¾"), 4
contre-écrous à embase (⅜") et le le support
inférieur du support du ramasse-balles
49).
g237671
3. Ramasse-balles
4. Boulon à embase (⅜" x 1")
50).
g237673
2. Profilé central
(Figure
6.
Marquez au pointeau les 4 repères effectués sur
le profilé central à l'opération 4.
7.
Percez 4 trous de 10 mm (⅜") dans le profilé
central aux emplacements marqués au pointeau
à l'opération
6 (Figure
1. Profilé central
Perçage du profilé de cadre avant
1.
Fixez légèrement le support inférieur, le support
du ramasse-balles et le profilé central à l'aide de
8 boulons à embase (⅜" x 1") et 8 contre-écrous
à embase (⅜"), comme montré à la
1. Boulon à embase (⅜" x 1") 3. Contre-écrou à embase
2. Ramasse-balles
2.
Repérez l'emplacement des 4 trous du support
inférieur sur le profilé central, comme montré
aux
Figure
53,
25
51).
Figure 51
2. Foret de 10 mm (⅜")
Figure
Figure 52
(⅜")
4. Support inférieur
Figure 54
et
Figure
55.
g237672
52.
g237727
