Dépose De L'ensemble Sièges; Dépose Des Poignées De Maintien - Toro Workman GTX Instructions De Montage

2
Dépose de l'ensemble
sièges, des poignées de
maintien, des panneaux
latéraux et des protections
en caoutchouc
Aucune pièce requise

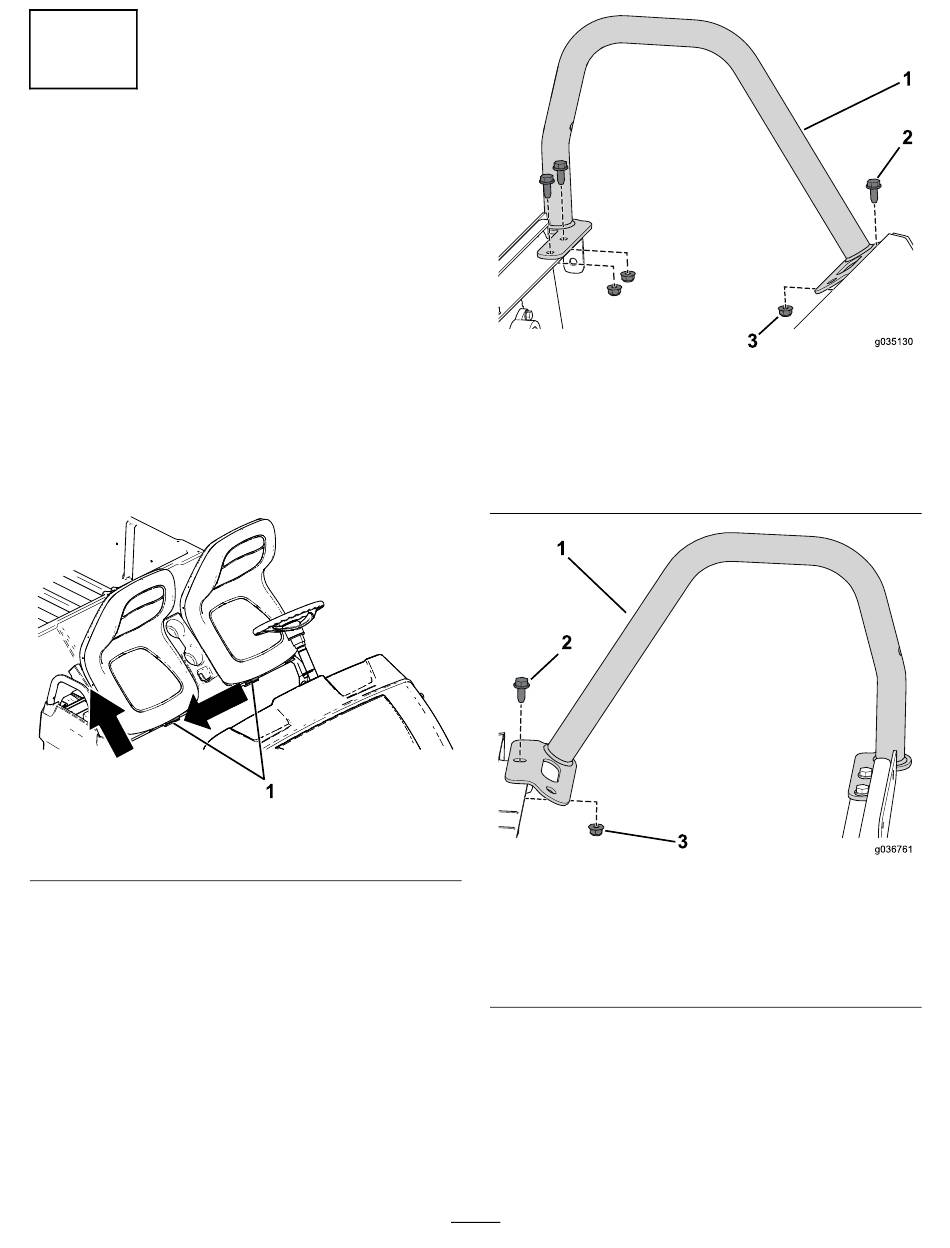

Dépose de l'ensemble sièges
1. Poussez l'ensemble sièges en avant, en position
relevée.
2. Faites coulisser l'ensemble sièges sur le côté
pour le dégager des goupilles, et soulevez-le
(Figure 2).
1. Goupilles
Dépose des poignées de maintien
Retirez les 3 boulons à embase (5/16" x ¾") et les 3
écrous à embase (5/16") qui fixent les poignées de
maintien droite et gauche, puis déposez les poignées
(Figure 3 et Figure 4).
Figure 2
Poignée de maintien gauche montrée
1. Poignée de maintien
gauche
2. Boulon à embase
(5/16" x ¾")
g190187
Poignée de maintien droite montrée
1. Poignée de maintien droite 3. Écrou à embase (5/16")
2. Boulon à embase
(5/16" x ¾")
4
Figure 3
3. Écrou à embase (5/16")
Figure 4
g036760
g036761
