Préparation De La Machine; Pose Des Supports Du Plateau De Chargement - Toro Workman GTX Instructions De Montage

1

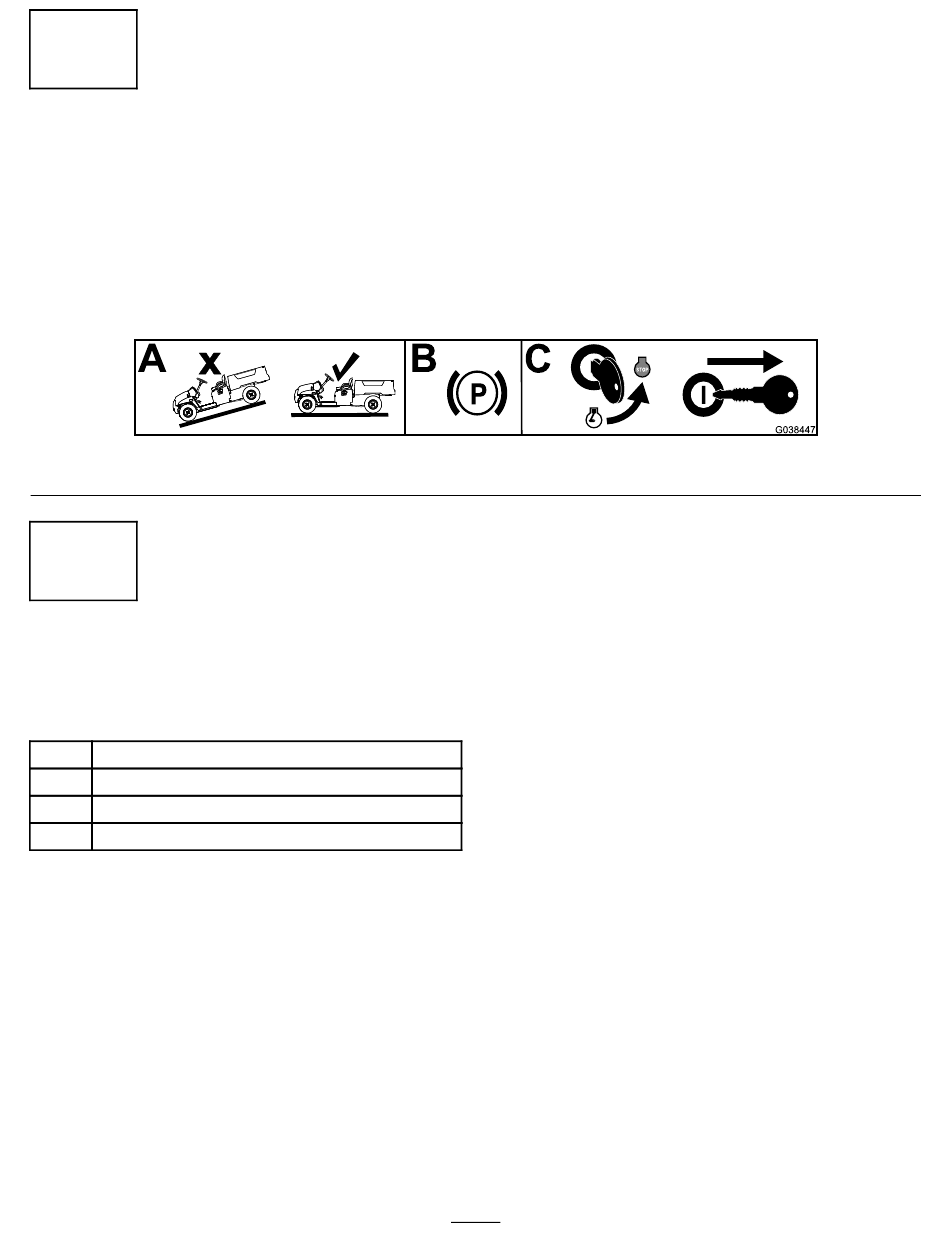

Préparation de la machine
Aucune pièce requise
Procédure
1. Garez la machine sur une surface plane et horizontale.
2. Serrez le frein de stationnement.
3. Coupez le moteur et enlevez la clé.
2
Pose des supports du
plateau de chargement
Pièces nécessaires pour cette opération:
1 Support droit du plateau de chargement
1 Support gauche du plateau de chargement
8 Boulon à embase (5/16" x ¾")
8 Rondelle
Procédure
1. Alignez les trous de chaque support du plateau
de chargement sur les inserts filetés au bas du
plateau de chargement
2. Fixez les supports au plateau de chargement à
l'aide de 8 boulons à embase (5/16" x 3/4") et
8 rondelles (Figure
3. Serrez les boulons à embase à un couple de
15 à 17 N·m.
(Figure 2).
2).
Figure 1
2
g038447
