Réglage du roulement de
pivot de roue pivotante
Périodicité des entretiens: Toutes les 500
heures/Une fois par an (la première
échéance prévalant)
1. Désengagez la commande des lames
(PDF), amenez les leviers de commande de
déplacement en position de
et serrez le frein de stationnement.
POINT MORT
2. Avant de quitter la position d'utilisation, coupez
le moteur, enlevez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Retirez le couvre-moyeu de la roue pivotante et
serrez le contre-écrou
4. Continuez de serrer le contre-écrou jusqu'à ce
que les rondelles élastiques soient aplaties, puis
desserrez-le d'un quart de tour pour obtenir la
précharge correcte des roulements
Important:
Veillez à placer les rondelles
élastiques comme montré à la
5. Reposez le couvre-moyeu

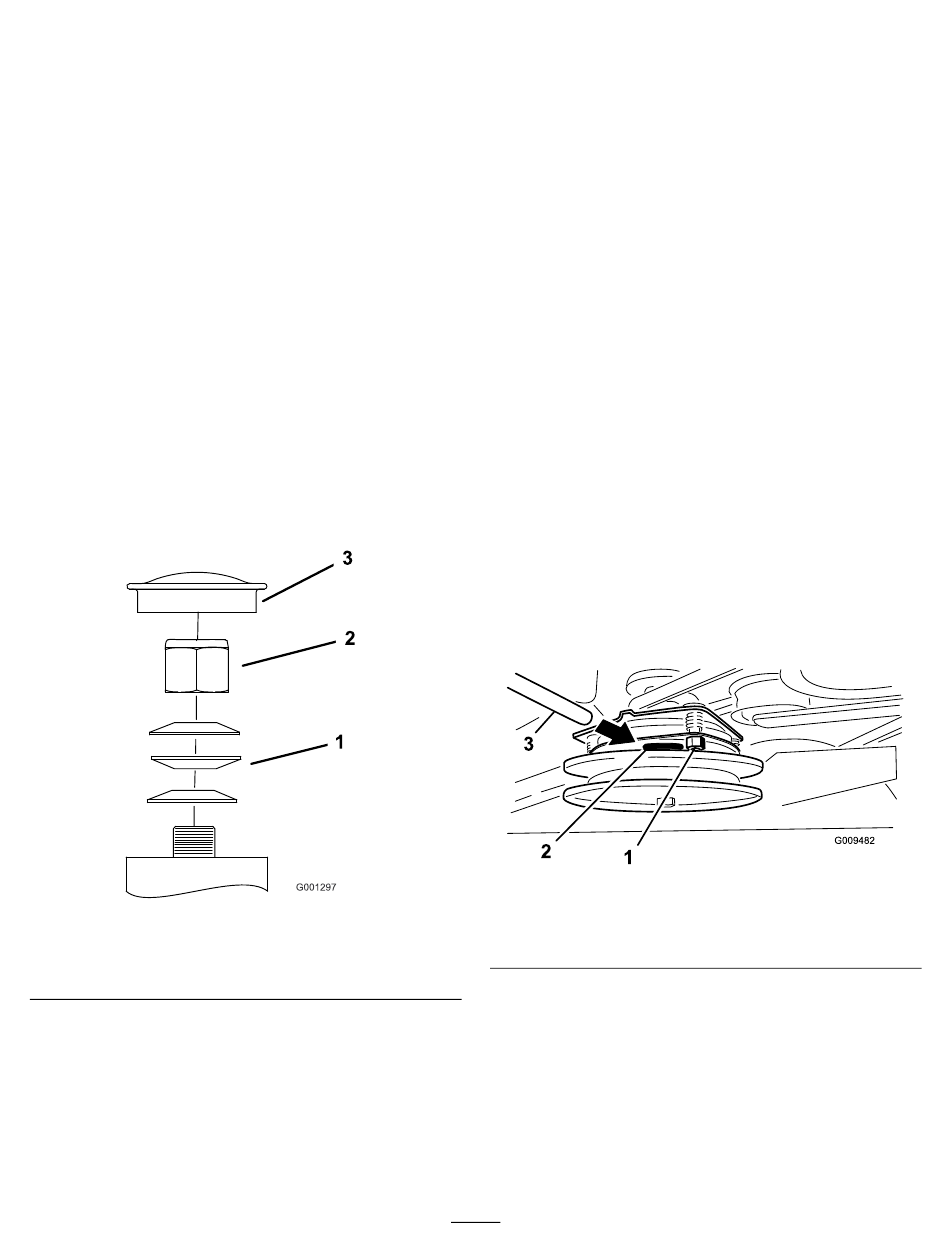

Figure 53
1. Rondelles élastiques
2. Contre-écrou
VERROUILLAGE AU
(Figure 53).
(Figure 53).
Figure 53.
(Figure 53).
g001297
3. Capuchon antipoussière
Réglage de l'embrayage
électrique
Périodicité des entretiens: Toutes les 500
heures—Vérifiez l'embrayage
électrique.
L'embrayage est réglé de sorte à garantir
l'engagement et le freinage corrects.
1. Insérez une jauge d'épaisseur de 0,38 à
0,53 mm (0,015 à 0,02 po) dans une fente
d'inspection sur le côté de l'ensemble.
Remarque:
les surfaces de frottement de l'induit et du rotor.
Remarque:
0,38 mm (0,015 po) et ne pas dépasser 0,53 mm
(0,02 po).
2. Si un réglage est nécessaire, ajustez-le à
0,38 mm (0,015 po) pour chacune des 3
positions de réglage.
3. Serrez les contre-écrous jusqu'à ce la jauge
d'épaisseur fléchisse légèrement mais puisse
bouger facilement dans l'entrefer
4. Répétez la procédure pour les autres fentes.
5. Vérifiez chaque fente une nouvelle fois et
effectuez de légers réglages jusqu'à ce que la
jauge d'épaisseur passe entre le rotor et l'induit
en les touchant légèrement.
1. Écrou de réglage
2. Fente
48
Vérifiez qu'elle passe bien entre
L'écart minimum doit être de
(Figure
Figure 54
3. Jauge d'épaisseur
54).
g009482
