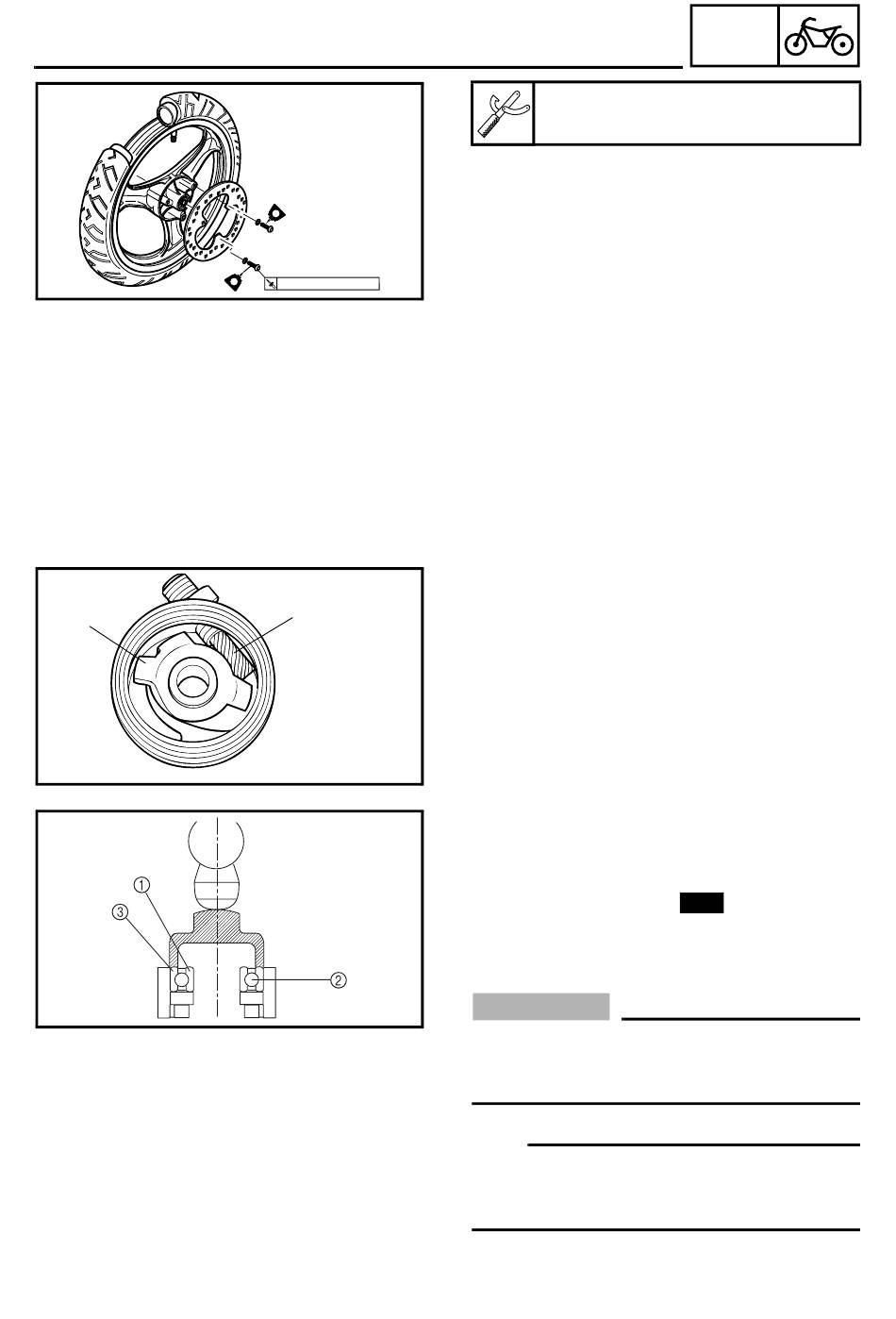

ROUE ET DISQUE DE FREIN AVANT
LT
23 Nm (2.3 m·kg, 17 ft·lb)
2
340004(a)
Boulon de disque de frein
23 Nm (2,3 m · kg, 16,6 ft · lb)
d. Mesurer la déformation du disque de frein.
e. Si la valeur n'est pas conforme aux spécifi-
cations, répéter les étapes de réglage
jusqu'à obtention du réglage correct.
f. Si la déformation du disque de frein ne peut
être ramenée dans les limites spécifiées,
remplacer le disque de frein.
FAS00535
CONTRÔLE DE LA PRISE DU COMPTEUR
DE VITESSE
1. Contrôler:
• Embrayage de compteur de vitesse
Déformations/endommagement/usure →
Remplacer.
2. Régler:
• Pignon menant de compteur de vitesse 1
• Pignon mené de compteur de vitesse 2
Endommagement/usure → Remplacer la
prise du compteur de vitesse.
FAS00539

MONTAGE DE LA ROUE AVANT

1. Monter:
• Roulements de roue
• Bagues d'étanchéité
a. Monter les roulements de roue neufs et les
bagues d'étanchéité dans l'ordre inverse de
leur démontage.
ATTENTION:
Ne pas toucher la cage interne 1 ni les
billes 2 de roulement de roue. Seule la
cage externe peut être touchée 3.
N.B.:
Utiliser une douille de même diamètre que la
cage externe de roulement et la bague d'étan-
chéité.
4 - 7
CHAS
New
