1 Durite 1 du système d'admission d'air (du tuyau
d'échappement au clapet de coupure d'air com-
plet)
2 Robinet de carburant
3 Durite de carburant
4 Durite 2 du système d'admission d'air (du clapet
de coupure d'air complet au filtre du système
d'induction d'air)
5 Durite de dépression
6 Réservoir d'huile

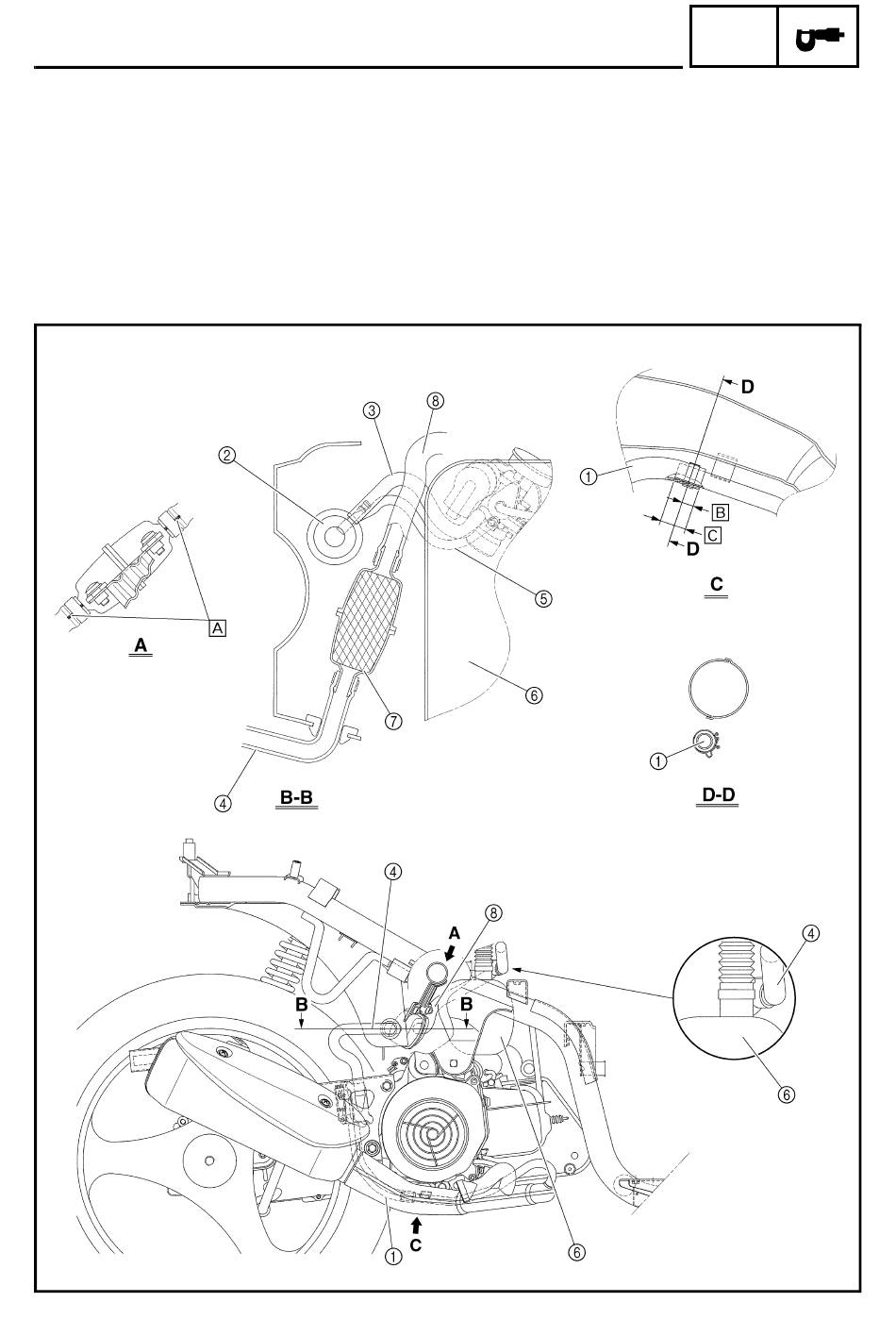

CHEMINEMENT DES CÂBLES
7 Filtre du système d'induction d'air
8 Durite 3 du système d'induction d'air (de l'entrée
d'air au filtre du système d'induction d'air)
È Veiller à aligner les repères d'alignement de la
durite 2 et 3 du système d'induction d'air sur les
supports du boîtier du filtre à air.
É 5 mm (0,20 in)
Ê 20 mm (0,79 in)
2 - 30
