FAS07420

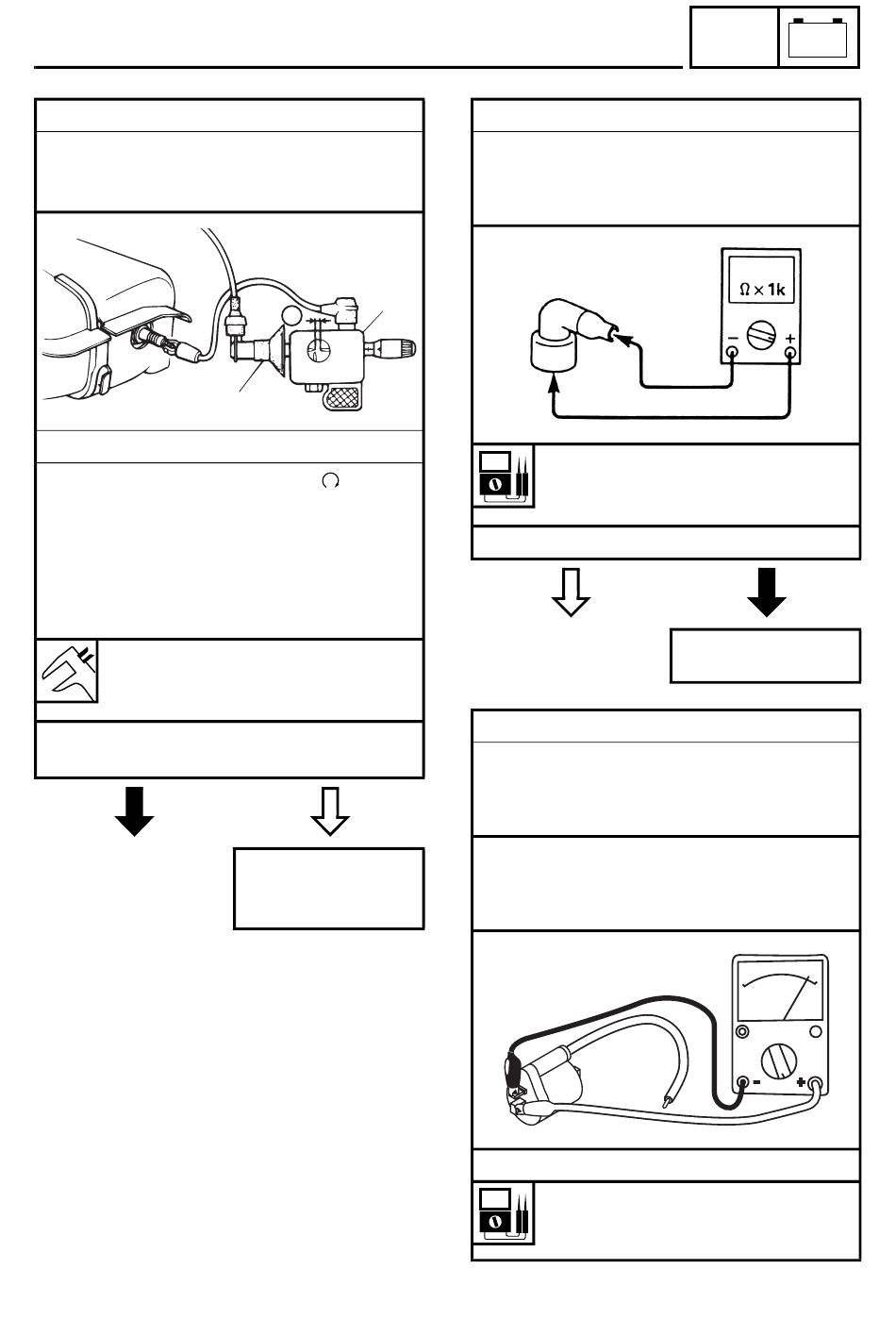

4. Longueur d'étincelle d'allumage
• Déconnecter le capuchon de la bougie.
• Connecter le testeur d'allumage 1
comme illustré.
2 Capuchon de bougie
• Placer le contacteur à clé sur "
• Mesurer la longueur d'étincelle d'allu-
mage.
• Faire tourner le moteur en appuyant sur le
contacteur du démarreur et augmenter
progressivement la longueur d'étincelle
jusqu'à ce qu'un raté se produise.
Longueur minimum d'étincelle
d'allumage a
6,0 mm (0,24 in)
• Y a-t-il une étincelle et la longueur d'étin-
celle est-elle conforme aux spécifications?
NON
SYSTÈME D'ALLUMAGE
1
a
2
".
OUI
Le système d'allu-
mage est en bon
état.
FAS00744
5. Résistance du capuchon de bougie
• Retirer le capuchon de bougie du fil de bougie.
• Raccorder le multimètre (plage "Ω × 1k")
au capuchon de bougie, comme illustré.
• Mesurer la résistance du capuchon de bougie.
Résistance du capuchon de bou-
gie
5 kΩ à 20°C (68°F)
• Le capuchon de bougie est-il en bon état?
FAS07460
6. Résistance de la bobine d'allumage
• Débrancher les connecteurs de la bobine d'allu-
mage des bornes de la bobine d'allumage.
• Raccorder le multimètre (Ω × 1) à la
bobine d'allumage, comme illustré.
Sonde positive du multimètre →
Sonde négative du multimètre →
• Mesurer la résistance de l'enroulement primaire.
Résistance de l'enroulement pri-
maire
0,18 à 0,28 Ω à 20°C (68°F)
7 - 13
ELEC
OUI
Remplacer le capu-
chon de bougie.
borne de terre
borne (orange)
+
NON
