Contrôle Du Système D'échappement - MBK 5UB8-AF1 Manuel D'atelier

NETTOYAGE DE L'ÉLÉMENT DE FILTRE À AIR/
CONTRÔLE DU SYSTÈME D'ÉCHAPPEMENT
1
3
5
4
1
5
4
1
2
4
2
6
2
3
6
2 Éliminer l'excès de dissolvant en compri-
mant l'élément, puis le laisser sécher.
ATTENTION:
Ne pas tordre l'élément.
3 Appliquer de l'huile pour filtre à air en
mousse ou de l'huile SAE 10W30 de type
SE sur l'élément.
4 Comprimer pour éliminer l'excès d'huile.
N.B.:
L'élément doit être humide, mais sans que
l'huile ne goutte.
L LLL L LLL L L LLL
FAS00100

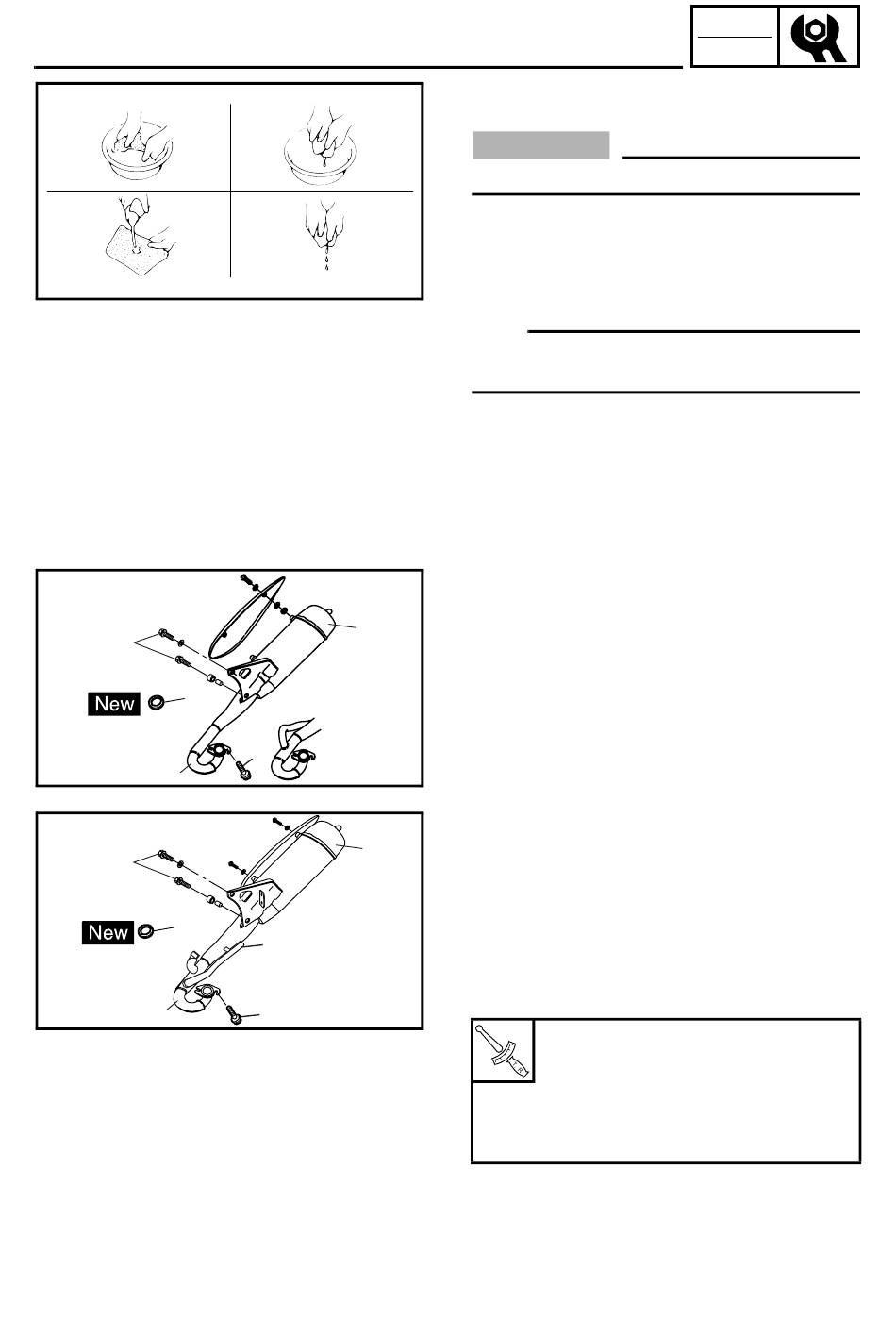

CONTRÔLE DU SYSTÈME D'ÉCHAPPE-
MENT
Procéder comme suit pour chacun des tubes
d'échappement, des pots d'échappement et
des joints.
1. Déposer:
• boulon de tube d'échappement (cylindre) 5
• boulon de tube d'échappement (moteur) 6
2. Contrôler:
• tube d'échappement 1
• pot d'échappement 2
• tuyau du circuit d'induction d'air 3 (si présent)
Craquelures/endommagement → Remplacer.
• joint 4
Fuites de gaz d'échappement → Remplacer.
3. Serrer:
• boulon de tube d'échappement (moteur) 5
• boulon de tube d'échappement (cylindre) 6
Boulon de tube d'échappement
(moteur)
29 Nm (2,9 m · kg, 21 ft · lb)
Boulon de tube d'échappement
(cylindre)
8,5 Nm (0,85 m · kg, 6,1 ft · lb)
3 - 16
CHK
ADJ
