PANNEAU INTÉRIEUR ET REPOSE-PIED
Ordre

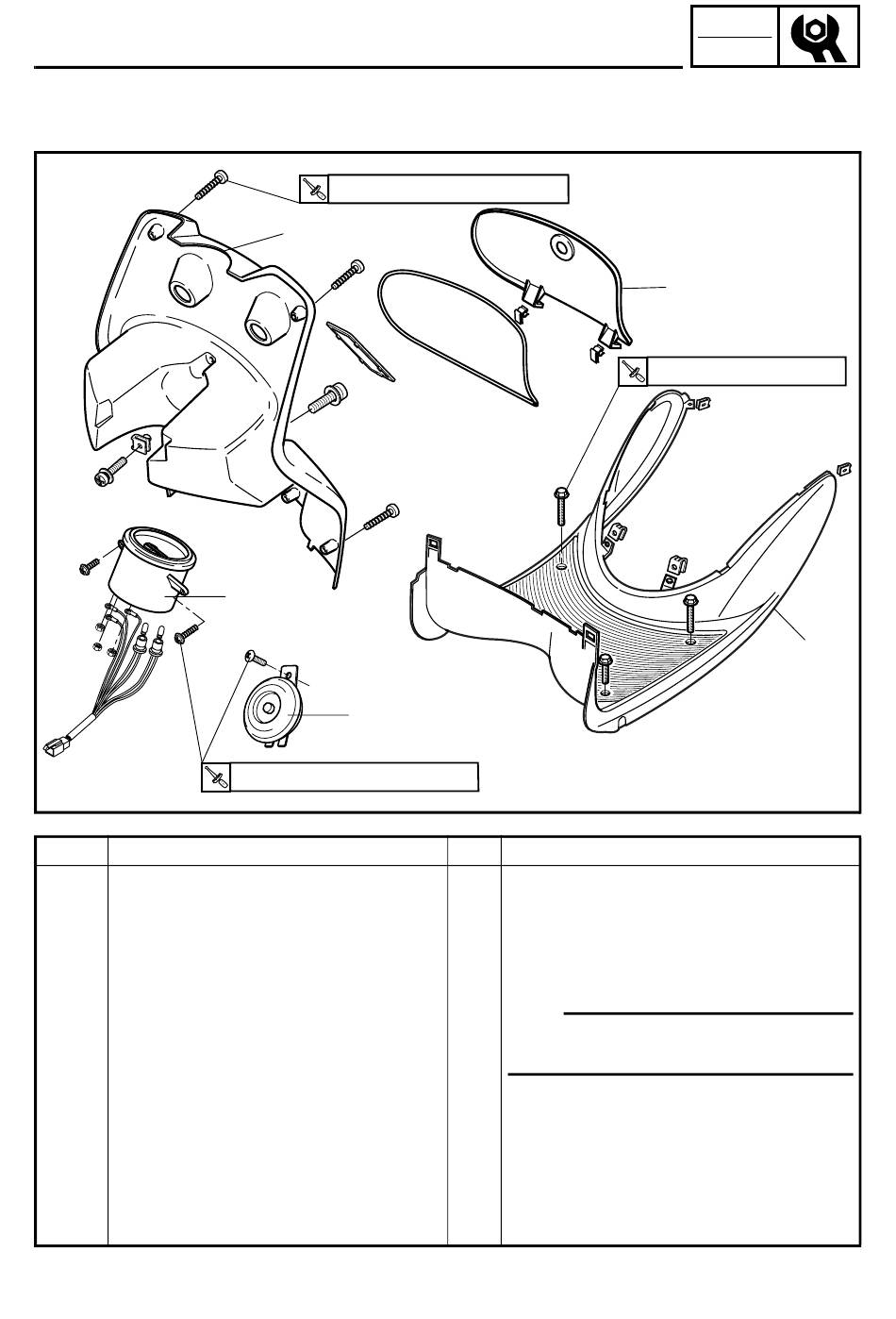

Dépose du panneau intérieur et du
repose-pied
Cache avant
1 Avertisseur
2 Afficheur du niveau de carburant
3 Couvercle
4 Repose-pied
5 Panneau intérieur
3.25 Nm (0.33 m·kg, 2.39 ft·lb)
5
2
1
3.25 Nm (0.33 m·kg, 2.39 ft·lb)
Travail/Pièce
CACHES
Qté
Déposer les pièces dans l'ordre donné.
Se reporter à la section "GARDE-BOUE
ET CACHE AVANT".
1
1
N.B.:
Dévisser une vis pour déposer le pan-
neau intérieur.
1
1
1
Remonter dans l'ordre inverse de la
dépose.
3 - 8
CHK
ADJ
3
4 Nm (0.4 m·kg, 2.9 ft·lb)
Remarques
4
