FOURCHE
FAS00652
DÉMONTAGE DES BRAS DE FOURCHE
Procéder comme suit pour chacun des bras de
fourche.
1. Déposer:
• Boulon de tige d'amortissement complète
N.B.:
Pour simplifier la dépose, utiliser une clé à
chocs.
2. Vidanger:
• Huile de fourche
N.B.:
Pomper plusieurs fois le fourreau pour vidan-
ger l'huile.

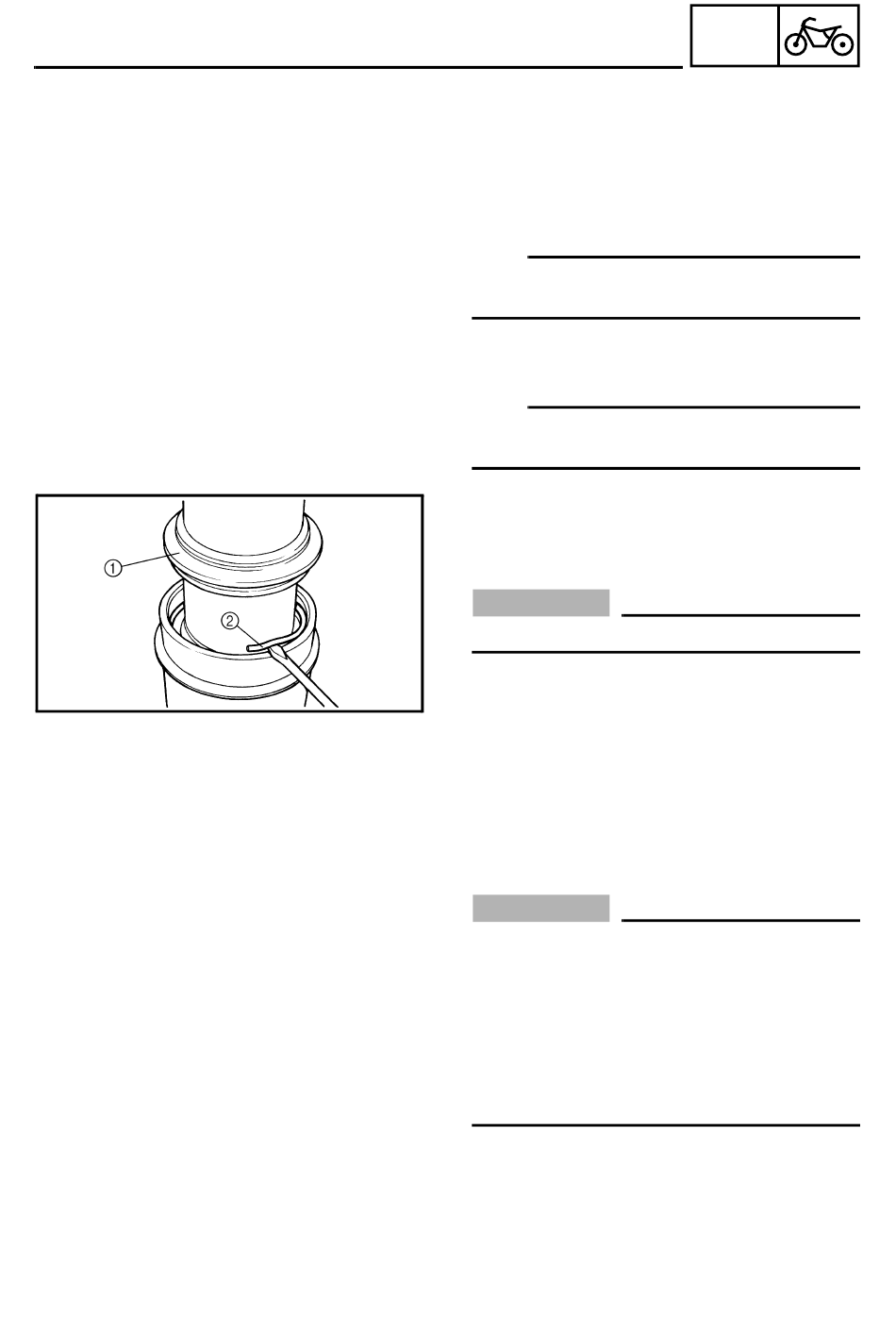

3. Déposer:
• joint antipoussière 1
• clip de bague d'étanchéité 2
(à l'aide d'un tournevis à tête plate)
ATTENTION:
Ne pas griffer le tube plongeur.
4. Déposer:
• Fourreau
M
MMM
M MMM
M
M MMM
a. Maintenir le bras de fourche à l'horizontale.
b. Serrer le support de fourche dans un étau à
mordache.
c. Tirer vigoureusement mais prudemment sur
le tube externe pour l'extraire de son four-
reau.
ATTENTION:
• Une force excessive endommagerait la
bague d'étanchéité et le manchon. Une
bague
d'étanchéité
endommagés doivent être remplacés.
• Éviter d'enfoncer à fond le tube plongeur
dans le fourreau au cours de la procédure
ci-dessus, car cela endommagerait la
butée d'huile.
L
LLL
L LLL
L
L LLL
4 - 29
CHAS
M
M MMM
M
M MMM
M
M MMM
ou
un
L
L LLL
L
L LLL
L
L LLL
M
MMM
manchon
L
LLL
