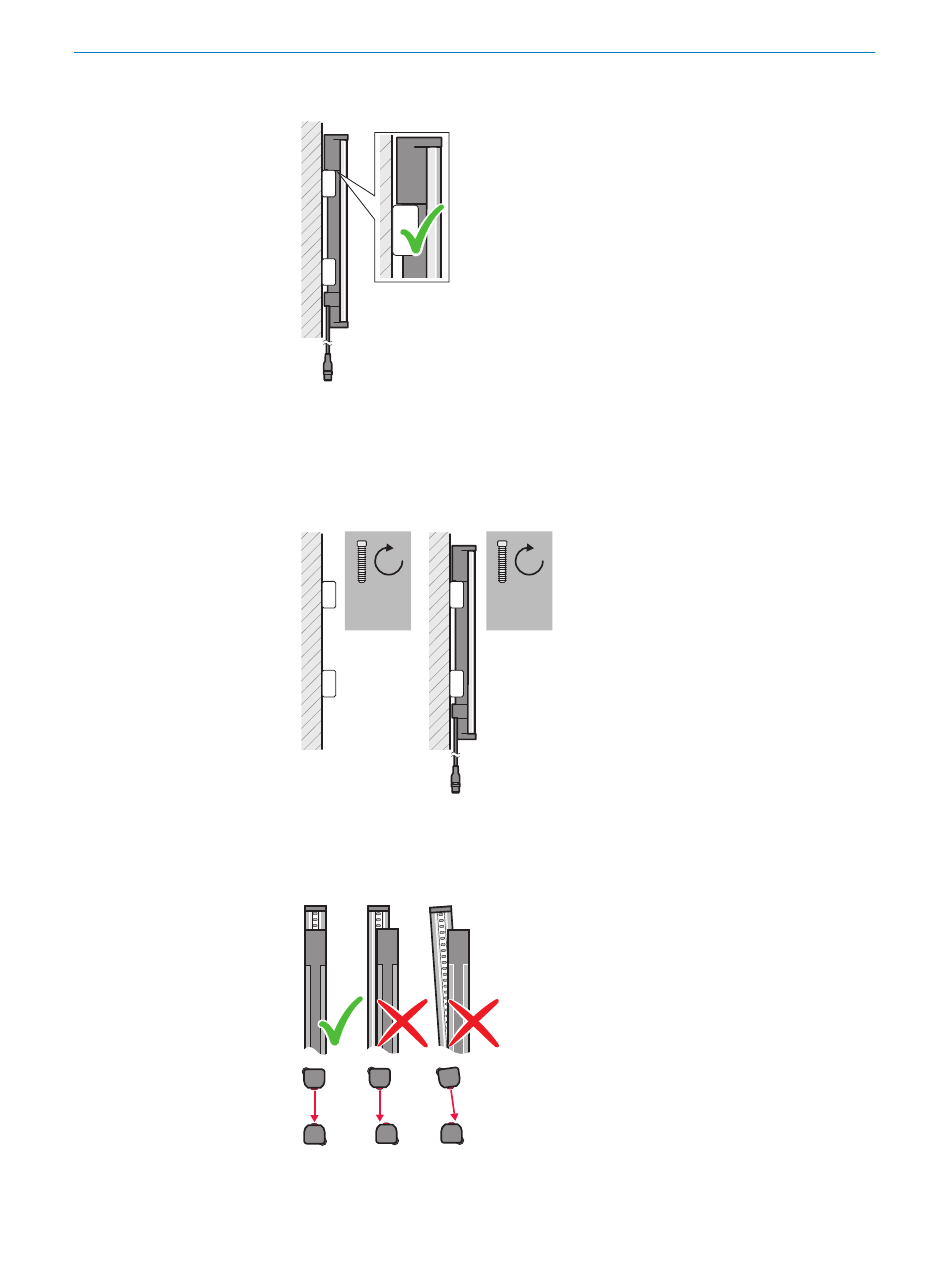

Couple de serrage pour les vis servant à monter la fixation : 5 Nm à 6 Nm.
b
Couple de serrage des vis de fixation du barrage immatériel de sécurité dans le
support : 2,5 Nm à 3 Nm ($). Des couples plus élevés peuvent endommager la
fixation, des couples plus faibles n'offrent pas une sécurité suffisante contre le
déplacement du barrage immatériel de sécurité.
$
5 Nm -
6 Nm
Veiller à ce que l'alignement de l'émetteur et du récepteur soit correct. Les pièces
b
optiques de l'émetteur et du récepteur doivent être précisément alignées l'une en
face de l'autre (%).
%
2,5 Nm -
3 Nm
