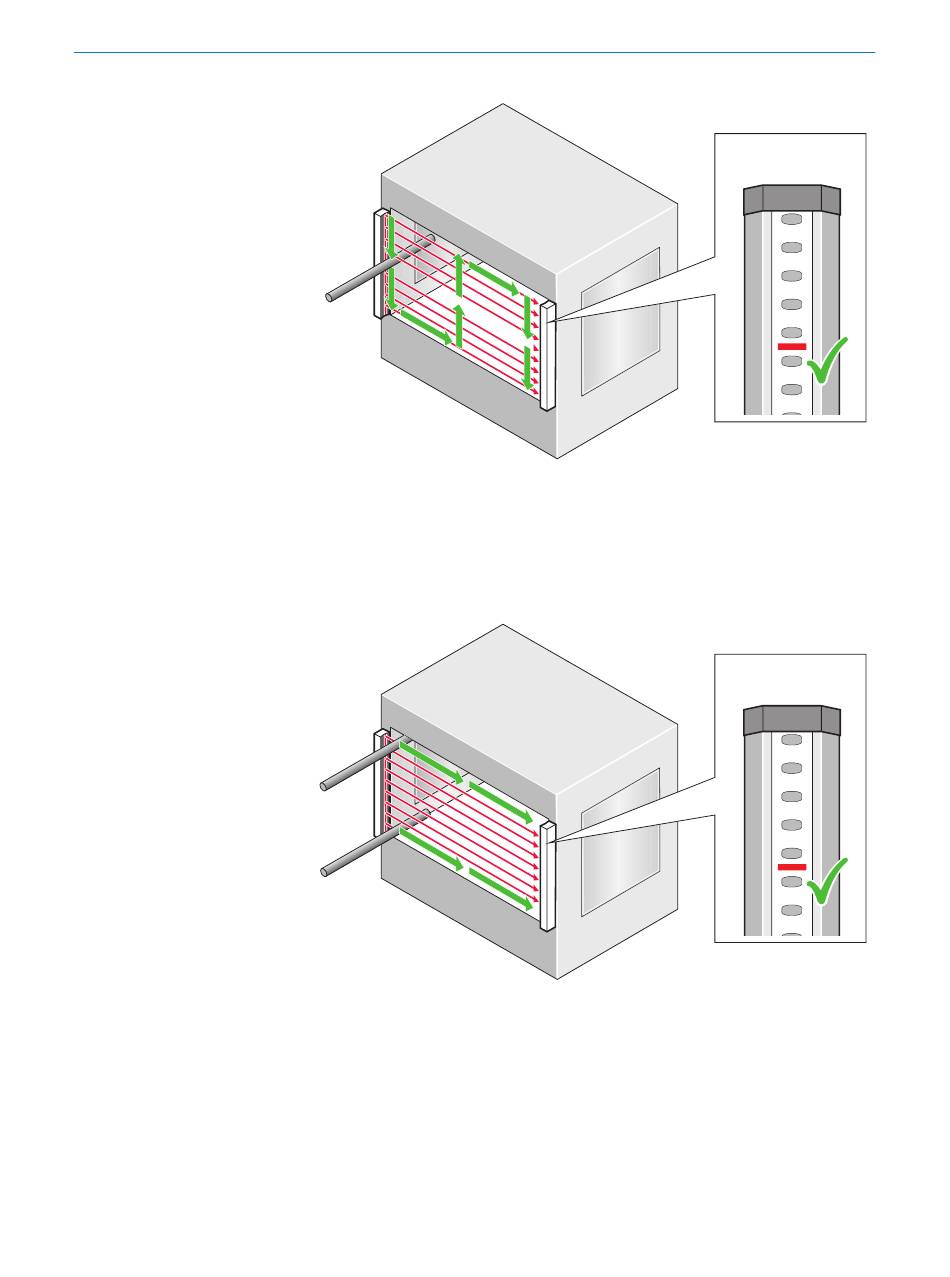

Illustration 41 : Test du bâton test : étape 1
3. Passer ensuite le bâton test sur les bords de la zone à sécuriser, dans le sens des
flèches, voir illustration
4. Pendant le contrôle, observer l'afficheur de champ du récepteur. L'afficheur de
champ du récepteur doit rester rouge. Il ne doit pas s'allumer en vert ou clignoter
en jaune.
Illustration 42 : Test du bâton test : étape 3
5. Si un ou plusieurs miroirs de renvoi sont utilisés, passer lentement le bâton test
dans la zone à sécuriser directement devant les miroirs de renvoi.
6. Pendant le contrôle, observer l'afficheur de champ du récepteur. L'afficheur de
champ du récepteur doit rester rouge. Il ne doit pas s'allumer en vert ou clignoter
en jaune.
7. Après le retrait du bâton test du champ de protection, s'assurer que le champ est
libre et que l'afficheur de champ est de nouveau vert ou clignote en jaune.
42.
