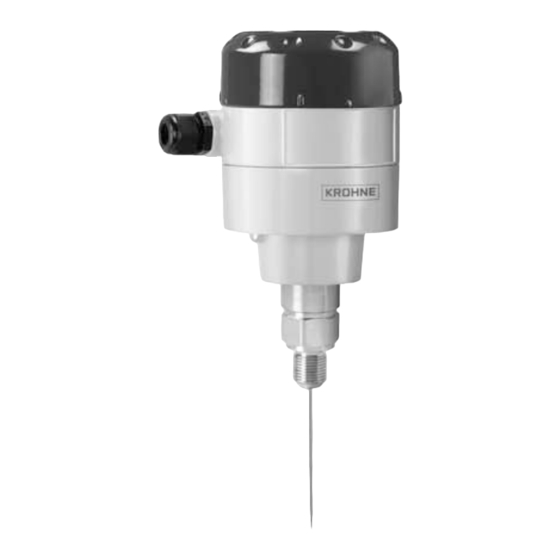

Transmetteur de niveau radar à ondes guidées (TDR)
© KROHNE 01/2012 - 4001226401 - QS OPTIFLEX 1100 R01 fr
Quick Start
Quick Start
Quick Start
Quick Start

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIFLEX 1100 C

Sommaire des Matières pour KROHNE OPTIFLEX 1100 C

  • Page 1 OPTIFLEX 1100 C OPTIFLEX 1100 C OPTIFLEX 1100 C OPTIFLEX 1100 C Quick Start Quick Start Quick Start Quick Start Transmetteur de niveau radar à ondes guidées (TDR) © KROHNE 01/2012 - 4001226401 - QS OPTIFLEX 1100 R01 fr...

  • Page 2: Table Des Matières

    SOMMAIRE OPTIFLEX 1100 C 1 Instructions de sécurité 2 Montage 2.1 Sonde monocâble Ø2 mm / 0,08¨ (applications liquides)..........5 2.1.1 Description de la fourniture....................5 2.1.2 Montage d'une sonde monocâble................... 5 2.2 Sonde coaxiale (applications pour liquides de faible viscosité) ........7 2.2.1 Description de la fourniture....................

  • Page 3: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ OPTIFLEX 1100 C Avertissements et symboles utilisés DANGER ! Cette information attire l'attention sur un danger imminent en travaillant dans le domaine électrique. DANGER ! Ces mises en garde doivent être scrupuleusement respectées. Toutes déviations même partielles peuvent entraîner de sérieuses atteintes à la santé, voir même la mort. Elles peuvent aussi entraîner de sérieux dommages sur l'appareil ou sur le site d'installation.
  • Page 4 INSTRUCTIONS DE SÉCURITÉ OPTIFLEX 1100 C Instructions de sécurité pour l'opérateur ATTENTION ! Le montage, l'assemblage, la mise en service et la maintenance ne doivent être effectués que par du personnel formé en conséquence. Toujours respecter les directives régionales de protection de la santé...

  • Page 5: Montage

    MONTAGE OPTIFLEX 1100 C 2.1 Sonde monocâble Ø2 mm / 0,08¨ (applications liquides) 2.1.1 Description de la fourniture INFORMATION ! Vérifiez à l'aide de la liste d'emballage si vous avez reçu tous les éléments commandés. Figure 2-1: Description de la fourniture : appareil avec option sonde monocâble Ø2 mm...

  • Page 6: Fixer Le Contrepoids

    MONTAGE OPTIFLEX 1100 C INFORMATION ! La sonde monocâble mesure entre le haut du contrepoids et la portée du joint du raccord process. • Mesurez la sonde. Assurez-vous d'inclure la longueur du contrepoids (m) moins la longueur d'insertion du câble (n).

  • Page 7: Sonde Coaxiale (Applications Pour Liquides De Faible Viscosité)

    MONTAGE OPTIFLEX 1100 C 2.2 Sonde coaxiale (applications pour liquides de faible viscosité) 2.2.1 Description de la fourniture INFORMATION ! Vérifiez à l'aide de la liste d'emballage si vous avez reçu tous les éléments commandés. Figure 2-4: Description de la fourniture : appareil avec option sonde coaxiale 1 Convertisseur de mesure, raccord process et câble signal...

  • Page 8: Montage De La Sonde Coaxiale Segmentée

    MONTAGE OPTIFLEX 1100 C 2.2.2 Montage de la sonde coaxiale segmentée Fixation des segments de tube Figure 2-5: Montage de la sonde coaxiale segmentée : partie 1 1 Segment supérieur du tube 2 Segment inférieur du tube 3 1 vis de blocage HC M6×5...

  • Page 9: Réglage De La Longueur De La Sonde En Fonction De La Hauteur Du Réservoir

    MONTAGE OPTIFLEX 1100 C Réglage de la longueur de la sonde en fonction de la hauteur du réservoir Figure 2-6: Montage de la sonde coaxiale segmentée : partie 2 a = longueur de la sonde fournie (avec tous les segments fixés mais sans la pièce terminale d'embout de sonde) b = longueur de tube nécessaire = longueur totale de la sonde, L = 15 mm / 0,6¨...
  • Page 10 MONTAGE OPTIFLEX 1100 C Réglage de la longueur de la sonde en fonction de la hauteur du réservoir Figure 2-7: Montage de la sonde coaxiale segmentée 1 Sonde coaxiale : dernier segment du tube 2 Pièce terminale d'embout de sonde 3 1 vis de blocage HC M6×5...

  • Page 11: S'assurer Que La Tension Du Câble Signal Est Correcte

    MONTAGE OPTIFLEX 1100 C S'assurer que la tension du câble signal est correcte Figure 2-8: Montage de la sonde coaxiale segmentée : partie 4 1 Sonde coaxiale : câble signal 2 Sonde coaxiale : pièce terminale d'embout de sonde 3 2 vis HC M6×5 •...

  • Page 12: Sonde Monocâble Ø4 Mm / 0,15¨ (Applications Solides)

    MONTAGE OPTIFLEX 1100 C 2.3 Sonde monocâble Ø4 mm / 0,15¨ (applications solides) 2.3.1 Description de la fourniture INFORMATION ! Vérifiez à l'aide de la liste d'emballage si vous avez reçu tous les éléments commandés. Figure 2-10: Description de la fourniture : appareil avec option sonde monocâble Ø4 mm...

  • Page 13: Montage D'une Sonde Monocâble

    MONTAGE OPTIFLEX 1100 C 2.3.2 Montage d'une sonde monocâble Fixer la sonde au convertisseur de mesure Figure 2-11: Montage de la sonde monocâble Ø4 mm / 0,15¨ : partie 1 1 Convertisseur de mesure et raccord process 2 Sonde 3 Écrou de blocage 4 Ecrou-raccord •...
  • Page 14 MONTAGE OPTIFLEX 1100 C Réglage de la longueur de la sonde en fonction de la hauteur du réservoir Figure 2-12: Montage de la sonde monocâble Ø4 mm / 0,15¨ : partie 2 L = longueur de la sonde (de la portée du joint au bas du contrepoids) m = longueur du contrepoids = 100 mm / 4¨...

  • Page 15: Comment Installer Un Appareil Avec Un Raccord Fileté

    MONTAGE OPTIFLEX 1100 C Si vous avez réduit la longueur de la sonde, vous devez saisir la nouvelle longueur dans le menu de configuration de l'appareil (remarque : l'appareil doit être doté de l'afficheur LCD en option Configuration rapide ou de l'outil de service IHM). Pour de plus amples informations, se référer à...

  • Page 16: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1100 C 3.1 Installation électrique : alimentation en boucle à 2 câbles Ouvrir le couvercle du compartiment électrique Figure 3-1: Comment ouvrir le couvercle du compartiment électrique • Tournez le couvercle dans le sans inverse des aiguilles d'une montre avec une clé à sangle.

  • Page 17: Programmation

    PROGRAMMATION OPTIFLEX 1100 C 4.1 Remarques générales Pour plus d'informations sur la configuration de l'appareil, veuillez consulter le manuel de référence. 4.2 Afficheur graphique (option) Afficheur Figure 4-1: Écran par défaut 1 Pourcentage de la sortie courant (affichage du graphique en barres et du texte uniquement si la fonction de sortie est identique au nom de la mesure affichée sur l'écran en mode normal)
  • Page 18 PROGRAMMATION OPTIFLEX 1100 C Procédure Écran Etapes Description • [> > > > ] 3 fois. Écran par défaut. Passer en mode configuration. • [> > > > ] OUI - pour lancer la procédure de configuration rapide, ou [ ] NON - pour revenir au menu.

  • Page 19: Notes

    NOTES OPTIFLEX 1100 C 01/2012 - 4001226401 - QS OPTIFLEX 1100 R01 fr www.krohne.com...
  • Page 20 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
