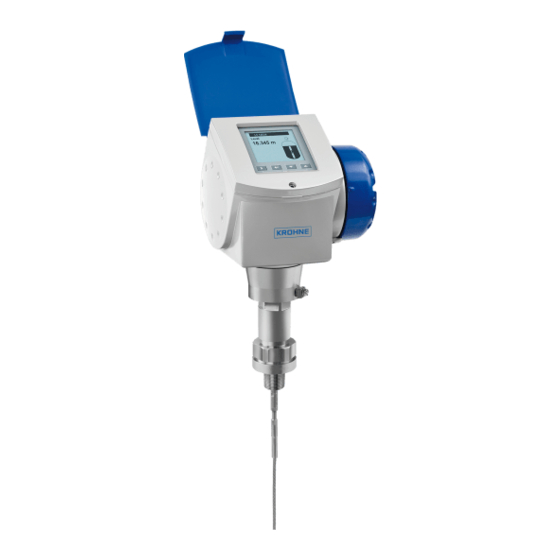

OPTIFLEX 1300 C Notice de montage et d'utilisation Transmetteur de niveau TDR Supplément ATEX à la notice de montage et d'utilisation...
Page 2
OPTIFLEX 1300 C :::::::::::::::::::::::::::::::::: Tous droits réservés. Toute reproduction intégrale ou partielle de la présente documentation, par quelque procédé que ce soit, est interdite sans autorisation écrite préalable de KROHNE Messtechnik GmbH & Co. KG. Sous réserve de modifications sans préavis.
SOMMAIRE OPTIFLEX 1300 C Informations générales de sécurité ..........5 1.1 Domaine d'application de ce document .............. 5 1.2 Description de l’appareil..................5 1.3 Normes et homologations ................... 6 1.4 Catégories d'appareil................... 6 1.5 Plaques signalétiques ATEX ................7 Installation..................9 2.1 Précautions ......................
Page 4
5.3.2 Formulaire (à copier) devant accompagner l'instrument lors d'un retour chez le fa- bricant........................25 Certificat d'homologation ............26 ATEX zone 2 ................. 31 Gamme de produits KROHNE ............32 www.krohne.com 11/2008 • 4000455701 - AD ATEX OPTIFLEX 1300 R03 fr...
Pour d'autres informations, veuillez vous référer au guide de mise en service rapide (Quick Start) ainsi qu'aux autres chapitres de la notice de montage et d'utilisation. Si vous ne disposez pas de ces documents, contactez l'agence KROHNE la plus proche ou téléchargez-les sur le site KROHNE www.krohne.com.
INFORMATIONS GÉNÉRALES DE SÉCURITÉ OPTIFLEX 1300 C 1.3 Normes et homologations DANGER ! En application de la Directive européenne 94/9/CE (ATEX 100a), la version ATEX de l'appareil décrite dans les présentes instructions supplémentaires est conforme aux normes européennes EN 60079-0:2006, EN 60079-1:2007, EN 60079-11:2007, EN 61241-11:2006, EN 61241-0:2006, EN 61241-1:2004, EN 60079-26:2007 et EN 60079-15:2003.
INFORMATIONS GÉNÉRALES DE SÉCURITÉ OPTIFLEX 1300 C 1.5 Plaques signalétiques ATEX Plaque signalétique Ex ia Figure 1-1: Plaque signalétique Ex d[ia] Figure 1-2: Code de l'organisme de certification ATEX. Voir aussi le paragraphe Classes de température. Catégories d'homologation de l'équipement Types de protection de l'appareil incluant les catégories de gaz agréées (IIA, IIB ou IIC) et les classes de température...
Page 8
INFORMATIONS GÉNÉRALES DE SÉCURITÉ OPTIFLEX 1300 C Plaque signalétique Ex nA Figure 1-3: Catégories d'agrément de l'équipement, types de protection de l'appareil incluant les catégories de gaz agréées (II) et les classes de température pour les zones dangereuses ainsi que la température maximum de surface (consulter le certificat) Tension maximum conformément à...
INSTALLATION OPTIFLEX 1300 C 2.1 Précautions 2.1.1 Remarques générales AVERTISSEMENT ! Lorsque vous installez un instrument, respecter les conditions énoncées dans le certificat CE de type. Ces conditions comprennent : Les conditions spéciales pour une utilisation en toute sécurité. •...
INSTALLATION OPTIFLEX 1300 C Danger de décharges électrostatiques : protection solaire et conduit pour convertisseur séparé Figure 2-1: Protection solaire Conduit du convertisseur séparé en option 2.1.3 Conditions particulières AVERTISSEMENT ! Boîtier aluminium : source d'inflammation possible dans une atmosphère explosible. Le boîtier est fabriqué...
INSTALLATION OPTIFLEX 1300 C 2.2 Conditions de service La plage de température ambiante admissible et de température de service correspondante pour les instruments dépend de la catégorie ATEX et des classes de température indiquées sur la plaque signalétique. 2.2.1 Température ambiante et à la bride La catégorie d'équipement ATEX et la classe de température déterminent les plages de...
Page 12
INSTALLATION OPTIFLEX 1300 C Catégorie d'équipement II 2 G : sonde monocâble Ø2 mm/Ø0,08" (versions HT, HP et HT/HP) Température ambiante Température à la bride Sonde monocâble Sonde monocâble Ø2 mm/Ø0,08" Ø2 mm/Ø0,08" (version HT) (autres versions) Classe de température °C...
INSTALLATION OPTIFLEX 1300 C Catégorie d'équipement II 3 G (non applicable pour la sonde monocâble Ø2 mm / Ø0,08" - en préparation) Température ambiante Température à la bride Classe de température °C °F °C °F -40…+61 -40…+142 -40…+85 -40…+185 -40…+76 -40…+169...
INSTALLATION OPTIFLEX 1300 C Catégorie d'équipement II 3 G (non applicable pour la sonde monocâble Ø2 mm / Ø0,08" - en préparation) Température ambiante maxi Température maxi à la bride Température de surface maxi °C °F °C °F °C °F...
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C 3.1 Remarques générales AVERTISSEMENT ! Mettre l'appareil hors tension. • Utiliser les presse-étoupe appropriés pour les ouvertures d'entrée de câble du boîtier (boîtier • aluminium : M26 x 1,5, M20 x 1,5, NPT ou G ;...
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C Délai d'attente nécessaire après la mise hors tension d'un appareil homologué Ex d [ia] Délai d'attente après la mise hors tension de l'appareil homologué Ex d [ia] Classe de température [minutes] T4, T3, T2 Pas nécessaire 3.2.2 Comment fermer le compartiment électrique...
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C 3.5 Equipement Ex ia 3.5.1 Câblage de l'équipement INFORMATION ! Les presse-étoupe sont fournis sur demande. Dans le cas contraire ils doivent satisfaire à un • indice de protection IP≥6x (EN 60529). • Réaliser le raccordement électrique selon la procédure décrite dans la notice de montage et d'utilisation.
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C 3.5.3 Schéma électrique Schéma de raccordement pour équipement homologué Ex i Figure 3-2: Alimentation de sécurité intrinsèque (utiliser une seconde alimentation pour le bornier 2 en option) Zone non Ex Zone Ex ® Résistance de charge pour communication HART 3.6 Equipement Ex d [ia]...
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C INFORMATION ! Les dimensions du joint antidéflagrant sont meilleures que les valeurs spécifiées dans la norme européenne EN 60079-1 (longueur mini 14,5 mm et interstice maxi 118 µ 3.6.2 Câblage de l'équipement INFORMATION ! Les presse-étoupe sont fournis sur demande. Dans le cas contraire ils doivent satisfaire à un indice de protection IP≥6x (EN 60529).
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C 3.6.4 Schéma électrique ATTENTION ! Assurez-vous que la résistance de charge soit raccordée sur la borne positive. Schéma de raccordement pour équipement homologué Ex d [ia] (avec isolation galvanique) Figure 3-4: Schéma de raccordement pour équipement homologué Ex d [ia] (sans isolation galvanique) Figure 3-5: Alimentation séparée galvaniquement (utiliser une seconde alimentation pour le bornier 2 en option)
RACCORDEMENT ÉLECTRIQUE OPTIFLEX 1300 C 3.7 Equipement Ex nA 3.7.1 Comment raccorder les câbles électriques INFORMATION ! Les presse-étoupe sont fournis sur demande. Dans le cas contraire ils doivent satisfaire à un • indice de protection IP=54 (EN 60529). •...
MISE EN SERVICE OPTIFLEX 1300 C AVERTISSEMENT ! S'assurer que la mise sous tension puisse s'effectuer en toute sécurité. Effectuer un contrôle de mise en route : • La matière des composants en contact avec le produit (joints, bride et sonde) résiste t-elle à la corrosion du produit dans le réservoir ?
MAINTENANCE OPTIFLEX 1300 C 5.1 Maintenance périodique Aucune maintenance est nécessaire. 5.2 Maintien de l'appareil dans un bon état de propreté AVERTISSEMENT ! Eviter toute accumulation de poussière de plus de 5 mm/0,2" sur le haut de l'appareil. Une telle accumulation peut représenter une source d'inflammation dans une atmosphère explosible.
MAINTENANCE OPTIFLEX 1300 C 5.3 Comment procéder pour retourner l’appareil au fabricant 5.3.1 Informations générales Vous avez reçu un appareil fabriqué avec grand soin et contrôlé à plusieurs reprises. En suivant scrupuleusement les indications de montage et d’utilisation de la présente notice, vous ne devriez pas rencontrer de problèmes.
Service : Nom : Tél. N° : Fax N° : L'appareil ci-joint : N° de série ou de comm. Krohne : a été utilisé avec le liquide suivant : Parce que ces substances présentent un polluant pour les eaux caractère:...
