ASSEMBLAGE

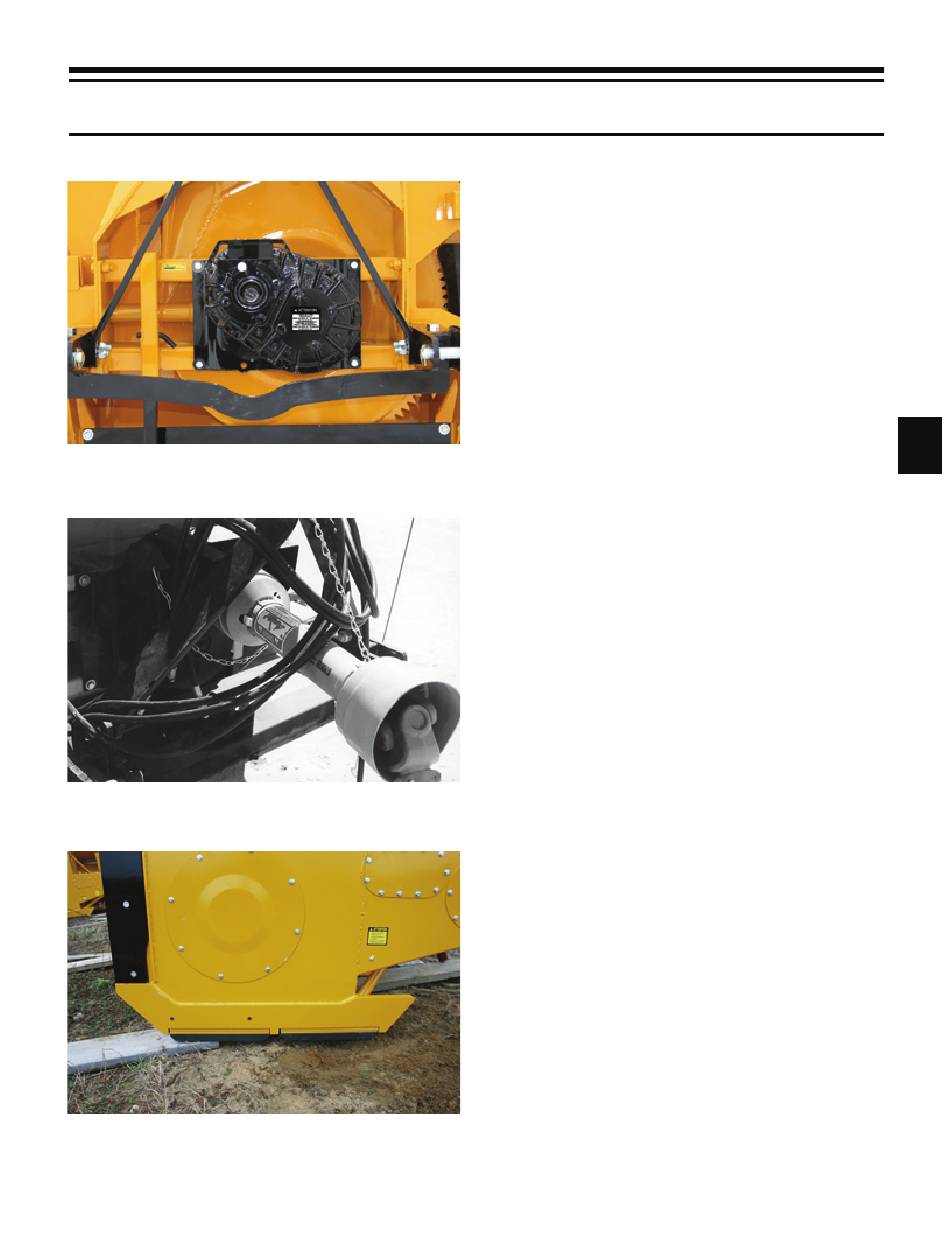

Figure 25
Figure 26
Figure 27
ASSEMBLAGE GÉNÉRAL
1) La souffleuse vous est livrée partiellement assemblée.
2) Le réducteur de vitesse à engrenage peut être
pivoté au besoin de façon à optimiser l'angle de
travail de l'arbre de commande (Fig. 25). Pour le
pivoter, retirez complètement la plaque support
ainsi que le réducteur. Placez le réducteur sur la
plaque support dans la position désirée puis
repositionnez le tout sur la souffleuse en prenant
soin de bien aligner le réducteur sur l'arbre de la
boîte d'engrenage. Au besoin, utilisez des cales
dans les coins de la plaque support afin d'éliminer
toute tension sur l'arbre.
3) Installez l'arbre de commande. Vous devez relier le
côté du boulon de cisaillement de l'arbre de com-
mande à la souffleuse et l'autre côté sera relié à la
prise de force du tracteur. Fixez ensuite la chaîne
de sécurité empêchant le protecteur de tourner
(Fig. 26). ATTENTION: L'arbre de commande
ne doit en aucun cas être soumis à une pression de
refoulement lorsque la souffleuse est installée sur
le tracteur et il devra toujours y avoir un engage-
ment d'au moins 6" d'une section sur l'autre. Au
besoin, réajustez la position du 3-points.
- 13 -
