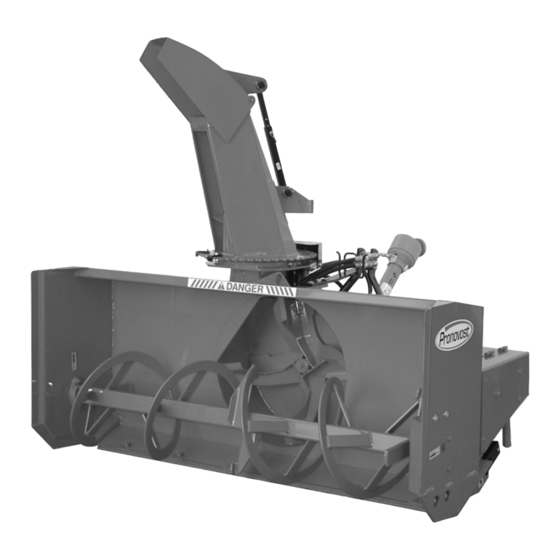

MANUEL DE L'OPÉRATEUR
& MANUEL DE PIÈCES
Souffleuses à neige
Modèles
P-540
P-620
P-680 & P-680TRC
P-720 & P-720TRC
P-720-74
P-720-80
No. C277R1
06/07

Publicité

Table des Matières
loading

Manuels Connexes pour pronovost P-540

Sommaire des Matières pour pronovost P-540

  • Page 1 MANUEL DE L'OPÉRATEUR & MANUEL DE PIÈCES Souffleuses à neige Modèles P-540 P-620 P-680 & P-680TRC P-720 & P-720TRC P-720-74 P-720-80 No. C277R1 06/07...
  • Page 2 Copyright © Les Machineries Pronovost Inc., 2007 Tous droits réservés. Imprimé au Canada.

  • Page 3: Table Des Matières

    Entreposage ....................... 15 Solutions de problèmes ..................... 16 Spécifications ......................18 Liste des pièces ......................19 Souffleuses P-540 P-620 ................19 Souffleuses P-680 P-720 ................22 Souffleuses P-680TRC P-720TRC ..............25 Souffleuses P-720-74 P-720-80 ..............28 Kit de chute manuel MR-4864 ............... 31 Kit de chute hydraulique: Moteur SP-4864 ............

  • Page 5: Introduction

    Prenez MAINTENANT quelques instants pour NO. DE SÉRIE: inscrire le modèle, le numéro de série et la date d'achat de votre souffleuse dans l'espace prévu à cet effet. DATE D'ACHAT: Lors de la commande de pièces, PRONOVOST - 5 -...

  • Page 6: Sécurité

    SÉCURITÉ SÉCURITÉ GÉNÉRALE 7) Evitez de porter des vêtements amples, encombrants ou déchirés lorsque vous êtes près de la souffleuse. Ces LORSQUE VOUS VOYEZ CE SYMBOLE derniers pourraient se prendre dans des pièces mobiles ou des contrôles et provoquer un accident. Portez des vêtements et accessoires appropriés et sécuritaires.

  • Page 7: Sécurité À L'entretien

    SÉCURITÉ (suite) 7) Avant la mise en marche de la souffleuse, assurez-vous SÉCURITÉ À L'ENTRETIEN de retirer toute glace qui pourrait s'être accumulée dans la vis sans fin et dans le rotor. 1) Effectuer l'entretien de la souffleuse selon les recom- mandations d'entretien contenues dans ce manuel.

  • Page 8: Autocollants

    AUTOCOLLANTS LES AUTOCOLLANTS DE SÉCURITÉ Les autocollants de sécurité vous indiquent les en- droits où vous devez porter une attention particulière à votre sécurité. Lisez attentivement chacun d'eux et repérez l'endroit où ils sont situés sur la souffleuse. Si toutefois il arrivait qu'un autocollant de sécurité soit endommagé, enlevé...
  • Page 9 AUTOCOLLANTS (suite) Figure 6 Autocollant C Pièce no.: A107 Figure 7 Autocollant D Pièce no.: A103 Figure 8 L'autocollant montré dans la colonne de droite est placé directement sur l'arbre de commande. Il n'est pas visible lorsque l'enveloppe protectrice est en place. Il ne doit jamais être visible lorsque vous utilisez la souffleuse.

  • Page 10: Autocollants D'entretien

    AUTOCOLLANTS (suite) Figure 12 Pièce no.: A 105 Figure 13 Pièce no.: A 106 Figure 10 Autocollant F Pièce no.: A 109 Figure 14 Autocollant G Pièce no.: A104 Figure 11 AUTOCOLLANTS D'ENTRETIEN Les autocollants d'entretien vous aident à repérer les endroits où...
  • Page 11 AUTOCOLLANTS (suite) Figure 18 Autocollant J Pièce no.: 190-07611 Figure 16 Autocollant H Pièce no.: 190-06651 Figure 19 Figure 17 - 11 -...

  • Page 12: Assemblage

    ASSEMBLAGE ASSEMBLAGE GÉNÉRAL 1) La souffleuse vous est livrée partiellement assem- blée. 2) Assemblez le 3-points selon le modèle de votre souffleuse (voir section 10 pour le détail des pièces). Notez qu'il y a plusieurs trous d'ajuste- ment possibles. Utilisez celui qui convient le mieux selon le tracteur que vous employez (Fig.

  • Page 13: Mise En Marche

    MISE EN MARCHE MISE EN MARCHE GÉNÉRALE 1) Vérifiez le niveau d'huile dans la boîte d'engre- nage. Utilisez de l'huile pour engrenage SAE 80W90. 2) Lubrifier tous les graisseurs avec une graisse tout usage de bonne qualité. 3) Vérifier l'ajustement du tendeur de chaîne. Le ressort qui maintient la tension doit être compressé...

  • Page 14: Entretien

    ENTRETIEN 1) Essuyer les graisseurs avec un linge propre avant 7) Vérifier la tension sur la chaîne d'entraînement de la d'effectuer le graissage, afin d'éviter d'injecter de vis sans fin à toutes les 24 heures d'opération et la saleté ou du sable. réajuster au besoin.

  • Page 15: Entreposage

    ENTREPOSAGE 1) Remiser la souffleuse dans un endroit frais et sec. 5) Vérifier les pièces de la souffleuse. Réparer ou remplacer les pièces usées, tordues ou abimées. 2) Déposer la souffleuse sur des blocs de bois. 6) Faire les retouches de peinture nécessaires pour 3) Placer tous les cylindres en position fermée.

  • Page 16: Solutions De Problèmes

    SOLUTIONS DE PROBLÈMES ARBRE DE COMMANDEMENT PROBLÈME CAUSES PROBABLES CORRECTIFS - Usure prématurée des joints - Lubrification insuffisante. - Suivre soigneusement les instruc- universels et/ou capuchons des tions de graissage. joints universels bleuis. - Remplacer les joints universels défectueux. - Angle de travail excessif. - Assurez vous que la caisse de la souffleuse est perpendiculaire au sol et si possible, réajustez le 3-...

  • Page 17: Solutions De Problèmes (Suite)

    SOLUTIONS DE PROBLÈMES (suite) SOUFFLEUSE PROBLÈME CAUSES PROBABLES CORRECTIFS - Faire tourner l'arbre de la prise de - La neige n'est pas projetée aussi - La révolution du tracteur est trop force à 540 RPM minimum. loin qu'elle l'est normalement. basse.

  • Page 18: Spécifications

    SPÉCIFICATIONS GROUPE I P-540 P-620 P-680 P-720 P-720 P-720 Souffleuse modèle P-680 P-720 Souffleuse modèle Puissance recommandée (ch) min.-max. 18 à 25 20 à 30 25 à 40 25 à 50 30 à 55 30 à 55 Largeur de coupe po.

  • Page 19: Souffleuses P-540 P-620

    SOUFFLEUSES P-540 P-620 170-04411R1 - 19 -...
  • Page 20 SOUFFLEUSES P-540 P-620 (suite) RÉF. # DE PIÈCE DESCRIPTION 140-01251 Couteau non réversible 3/8" x 2½" x 50¼" lg ............. 140-01261 Couteau non réversible 3/8" x 2½" x 58¼" lg ............. 319-38310 Boulon à charrue 7/16" NC x 1½" lg + écrou & rondelle de blocage .......
  • Page 21 Boulon 3/8" NC x 1¼" lg + écrou à blocage 2 sens ..........6288 Roue à dents 50 A36 T 1" ø ................6281 Vis sans fin P-540 .................... 6282 Vis sans fin P-620 .................... 120-01502 Chute régulière (1) (pour modèle PSIG-5472 voir page 33) ........opt. opt.

  • Page 22: Souffleuses P-680 P-720

    SOUFFLEUSES P-680 P-720 170-04391R1 - 22 -...
  • Page 23 SOUFFLEUSES P-680 P-720 (suite) RÉF. # DE PIÈCE DESCRIPTION 140-01271 Couteau non réversible 3/8" x 2½" x 64¼" lg ............. 140-01281 Couteau non réversible 3/8" x 2½" x 68¼" lg ............. 319-38310 Boulon à charrue 7/16" NC x 1½" lg + écrou & rondelle de blocage ....... 110-05541 Patin droit ......................
  • Page 24 SOUFFLEUSES P-680 P-720 (suite) RÉF. # DE PIÈCE DESCRIPTION Std. Écrou à blocage de nylon 5/16" NC (1) ..............opt. opt. 140-00881 Plaque de fixation des boyaux (1) ................. opt. opt. 110-01121 Tige de support des boyaux (1) ................opt. opt. Std.

  • Page 25: Souffleuses P-680Trc P-720Trc

    SOUFFLEUSES P-680TRC P-720TRC 170-02959R1 - 25 -...
  • Page 26 SOUFFLEUSES P-680TRC P-720TRC (suite) RÉF. # DE PIÈCE DESCRIPTION 140-01271 Couteau non réversible 3/8" x 2½" x 64¼" lg ............ 140-01281 Couteau non réversible 3/8" x 2½" x 68¼" lg ............ 319-38310 Boulon à charrue 7/16" NC x 1½" lg + écrou & rondelle de blocage ...... 110-05541 Patin droit ......................
  • Page 27 SOUFFLEUSES P-680TRC P-720TRC (suite) RÉF. # DE PIÈCE DESCRIPTION 300-40340 Boulon 1/2" NC x 3 1/2" lg + écrou à blocage de nylon ........110-34201 Garde chaîne du dessus ..................110-34211 Garde chaîne du dessus ..................8374 Agrafe à bascule ajustable (soudée) ..............110-18952 Garde chaîne du côté...
  • Page 28 SOUFFLEUSES P-720-74 P-720-80 170-03963R1 - 28 -...

  • Page 29: Souffleuses P-720-74 P-720-80

    SOUFFLEUSES P-720-74 P-720-80 (suite) RÉF. # DE PIÈCE DESCRIPTION 140-11181 Couteau non réversible 3/8" x 2½" x 70¼" lg ............. 140-14131 Couteau non réversible 3/8" x 2½" x 76¼" lg ............. 319-38310 Boulon à charrue 7/16" NC x 1½" lg + écrou & rondelle de blocage ....... 110-05541 Patin droit ......................
  • Page 30 SOUFFLEUSES P-720-74 P-720-80 (suite) RÉF. # DE PIÈCE DESCRIPTION Std. Écrou à blocage de nylon 5/16" NC (1) ..............opt. opt. 140-00881 Plaque de fixation des boyaux (1) ................. opt. opt. 110-01121 Tige de support des boyaux (1) ................opt. opt. Std.

  • Page 31: Kit De Chute Manuel Mr-4864

    KIT DE CHUTE MANUEL MR-4864 170-01293 RÉF. # DE PIÈCE DESCRIPTION Std. Goupille à ressort 1/4" x 1 1/2" lg ............... 130-09091 Barrure de la manivelle ................300-38310 Boulon 7/16" NC x 1 1/2" lg + écrou à blocage de nylon et rondelle plate ..110-08061 Manivelle ....................

  • Page 32: Kit De Chute Hydraulique

    KIT DE CHUTE HYDRAULIQUE SP-4864 Moteur 170-01303 RÉF. # DE PIÈCE DESCRIPTION 300-32220 Boulon 1/4" NC x 3/4" lg + rondelle de blocage ........... 110-04183 Roue d'engrenage à 9 dents ............... 323-36160 Vis de serrage à 6 pans creux 3/8" NC x 3/8" lg ........... 300-38280 Boulon 7/16"...

  • Page 33: Chute Semi-Industrielle Psig-5472

    CHUTE SEMI-INDUSTRIELLE PSIG-5472 170-04731 RÉF. # DE PIÈCE DESCRIPTION 110-22861 Capuchon supérieur ................... 110-22871 Capuchon inférieur ..................110-36761 Base de la chute ..................140-14171 Barre de transfert ..................150-05391 Espaceur pour barre de transfert ..............Std. Graisseur 1/4" - 28 droit ................378-36500 Rondelle ....................
  • Page 34 OPTIONS 170-02983 - 34 -...
  • Page 35 OPTIONS (suite) RÉF. # DE PIÈCE DESCRIPTION Couteau semi-industriel en acier au carbone, non réversible, non affûté 140-12281 1/2" x 3" x 50 1/4" ............140-12271 1/2" x 3" x 58 1/4" ............140-05801 1/2" x 3" x 64 1/4" ............140-05791 1/2"...

  • Page 36: Arbre De Commande 6408-E

    ARBRE DE COMMANDE # 6408-E (T20) RÉF. # DE PIÈCE DESCRIPTION 6201 Fourche de cisaillement à désengagement rapide assemblée ......... 6208 Joint universel + 4 bagues de retenue + 1 graisseur ..........6203 Bague de retenue ....................8110 Graisseur ....................... 6434 Fourche pour tube intérieur ..................

  • Page 37: Arbre De Commande 6248-Eg

    ARBRE DE COMMANDE # 6248-EG (T40) RÉF. # DE PIÈCE DESCRIPTION 6232-2 Fourche de cisaillement assemblée avec barrure à boulons ........... 6239 Joint universel + 4 bagues de retenue + 1 graisseur ..........6234 Bague de retenue ....................8110 Graisseur ....................... 6353 Fourche pour tube intérieur ..................

  • Page 38: Arbre De Commande 8114-Eg

    ARBRE DE COMMANDE # 8114-EG (T50) RÉF. # DE PIÈCE DESCRIPTION 8221 Fourche de cisaillement assemblée avec barrure à boulons ........... 8073 Joint universel + 4 bagues de retenue + 1 graisseur ..........8061 Bague de retenue ....................8110 Graisseur ....................... 8079 Fourche pour tube intérieur ..................

  • Page 39: Boîte D'engrenage 6451

    BOÎTE D'ENGRENAGE # 6451 (T281) RÉF. # DE PIÈCE DESCRIPTION 6414 Carter ........................6429 Arbre de côté (1¼" - 19 cannelures) ................. 6416 Espaceur 35,3 x 48 ....................6207-2RS Roulement à billes ....................6418 Clavette 10 x 8 x 30 ....................6419 Arbre du rotor (1¼"...

  • Page 40: Boîte D'engrenage 8251

    BOÎTE D'ENGRENAGE # 8251 (T27D) RÉF. # DE PIÈCE DESCRIPTION 8043 Carter ........................30208-A Roulement à rouleaux ....................8045 Anneau d'arrêt intérieur 80mm ................. 8046 Bague d'étanchéité 40 x 80 x 12mm ................. 8047 Rondelle d'ajustement ..................... 8048 Engrenage Z18 ....................... 8049 Anneau d'arrêt extérieur 40mm ................

  • Page 41: Cylindre 25Tr04

    CYLINDRE 25TR04 170-02141 14 ¼" RÉF. # DE PIÈCE DESCRIPTION Voir RK25TR Joint étanche 1/8" x 2¼" x 2½" ..............Voir RK25TR Rondelle d'épaulement 2½" d.e. x 3/16 ø ............. Voir RK25TR Joint étanche 3/16" x 2 1/8" x 2½" ............Voir RK25TR Joint étanche 1/16"...

  • Page 42: Moteur Hydraulique Mlh100, Mlh125 & Mlh250

    MOTEUR HYDRAULIQUE MLH100, MLH125 & MLH250 VALVE D'AMORTISSEMENT H110 MOTEUR RÉF. # DE PIÈCE DESCRIPTION 8368 Ensemble de joints étanches ............... 8369 Clé du moteur Orbit ................... - 42 -...

  • Page 43: Tableau De Serrage

    TABLEAU DE SERRAGE CHARTE DE SPÉCIFICATION DES COUPLES DE SERRAGE Filets UNC et UNF Grade 2 Grade 5 Grade 8* Dimensions du boulon Couple de serrage Couple de serrage Couple de serrage Livre pieds Newton mètres Livre pieds Newton mètres Livre pieds Newton mètres Pouces...

  • Page 44: Garantie

    GARANTIE PRONOVOST garantit à l'acheteur initial que le Les arbres de commande comportent la garantie du produit est exempt de vices de matériaux et de fabrica- manufacturier. Celle-ci couvre seulement les défauts tion, pour une période d'une année à partir de la date de fabrication, et est conditionnelle à...
  • Page 48 This manual is also available in English. Please call. INNOVATION - EXCELLENCE LES MACHINERIES PRONOVOST INC. 260, route 159, Saint-Tite, Québec, Canada, G0X 3H0 Tél.: (418) 365-7551, Fax: (418) 365-7954 www.pronovost.qc.ca...
