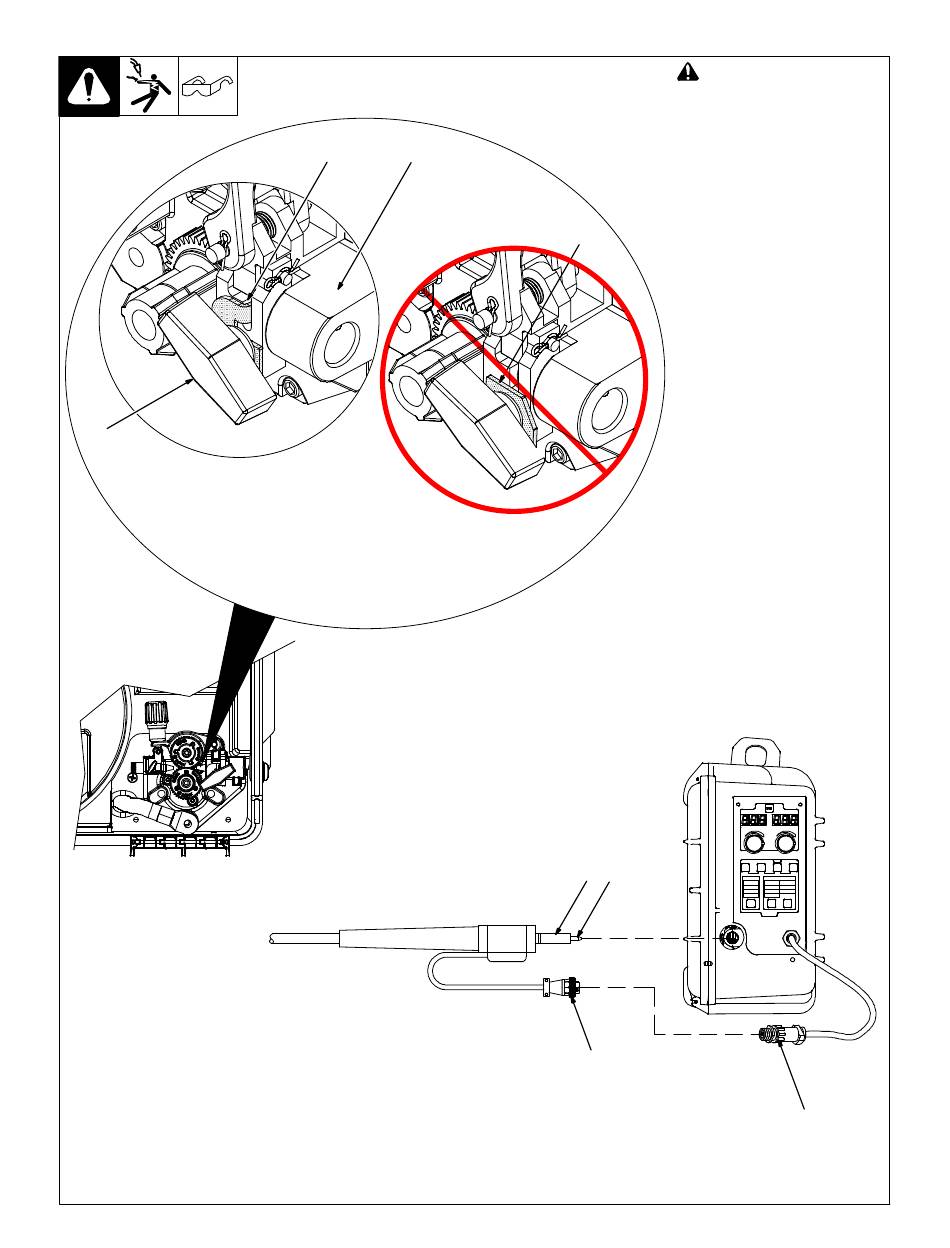

4-17. Raccordement de la torche de soudage

1
La languette de blocage
de la torche est en place
Vue interne latérale
5 2
La languette de blocage de la
torche n'est plus en place
!
Éteindre le dévidoir et
le poste de soudage.
1 Bouton de serrage
de la torche
2 Bloc de jonction
3 Embout guide-fil
de la torche
4 Rainure du raccord
de torche
5 Languette de blocage
5
de la torche
Desserrer le bouton, introduire
l'extrémité de la torche dans le
bloc. Placer le guide-fil le plus
près possible des galets d'entraî-
nement sans les toucher. Aligner
la rainure du raccord de torche
sur la languette de blocage de la
torche. Serrer le bouton.
6 Connecteur de la gâchette
de la torche
7 Prise femelle de la gâchette
de la torche
Brancher le connecteur de la
gâchette de la torche à la prise
de la gâchette de la torche.
4 3
6
7
246 100 / Ref. 270 080-A
OM-269 631 Page 29
