4. Montage et installation
4.1 Montage de la pompe
Installer la pompe de façon à ce que la
prise soit facilement accessible. Cela per-
mettra à l'opérateur de débrancher rapide-
ment la pompe en cas d'urgence.
4.1.1 Conditions
•
Le lieu d'installation doit être protégé du rayonne-
ment direct du soleil, de la pluie, de l'humidité, de
la condensation et de la poussière.
•
Le lieu d'installation doit être suffisamment
éclairé pour garantir une utilisation en toute
sécurité.
•
Respecter les conditions ambiantes admissibles.
Voir paragraphe
3.1 Caractéristiques
•
La surface de montage doit être stable et ne doit
pas vibrer.
•
Le plateau de fixation peut être monté à l'horizon-
tale, sur un réservoir par exemple.
•
Le dosage doit s'effectuer vers l'avant à la verti-
cale.
4.1.2 Alignement et installation du plateau de
fixation
Le plateau de fixation peut être utilisé comme plaque
de perçage, voir fig.
4
pour les distances entre les
orifices de perçage.
1. Marquer les orifices de perçage.
2. Percer.
3. Fixer le plateau de fixation sur un support ou un
réservoir à l'aide de quatre vis.
12
4.1.3 Installation de la pompe sur le plateau de
fixation
1. Retirer les vis de blocage utilisées pour le trans-
port du plateau de fixation.
2. Placer la pompe sur les brides de fixation du pla-
teau et la faire glisser le plus loin possible.
– Le plateau de fixation se place en position
finale lors du serrage des vis de blocage.
3. Visser et serrer avec précaution des vis de blo-
cage à l'aide d'une clé dynamométrique.
– Couple [Nm] : 2,5 (+ 0,5)
techniques.

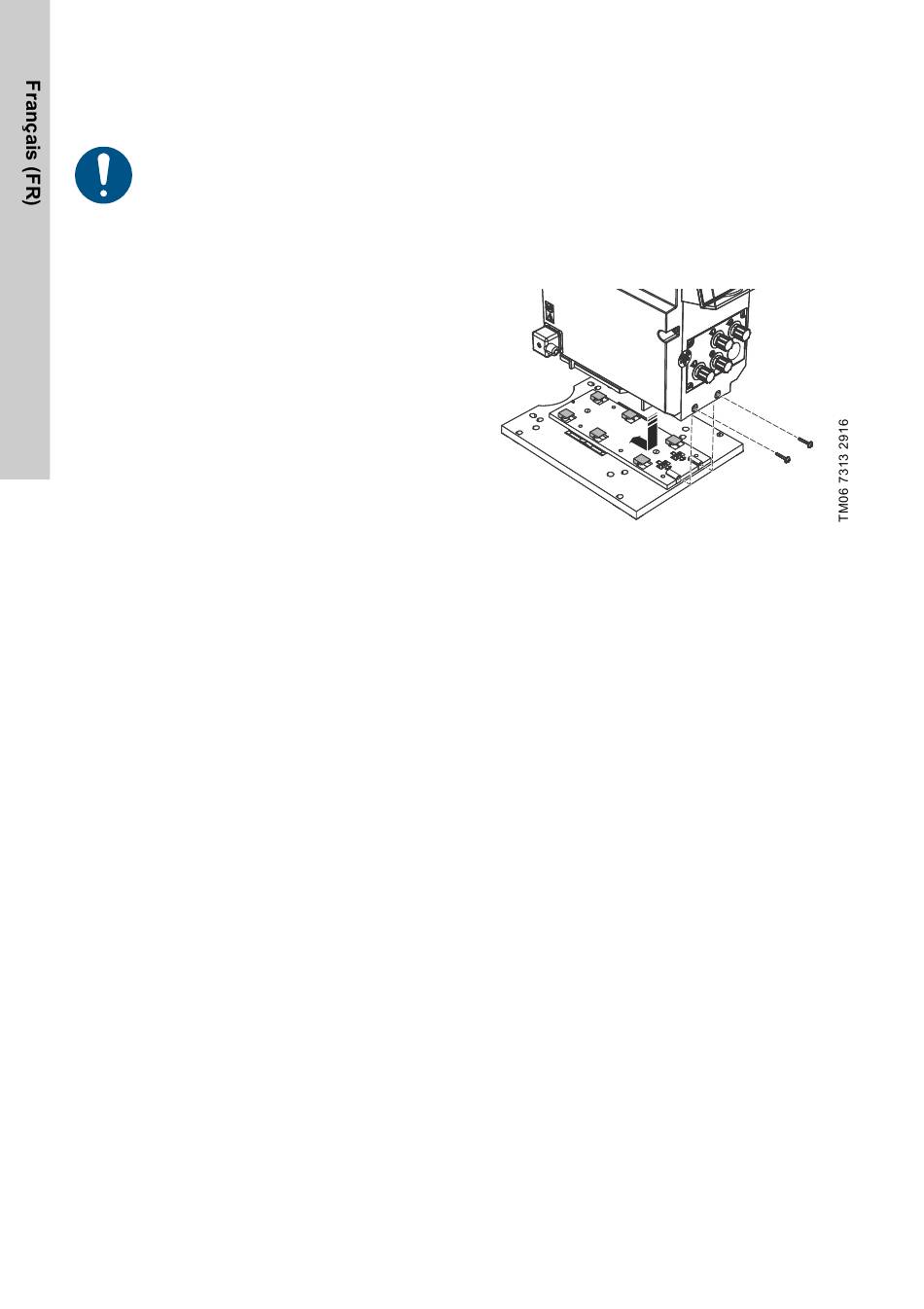

Fig. 5
Installation de la pompe sur le plateau
de fixation
