14 Module 19" connecteurs système SysLink
© Festo Didactic 759616

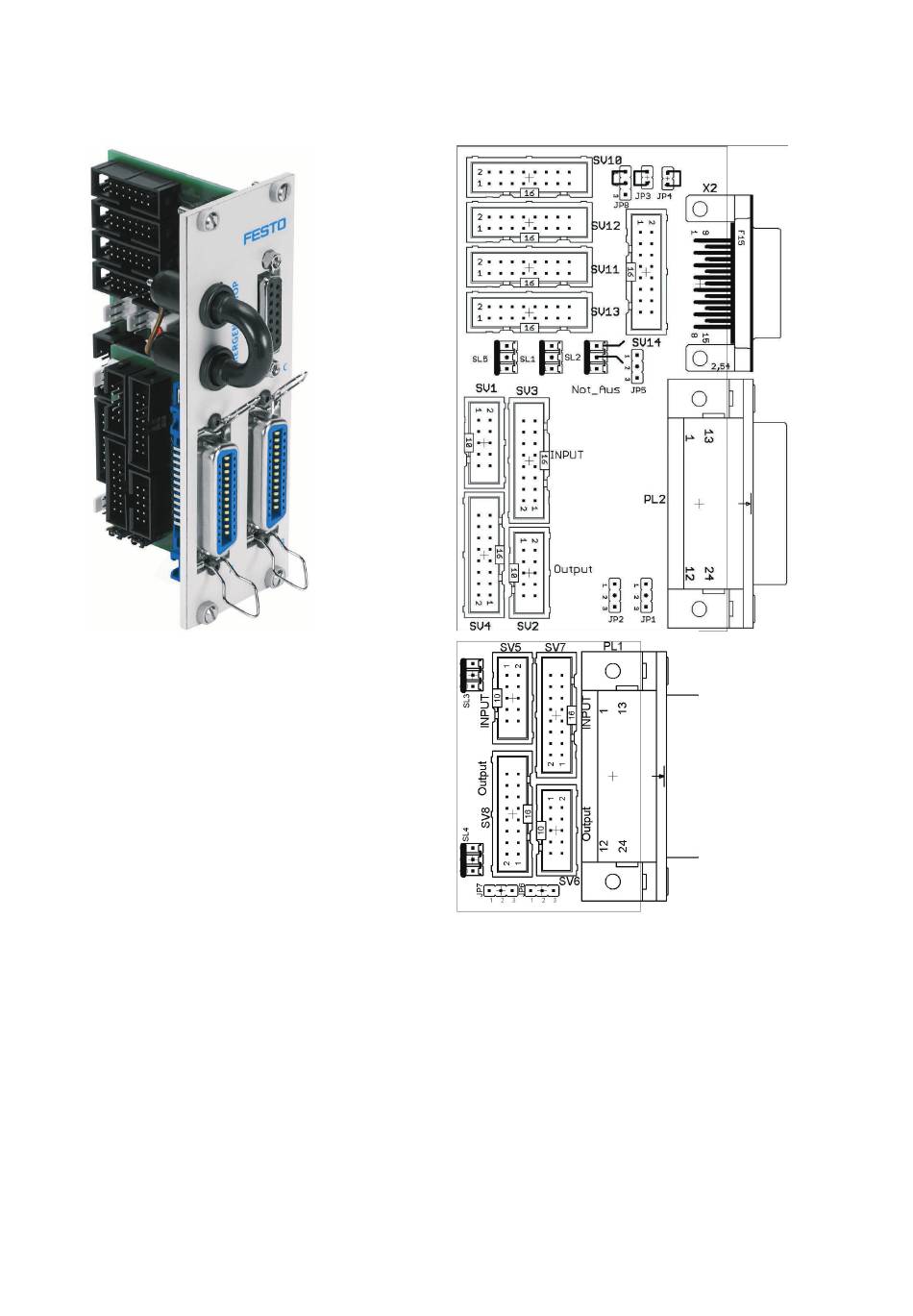

SV1, SV2, SV5, SV6 : entrées/sorties à 10 pôles
SV3, SV4, SV7, SV8 : entrées/sorties à 16 pôles
SV10 : E/S analogiques (S7 à 40 pôles en haut)
SV11 : E/S analogiques (S7 à 40 pôles en bas)
SV12 : E/S analogiques (S7 à 20 pôles en haut)
SV13 : E/S analogiques (S7 à 20 pôles en bas)
SV14 : E/S analogiques
JP2 : sorties numériques byte 1 : alimentation en 24 V ou 24 V AU
JP5 : sorties analogiques : alimentation en 24 V ou 24 V AU
JP7 : sorties numériques byte 0 : alimentation en 24 V ou 24 V AU
JP8 : pour relier ARRÊT D'URGENCE et le bit 1.5
SL1, SL2 : connexions 24 V CC, tension d'alimentation
X2 : entrées/sorties analogiques
PL1, PL2 : entrées/sorties numériques (TOR)
43
