A. Annexe technique
A.6.4 Jeu de connecteurs pour le module d'entrée de type CP−E16−KL−CL

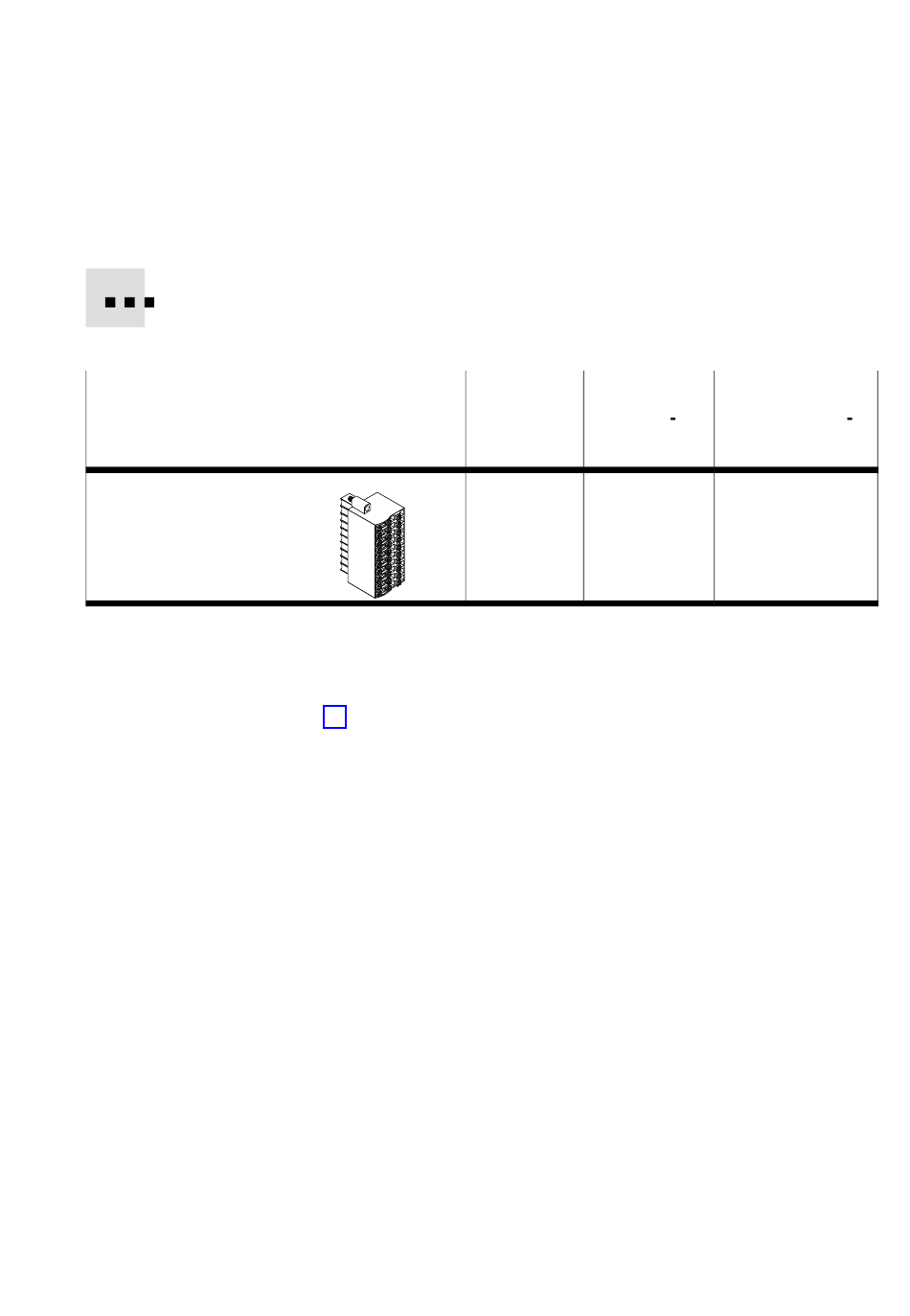

Prises femelles de type
PS1−SAC31−30POL+LED
Prises de ressort de traction,
3 étages + LED
Festo P.BE−CPEA−CL−FR fr 0711a
Recommandation : Pour le module d'entrée de type
CP−E16−KL−CL, utilisez les prises femelles de type
PS1−SAC31−30POL+LED.
Nombre
2
Deux des étages des prises femelles à trois étages servent de
barrettes de distribution pour l'alimentation des capteurs.
Les bornes de ces étages sont reliées en interne (voir
Fig. A/8).
Fixer les prises femelles à l'aide des vis intégrées. Le
·
couple de serrage max. est de 0,2 Nm.
Section de Recommandé
raccorde pour le raccor
ment dement de
Voir notice X1, X2
explicative du
produit
A−29
