Maintenance et entretien
Pièges à eau sur la boîte à gaz
88

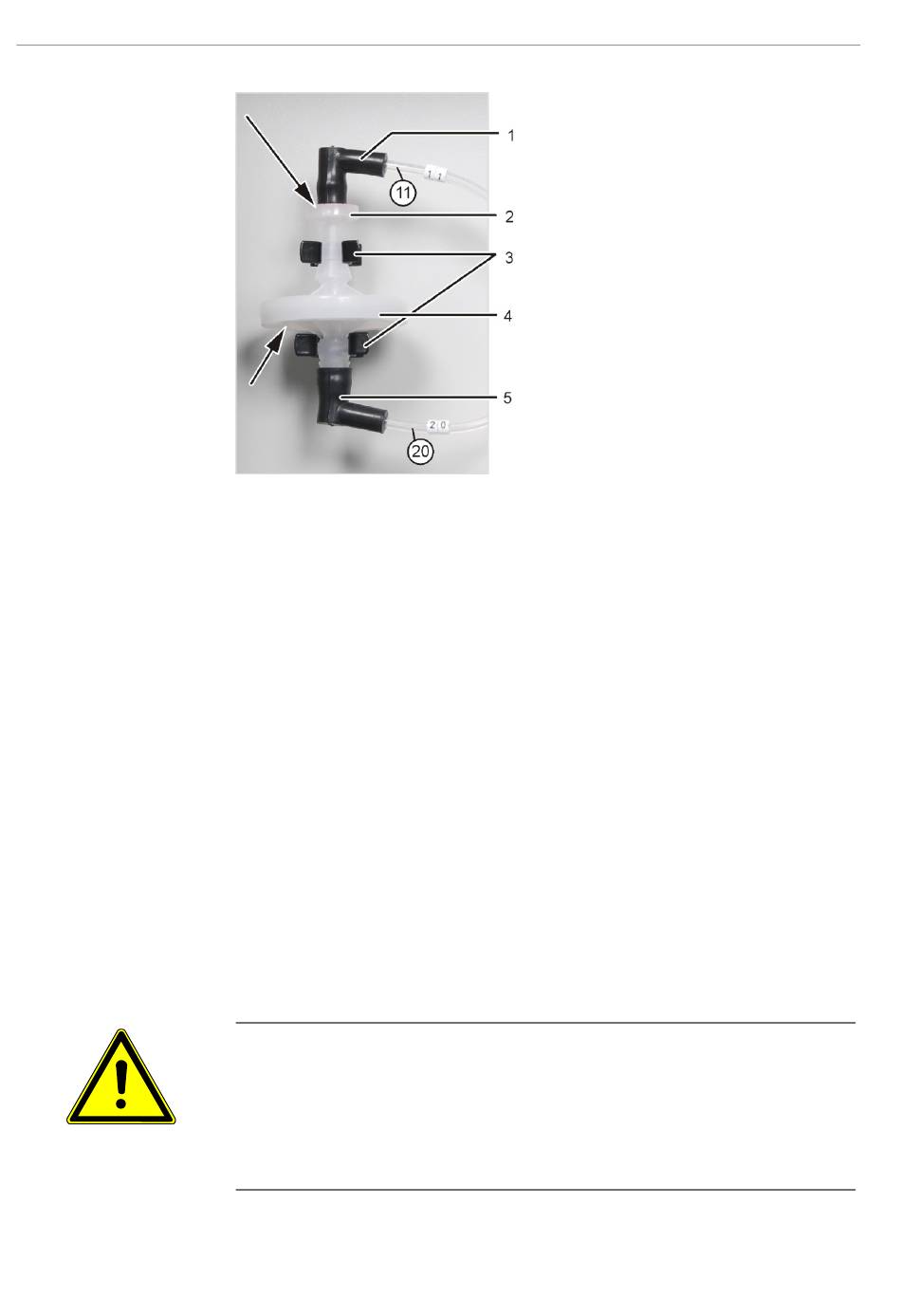

Fig. 55 Remplacer les pièges à eau sur la face avant
1 Connecteur FAST sur le tuyau 12
3 Attaches
5 Connecteur FAST sur le tuyau 20
} Ouvrir les portes de l' a nalyseur.
} Retirer le connecteur FAST sur le côté supérieur et inférieur des pièges à eau.
} Monter les nouveaux pièges à eau :
– L'inscription « INLET » sur le grand piège à eau (piège à aérosols) doit être tour-
née vers le bas.
– L'inscription du petit piège à eau (filtre de retenue à une voie) doit être tournée
vers le haut.
} Fixer le connecteur FAST sur le petit piège à eau supérieur et le grand piège à eau in-
férieur.
} Enfoncer les pièges à eau dans les attaches sur la paroi de l' a ppareil.
} Vérifier l'étanchéité du système.
} Refermer les portes avant.
En amont de la boîte à gaz se trouvent deux pièges à eau (préfiltre et filtre de retenue à
une voie). Dans le cas d' e rreurs de pression du gaz, ils protègent la boîte à gaz contre des
aérosols ou de l' e au montante. Pour remplacer les pièges à eau, il faut ouvrir la paroi de
gauche de l' a nalyseur.
ATTENTION
Risque de brûlure sur le module UV
Immédiatement après la mise à l' a rrêt de l' a ppareil, le réacteur UV est encore chaud.
¡ Avant de démonter le module UV, attendre au moins 30 min jusqu' à ce que le réac-
teur UV se soit refroidi.
multi N/C UVHS, multi N/C pharma UV
2 Filtre de retenue une voie
4 Préfiltre en tant que piège à aérosols
