multi N/C UVHS, multi N/C pharma UV
3
Structure et fonction
3.1
Structure
L'analyseur est un appareil de laboratoire compact dans lequel les composants princi-
paux sont bien installés. La structure de mesure complète comprend d'autres accessoires
et réactifs.
La commande de l' a nalyseur et l' é valuation des données mesurées sont assurées au
moyen du logiciel multiWin installé sur un ordinateur externe.
Tous les composants de l' a nalyseur devant être commandés ou maintenus par l' u tilisa-
teur sont accessibles par les deux portes sur la face avant.
L'analyseur est constitué des composants principaux suivants :
Système d'alimentation
¡
Boîte à gaz et tuyauterie
¡
¡
Réacteur UV avec appareil monté en série
¡
Séchage et purification du gaz de mesure
¡
Détecteur
Éléments d'affichage et de commande, raccords
¡
Système électronique
¡
Accessoires
¡

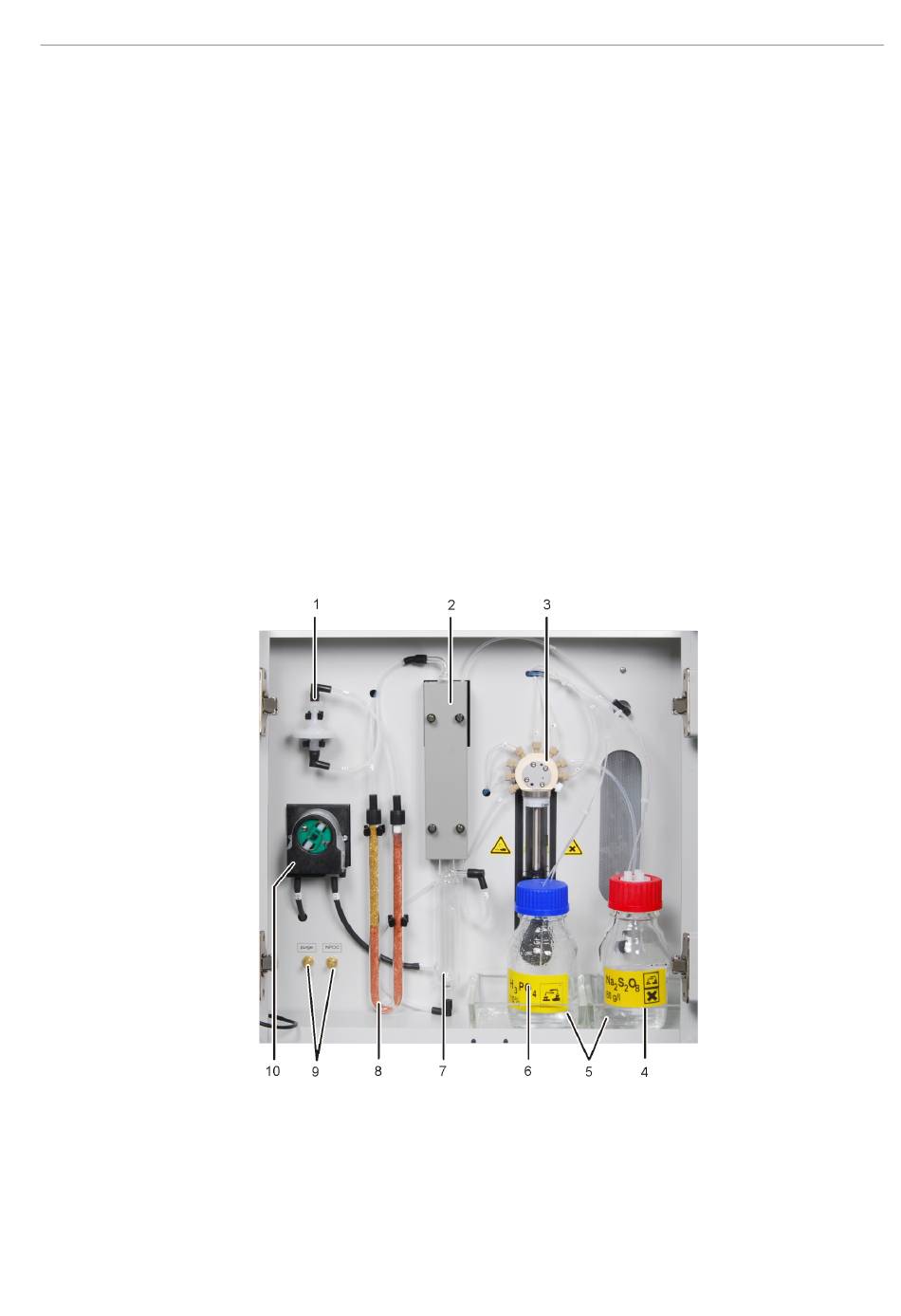

Fig. 1
Analyseur avec façade ouverte
1 Pièges à eau
3 Pompe d' i njection avec valve 9 ports
5 Bacs collecteurs
7 Réceptacle de condensat TIC
9 Soupapes à pointeau pour le réglage du
débit d' é vacuation
Structure et fonction
2 Bloc de refroidissement
4 Flacon de réactifs Na
S
2
6 Flacon de réactifs H
PO
3
8 Piège à halogènes
10 Pompe de condensat
O
2
8
:
4
15
