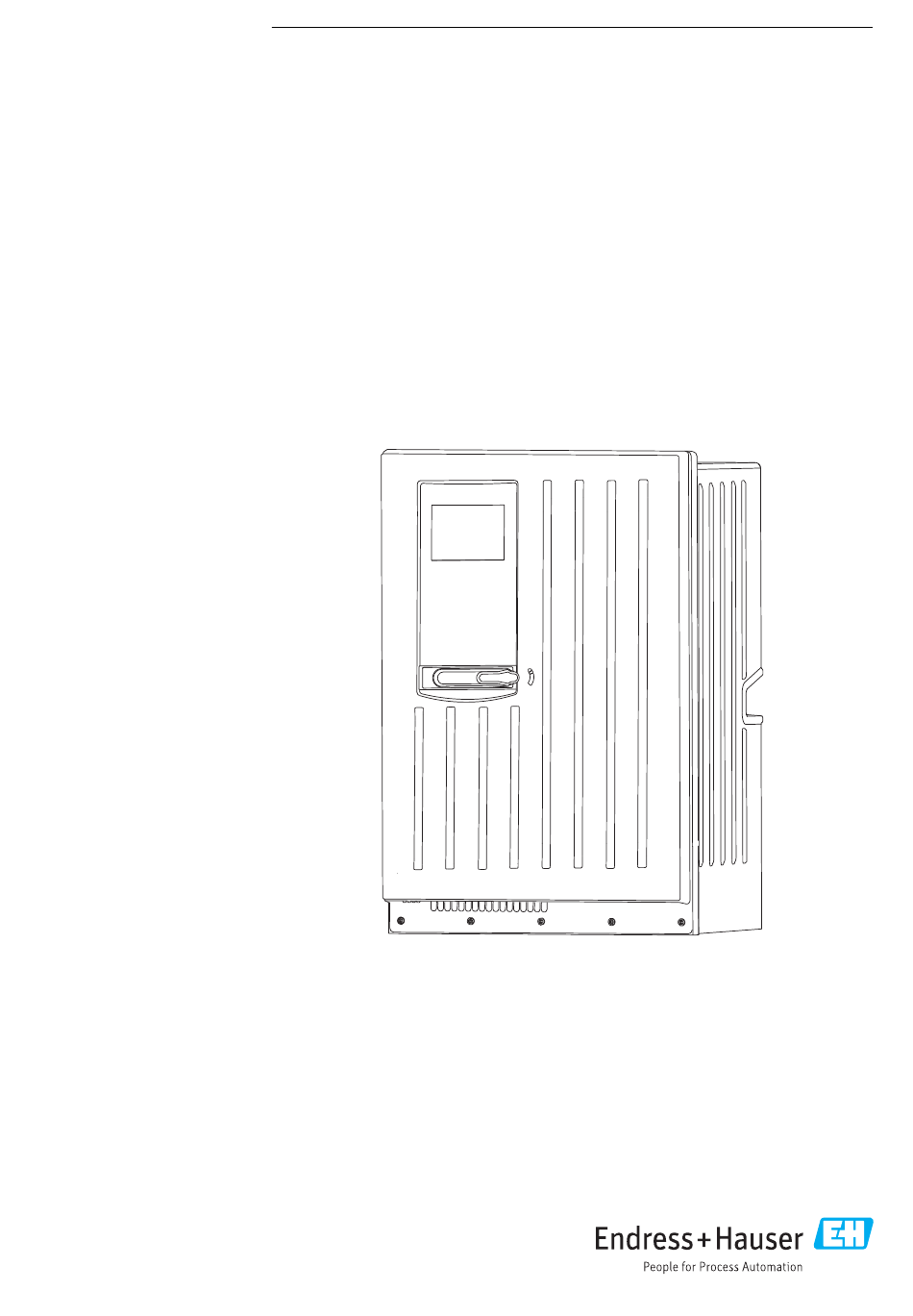

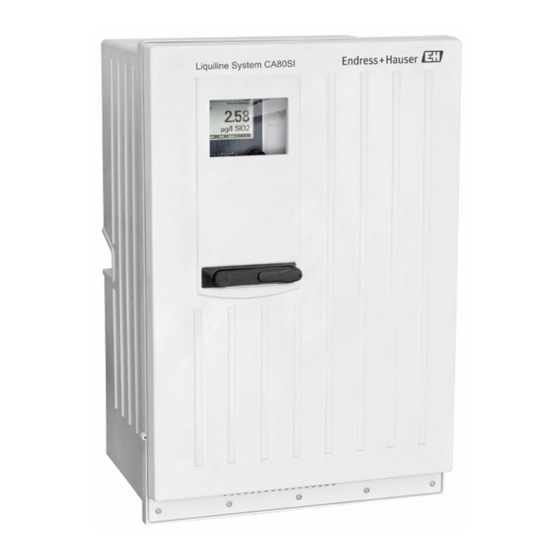

Page 1 Products Solutions Services BA01650C/14/FR/02.19 71466138 2020-01-31 Valable à partir de la version 01.07.00 Manuel de mise en service Liquiline System CA80SI Analyseur colorimétrique pour la silice...
Page 3: Table Des Matières
Liquiline System CA80SI Sommaire Sommaire Interface service ..... . . 39 Informations relatives au Bus de terrain ......40 document .
Page 4 Sommaire Liquiline System CA80SI 12.3 Remplacement des réactifs ....142 12.4 Réaliser un étalonnage du point zéro ..143 12.5 Remplacement des tuyaux ....143 12.6 Remplacer les éléments filtrants .
Page 5: Informations Relatives Au
Liquiline System CA80SI Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6: Documentation
En complément de ce manuel de mise en service, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Instructions condensées Liquiline System CA80SI, KA01281C • Manuel de mise en service Memosens, BA01245C • Description du logiciel pour les entrées Memosens •...
Page 7: Consignes De Sécurité
être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Liquiline System CA80SI est un analyseur par voie humide pour la détermination quasi continue de la concentration de silice dans l' e au ultra-pure et l' e au d' a limentation de chaudière.
Page 8: Sécurité Du Produit
Consignes de sécurité fondamentales Liquiline System CA80SI 4. Marquez les produits endommagés comme défectueux. En cours de fonctionnement : ‣ Si les défauts ne peuvent pas être éliminés : Les produits doivent être mis hors service et protégés contre une mise en service involontaire.
Page 9: Description Du Produit
Cache (devant la cuvette de trop-plein et le photomètre) A0036341  2 Exemple d' u n Liquiline System CA80SI : commutation de voie d' é chantillonnage, version 6 voies Platine Trop-plein Alimentation de l' é chantillon vers l' a nalyseur Arrivées d' é...
Page 10: Ensemble De Mesure
Description du produit Liquiline System CA80SI A0036338  3 Exemple d' u n Liquiline System CA80SI version 4/6 voies : platine avec soupapes de sécurité et filtre Soupape de sécurité Platine Filtre Ensemble de mesure L' e nsemble de mesure complet comprend : •...
Page 11: Architecture De L'appareil
Liquiline System CA80SI Description du produit Architecture de l'appareil 3.3.1 Codage des emplacements et des ports Slot BASE-E Ports A0040671  8 Emplacements et ports à l' a ffichage Valeur mesurée de l' a nalyseur (spécifique aux paramètres) A0040673 A0040672 ...
Page 12 Description du produit Liquiline System CA80SI Slot BASE2-E Slot 4 Port 1 Pin 41 A0039621  9 Réalisation d' u n plan de bornes avec l' e xemple du contact NO (borne 41) d' u n relais Endress+Hauser...
Page 13: Réception Des Marchandises Et Identification Du Produit
Liquiline System CA80SI Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 14: Contenu De La Livraison
Réception des marchandises et identification du produit Liquiline System CA80SI Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique • dans les papiers de livraison Obtenir des précisions sur le produit...
Page 15: Certificats Et Agréments
Liquiline System CA80SI Réception des marchandises et identification du produit Certificats et agréments 4.4.1 Marquage  Le système satisfait aux exigences des normes européennes harmonisées. Il est ainsi conforme aux prescriptions légales des directives UE. Par l' a pposition du marquage , le fabricant certifie que le produit a passé...
Page 16: Montage
Montage Liquiline System CA80SI Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
Page 17 Liquiline System CA80SI Montage 654 (25.74) A0028821  12 Liquiline System CA80 avec socle, dimensions en mm (in) (1.61) (2.20) A0036334  13 CA80SI version 1/2 voies : filtre (à gauche), réducteur de pression (à droite), dimensions en mm (in) 40 (1.57)
Page 18 Montage Liquiline System CA80SI 54 (2.13) 63,5 (2.5) A0036664  15 Dimensions de l' é querre de montage pour la soupape de sécurité Fixation (2 x M5) 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389  16 CA80SI version 4/6 voies : platine avec réducteurs de pression et filtres, dimensions en mm (in) 8 (0.31)
Page 19: Montage De L'analyseur Sur Un Mur
Liquiline System CA80SI Montage 5.1.3 Espacement requis lors du montage Espacement requis pour l' i nstallation de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775  18 Espacement minimum requis pour le montage. Unité de  19 Angle d' o uverture maximale mesure mm (in).
Page 20: Montage De La Version Avec Armoire Au Sol
Montage Liquiline System CA80SI  21 Fixation du support au boîtier A0036781  22 Fixation dans le support mural 1. Accrochez l' a nalyseur dans le support mural. 2. Fixez les deux parties supérieures du support mural avec les vis fournies.
Page 21 Liquiline System CA80SI Montage 624 (24.57) 530 (20.87) A0036783  23 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 A0036785  24 Fixation du socle 1. Vissez le socle au sol. 2. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux.
Page 22: Version 1/2 Voies : Montage De La Soupape De Sécurité Et Du Filtre
Montage Liquiline System CA80SI Version 1/2 voies : Montage de la soupape de sécurité et du filtre Version 1/2 voies : Emplacement de montage de la soupape de sécurité et du filtre L < 3 m L < 0,5 m (9.84 )
Page 23: Version 4/6 Voies : Montage De La Platine Avec Soupapes De Sécurité Et Filtres
Liquiline System CA80SI Montage 4. Monter la soupape de sécurité sur une surface plane, p. ex. sur une platine. Attention au sens d' é coulement. 5. Monter le filtre avec l' é querre de montage sur une surface plane, p. ex. sur une platine.
Page 24 Montage Liquiline System CA80SI Appareil à 4/6 voies : Emplacement de montage pour la commutation de voie d' é chantillonnage et la platine avec soupapes de sécurité et filtres L < 1m D + H < 3m (3.28 ) (9.84 ) A0036574 ...
Page 25: Version À 4/6 Voies : Montage De La Platine Avec Commutation De Voie D'échantillonnage
Liquiline System CA80SI Montage Version à 4/6 voies : Montage de la platine avec commutation de voie d'échantillonnage Le matériel de montage n' e st pas fourni ; il doit être fourni par le client sur site. ‣ A0040650 Monter la platine au moyen des trous de montage (en bleu).
Page 26: Raccordement Électrique
Raccordement électrique Liquiline System CA80SI Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
Page 27 Liquiline System CA80SI Raccordement électrique Dévisser les 6 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25). Rabattre la plaque porteuse vers l' a vant et la retirer. 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.
Page 28: Raccordement Des Capteurs Et Des Modules Supplémentaires
Raccordement électrique Liquiline System CA80SI 9. Guider le câble vers le compartiment de l' é lectronique. Après le raccordement : 1. Fixer le couvercle du compartiment de l' é lectronique à l' a ide des 6 vis. 2. Replier la plaque porteuse et utiliser les vis 6 pour la fixer après le raccordement.
Page 29 Liquiline System CA80SI Raccordement électrique Module de base E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  31 Module de base E  32 Schéma de raccordement du module de base E Alimentation pour capteurs numériques à...
Page 30 Raccordement électrique Liquiline System CA80SI 3. Réalisez le raccordement selon →  33,  29. 4. Mettez le blindage externe du câble à la terre via le presse-étoupe métallique du rail de mise à la terre sous le module de base E.
Page 31 Liquiline System CA80SI Raccordement électrique Entrées courant Module 2AI – –  37 Module  38 Schéma de raccordement Sorties courant – – – – – –  40 Schéma de  41 Module  42 Schéma de  39...
Page 32 Raccordement électrique Liquiline System CA80SI Relais Module 2R Module 4R  43 Module  44 Schéma de  45 Module  46 Schéma de raccordement raccordement Exemple : Raccordement de l' u nité de nettoyage par injection Chemoclean CYR10 CYR10...
Page 33 Liquiline System CA80SI Raccordement électrique 6.3.4 Raccordement de la communication numérique Module 485 128/SW Service DGND Termi- nation RS485  49 Schéma de  48 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Désignation...
Page 34 Raccordement électrique Liquiline System CA80SI Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...
Page 35: Réglages Hardware
Liquiline System CA80SI Raccordement électrique Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...
Page 36: Garantir L'indice De Protection
Raccordement électrique Liquiline System CA80SI 6.4.2 Adresse bus Régler l'adresse bus 1. Ouvrez le boîtier. 2. Réglez l' a dresse bus souhaitée à l' a ide des commutateurs DIP du module 485. Les adresses de bus valables se situent, pour PROFIBUS DP, entre 1 et 126 et, pour Modbus, entre 1 et 247.
Page 37 Liquiline System CA80SI Raccordement électrique Etat et spécifications de l' a ppareil ‣ Le débit et tous les câbles sont-ils intacts à l' e xtérieur ? Raccordement électrique ‣ Les câbles sont-ils libres de toute traction ? ‣ Les câbles ont-ils été posés sans boucles ni croisements ? ‣...
Page 38: Intégration Système
Intégration système Liquiline System CA80SI Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccorder le câble de communication de l' o rdinateur au port RJ45 du module 485 ou du module ETH. 485 / ETH Web Browser A0026779  57 Raccordement serveur web/Ethernet 7.1.2...
Page 39: Interface Service
Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 40: Bus De Terrain
Intégration système Liquiline System CA80SI FieldCare Service FXA291 A0029231  59 Vue d' e nsemble du raccordement 7.2.2 Établissement de la connexion de données 1. Démarrer FieldCare. 2. Établir une connexion avec la Commubox. Pour cela, sélectionner le ComDTM "CDI Communication FXA291".
Page 41 Liquiline System CA80SI Intégration système ‣ Raccordez le câble de données Modbus aux bornes du module de bus de terrain (RS 485) ou au port RJ45 (TCP) selon la description. Pour plus de détails sur la "Communication Modbus", voir les pages produit sur Internet (→...
Page 42: Options De Configuration
Options de configuration Liquiline System CA80SI Options de configuration Structure et principe du menu de configuration Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  61 Affichage (exemple)  60 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...
Page 43 Liquiline System CA80SI Options de configuration 8.2.2 Options de configuration Affichage uniquement • Vous pouvez uniquement lire les valeurs mais pas les modifier. • Les valeurs en lecture seule typiques sont : données de l' a nalyseur, données du capteur et informations système...
Page 44 Options de configuration Liquiline System CA80SI Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : •...
Page 45: Mise En Service
Liquiline System CA80SI Mise en service Mise en service Préparation ATTENTION Activités pendant que l'analyseur est en fonctionnement Risque de blessure et d' i nfection par le produit! ‣ Avant de déconnecter les tuyaux, s' a ssurer qu' a ucune action, p. ex. prélèvement d' é...
Page 46 Mise en service Liquiline System CA80SI 9.1.1 Schéma de raccordement des tuyaux Les diagrammes ci-dessous reflètent l' é tat au moment de la publication de cette documentation. Le schéma de raccordement des tuyaux qui s' a pplique à la version d' a ppareil est présent à...
Page 47 Liquiline System CA80SI Mise en service RN RK RB SP5 SP6 A0036791  64 Schéma de raccordement des tuyaux pour la version 4/6 voies Évacuation de l' é chantillon RB..N Réactifs RB, RK, RN Capteur de débit Solution standard 1 Soupape de sécurité...
Page 48 Mise en service Liquiline System CA80SI 9.1.3 Raccordement du tuyau d'arrivée de l'échantillon "SPx" A0036036 Tuyau d' é vacuation de l' é chantillon "D" et tuyau d' a rrivée de l' é chantillon SP1 et SP2 (version 1/2 voies) ou SPx (version 4/6 voies) Tuyau d' é...
Page 49 Liquiline System CA80SI Mise en service 2. Si une voie d' é chantillonnage n' e st pas utilisée : Ne pas retirer le bouchon d' é tanchéité rouge dans la soupape. 3. Retirer le bouchon d' é tanchéité des voies d' é chantillonnage.
Page 50 Mise en service Liquiline System CA80SI ‣ Retirer la cuvette. ‣ Soulever le couvercle en caoutchouc. Ne pas retirer les capillaires et ne pas les plier. ‣ Placer l' a gitateur magnétique dans la chambre de mesure en s' a ssurant qu' i l est à plat.
Page 51: Contrôle Du Fonctionnement
Liquiline System CA80SI Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
Page 52 Mise en service Liquiline System CA80SI 5. Pour retourner au mode mesure : appuyez sur la touche programmable ESC pendant au moins une seconde.  Votre analyseur fonctionne à présent avec la configuration de base que vous venez de définir. Les capteurs raccordés utilisent les réglages usine du type de capteur respectif et les derniers réglages d' é...
Page 53: Démarrage De La Mesure
Liquiline System CA80SI Mise en service 4. Monter le raccord M32, y compris le bouchon d' é tanchéité faisant partie des accessoires standard CA80SI, dans la base de l' a nalyseur. 5. Faire passer le tuyau à travers le nouveau raccord M32 vers l' e xtérieur, puis à travers le manchon du couvercle de flacon, jusqu' à...
Page 54: Configuration
Configuration Liquiline System CA80SI Configuration 10.1 Affichage 10.1.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
Page 55: Configuration Générale
Liquiline System CA80SI Configuration Icône Emplacement Description Barre d' e n-tête Mode de simulation actif ou Memocheck SIM raccordée A la valeur mesurée Une valeur simulée influence la valeur mesurée A la valeur mesurée La valeur mesurée affichée est simulée (pour les capteurs) Barre d' e n-tête...
Page 56 Configuration Liquiline System CA80SI Menu/Configurer/Configuration générale Fonction Options Info Tempo alarme 0 à 9999 s Ne sont affichées que les erreurs subsistant au- delà de la temporisation réglée. De cette Réglage par défaut manière, il est possible de supprimer les messages apparaissant brièvement suite à...
Page 57 Liquiline System CA80SI Configuration 10.2.3 Réglages du hold Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info Réglages Hold automatique Durée Hold 0 à 600 s L' é tat du hold est maintenu pendant la durée de la temporisation lorsque vous passez en mode Réglage par défaut...
Page 58 Configuration Liquiline System CA80SI Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registre évènements analyseur Sélection Tous les messages de diagnostic sont enregistrés • Mémoire circulaire Mémoire circulaire • Remplissage mémoire Lorsque la mémoire est pleine, l' e ntrée actuelle Réglage par défaut écrase automatiquement l' e ntrée la plus...
Page 59 Liquiline System CA80SI Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registres de données Pour les capteurs Memosens raccordés (en option) Nouveau Il est possible de créer un maximum de 8 registres de données. Nom du registre Texte libre, 20 caractères ‣...
Page 60 Configuration Liquiline System CA80SI Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Source de données Lecture seule Uniquement pour information. Si l' o n souhaite consigner une autre valeur, effacer ce registre et Valeur mesurée en créer un autre. Tps registre restant Lecture seule Indique les jours, les heures et les minutes restant jusqu' à...
Page 61 Liquiline System CA80SI Configuration Exemple : Nouveau registre de données (Configurer/Configuration générale/ Registres/Registres de données/Nouveau) 1. Effectuer les réglages : • Nom du registre Attribuer un nom. Exemple : "01". • Source de données Sélectionner une source de données. Exemple : Signal de l' e ntrée binaire 1.
Page 62 Configuration Liquiline System CA80SI Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag. Fonction Options Info Statut signal Sélection Les messages sont répartis en différentes • Maintenance (M) catégories d' e rreur selon NAMUR NE 107. • En dehors des ‣...
Page 63 Liquiline System CA80SI Configuration Modbus Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
Page 64 Configuration Liquiline System CA80SI Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Gestion utilisateur Liste des utilisateurs déjà Vue/édition Vous pouvez modifier des noms d' u tilisateur ou créés des mots de passe ou supprimer des utilisateurs. Un utilisateur a déjà été créé en usine : "admin"...
Page 65 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware de l' a nalyseur, du module de commande de l' a ctionneur: Menu/Diagnostic/Information système/.
Page 66 Configuration Liquiline System CA80SI Sauvegarde de la configuration La sauvegarde d' u ne configuration présente, entre autres, les avantages suivants : • Copie des réglages pour d' a utres appareils • Commutation simple et rapide entre les différentes configurations, par ex. pour des comptes d' u tilisateurs différents ou en cas de changement récurrent du type de capteur...
Page 67 Liquiline System CA80SI Configuration 4. Sélectionnez ensuite Exporter .  Si vous avez déjà attribué un nom au fichier, il vous sera demandé si vous souhaitez écraser la configuration existante. 5. Utilisez OK pour confirmer, ou annulez et choisissez un nouveau nom de fichier.
Page 68: Analyseur
Configuration Liquiline System CA80SI Vous pouvez régler le mot de passe pour verrouiller les touches ici : Menu/Configurer/ Configuration générale/Configuration étendue/Gestion données/Changer le mot de passe. 1. Entrez le mot de passe actuel (par défaut 0000).  Entrer le nouveau mot de passe 2.
Page 69 Liquiline System CA80SI Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Signal pour accès process Sélection Toujours accessible: le niveau du signal d' e ntrée • Toujours accessible aux entrées binaires n' a ffecte pas les actions • Entrée binaire x:y nécessitant un échantillon (mesure, étalonnage, nettoyage).
Page 70 Configuration Liquiline System CA80SI Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Standard S1 Sélection 1 à 20 % Réglage par défaut Réactif RB Sélection 1 à 40 % Réglage par défaut 10 % Réactif RK Sélection 1 à 40 % Réglage par défaut 10 % Réactif RN...
Page 71 Liquiline System CA80SI Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Code diag. 727 Lecture seule Enregist. courbe d\' a bsorbance En mode automatique Sélection Off: L' e nregistrement n' e st possible qu' e n mode • Off manuel • On On: L' e nregistrement a lieu également en mode...
Page 72 Configuration Liquiline System CA80SI Menu/Configurer/Analyseur/Mesure Fonctionnement Options Info Séquence de mesures Sélection Définit l' o rdre des voies en mode automatique. • SP1 Est affiché uniquement dans le cas d' u n appareil • SP2 à deux, quatre ou six voies.
Page 73 Liquiline System CA80SI Configuration 10.3.3 Étalonnage Menu/Configurer/Analyseur/Etalonnage Fonctionnement Options Info Condition démarrage Sélection L' é talonnage peut démarrer soit immédiatement • Immédiat soit à une date ou une heure définie. • Date/heure • Désactivé Réglage par défaut Immédiat Si la condition de démarrage sélectionnée est Immédiat Date 01.01.1970 à...
Page 74: Entrées Courant
Configuration Liquiline System CA80SI 10.4 Entrées courant L' e ntrée peut être utilisée par exemple comme source de données pour les contacts de seuil et les registres. De plus, les valeurs externes peuvent être mises à disposition comme valeurs de consigne pour les régulateurs.
Page 75: Entrées Et Sorties Binaires
Liquiline System CA80SI Configuration 10.5 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • Via un signal d' e ntrée numérique •...
Page 76 Configuration Liquiline System CA80SI Profitez de l' a vantage de la régulation quasi inusable avec les sorties binaires par rapport à une commande avec relais. La modulation d' i mpulsions en fréquence (PFM) permet d' a tteindre un dosage quasi continu avec une pompe doseuse ayant une fréquence d' e ntrée plus élevée.
Page 77 Liquiline System CA80SI Configuration CA80 en tant que maître de nettoyage pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 A0029241  66 Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
Page 78 Configuration Liquiline System CA80SI Menu/Configurer/Entrées/Entrée binaire x:y Fonctionnement Options Info Entrée binaire Sélection Type signal Sélection Signal statique Niveau signal Sélection Indique le niveau de signal actif : • Haut • Bas Signaux d' e ntrée entre 0 et 5 V DC Haut Signaux d' e ntrée entre 11 et 30 V DC...
Page 79 Liquiline System CA80SI Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonctionnement Options Info Entrée binaire Sélection Type signal Sélection Signal statique Niveau signal Sélection Indique le niveau de signal actif : • Haut • Bas Signaux d' e ntrée entre 0 et 5 V DC Haut Signaux d' e ntrée entre 11 et 30 V DC...
Page 80 Configuration Liquiline System CA80SI 2. Sous Délai, régler la temporisation d' u ne activité nécessitant un échantillon (mesure, étalonnage ou nettoyage). 3. Sous Durée SP%C, régler la durée pendant laquelle le signal doit rester actif. La durée peut être plus longue que le délai d' e xécution. La valeur possible maximale est égale au délai d' e xécution plus la durée de la mesure.
Page 81 Liquiline System CA80SI Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Type signal = FPM Fréquence max. 100,00 à 1000,00 Hz Fréquence maximale du signal d' e ntrée de fréquence d' i mpulsion variable Réglage par défaut Doit être égale aux limites supérieures 1000.00 Hz...
Page 82 Configuration Liquiline System CA80SI 10.5.3 Configuration des sorties binaires Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Active/désactive la sortie • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 83 Liquiline System CA80SI Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = FPM Fréquence max. 1,00 à 1000,00 Hz Fréquence maximale du signal de sortie de fréquence d' i mpulsion variable Réglage par défaut Doit être égale aux limites supérieures 1000.00 Hz...
Page 84: Sorties Signal
Configuration Liquiline System CA80SI 10.6 Sorties signal 10.6.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Il est possible de configurer des sorties courant supplémentaires avec des modules d' e xtension. Réglage de la gamme de sortie courant ‣...
Page 85 Liquiline System CA80SI Configuration Valeur mesurée en fonction de la Source de données Source de données Valeur mesurée Sélection Valeur principale pH verre Sélection • Valeur brute mV pH ISFET • pH • Température Redox Sélection • Température • Redox mV •...
Page 86 Configuration Liquiline System CA80SI Source de données Valeur mesurée Sélection • Température • CAS • Transmission • Absorbance • DCO • DBO Régulateur 1 Sélection Entrée courant 1 ... 3 • Bipolaire (uniquement pour les sorties courant) Régulateur 2 • Unipolaire+ Température 1 ...
Page 87 Liquiline System CA80SI Configuration Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
Page 88 Configuration Liquiline System CA80SI 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 89 Liquiline System CA80SI Configuration Fonction = Régulateur Fonctionnement Options Info Fréquence maximale 1 à 180 min Nombre maximum d' i mpulsions par minute Le régulateur calcule la durée d' i mpulsion Mode de fonction. = PFM Réglage par défaut conformément à ce réglage.
Page 90 Configuration Liquiline System CA80SI Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage(pour capteurs) Fonctionnement Options Info Attributions Sélection Il est possible d' i ndiquer ici comment une • Aucune fonction de nettoyage doit être affichée pour le • Dépend du type de relais.
Page 91 Liquiline System CA80SI Configuration 3. Définir le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  85 Remarque : En cas de sélection de Comportement Hold= Geler , non seulement le système balise l' é...
Page 92: Fonctions Additionnelles
Configuration Liquiline System CA80SI 3. Définissez le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  85 4. Dans le cas de régulateurs, définissez également le type de grandeurs réglantes.
Page 93 Liquiline System CA80SI Configuration Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
Page 94 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Programme nettoyage Sélection Choisir ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 ... 4 Réglage par défaut...
Page 95 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
Page 96 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
Page 97 Liquiline System CA80SI Configuration La zone neutre sert à supprimer les trop petits écarts de régulation (e). L' é cart de régulation ainsi filtré alimente alors le régulateur PID effectif, qui se divise en 3 parties (de haut en bas) conformément aux composantes P (proportionnelle), I (intégrale) et D (différentielle).
Page 98 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurer d' a bord le régulateur et laisser le • Off commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, il est Réglage par défaut...
Page 99 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Type Régulateur Sélection Selon l' a ctionneur ayant été connecté, le process • PID 1 plage est influencé dans une seule direction (p. ex . • PID 2 plages chauffage) ou dans les deux directions (p. ex.
Page 100 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (p. ex.
Page 101 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 102 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquer la valeur mesurée qui doit être la Dépend de Source de grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut...
Page 103 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
Page 104 Configuration Liquiline System CA80SI Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
Page 105 Liquiline System CA80SI Configuration 10.7.3 Programmes de nettoyage pour les capteurs ATTENTION Nettoyage non désactivé lors de l'étalonnage ou de la maintenance Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Si un système de nettoyage est raccordé, il convient de le mettre à l' a rrêt avant de retirer le capteur du produit.
Page 106 Configuration Liquiline System CA80SI Chemoclean L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  32) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Fonction Options Info Temps nettoyage 0 à...
Page 107 Liquiline System CA80SI Configuration Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
Page 108 Configuration Liquiline System CA80SI Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour lancer •...
Page 109 Liquiline System CA80SI Configuration Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
Page 110 Configuration Liquiline System CA80SI Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que l' o n utilise un capteur pH en verre, un capteur ISFET ou l' é...
Page 111 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conductivité dégazée Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique est le capteur en aval raccordé...
Page 112 Configuration Liquiline System CA80SI Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat pour surveiller, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double...
Page 113 Liquiline System CA80SI Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 114 Configuration Liquiline System CA80SI Symbole Configuration Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique...
Page 115 Liquiline System CA80SI Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonctionnement Options Info Formule Texte libre Tableau →  113  S' a ssurer que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas pertinents.
Page 116 Configuration Liquiline System CA80SI 2. Configurer la fonction mathématique Formule: Source A = entrée signal phosphate et Source B = entrée signal débit volumique.  Formule : A*B*x (où x est un facteur de proportionnalité spécifique à l' a pplication) 3.
Page 117: Diagnostic Et Suppression Des
Liquiline System CA80SI Diagnostic et suppression des défauts Diagnostic et suppression des défauts 11.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
Page 118: 11.2 Information De Diagnostic Dans L' A Ffichage Local
Diagnostic et suppression des défauts Liquiline System CA80SI Problème Cause possible Tests et/ou mesures correctives Pas de réactifs / échantillon Vérifier les niveaux Vérifier les tuyaux de réactifs Vérifier l' é chantillon Cuve optique contaminée Réaliser un étalonnage avec solution standard Nettoyer manuellement, puis répéter...
Page 119: Adaptation Des Informations De Diagnostic
Liquiline System CA80SI Diagnostic et suppression des défauts 11.5 Adaptation des informations de diagnostic 11.5.1 Classification des messages de diagnostic Dans le menu DIAG/Liste diagnostics , vous trouverez plus d' i nformations sur les messages de diagnostic affichés. Selon Namur NE 107, les messages de diagnostic sont caractérisés par : •...
Page 120 Diagnostic et suppression des défauts Liquiline System CA80SI Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé.
Page 121: Aperçu Des Informations De Diagnostic
Liquiline System CA80SI Diagnostic et suppression des défauts 11.6 Aperçu des informations de diagnostic 11.6.1 Messages de diagnostic généraux, spécifiques à l'appareil N° Message Réglages usine Tests ou mesures correctives Autodiag. actif Attendre la fin de l' a utotest Hold actif Les valeurs de sortie et l' é...
Page 122 Diagnostic et suppression des défauts Liquiline System CA80SI N° Message Réglages usine Tests ou mesures correctives Avertissement tuyau La fin de la durée de vie du tuyau de pompe sera pompe atteinte prochainement Affichage sous Menu/Diagnostic/Information temps de fonctionnement/Durée de vie tuyau pompe Planifier le remplacement.
Page 123 Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Contrôle capteur Pas de signal de mesure du capteur Vérifier le raccordement du capteur. Vérifier le capteur, le remplacer si nécessaire. Capteur température Capteur de température défectueux dans le réacteur, la cuvette ou le système de préchauffage...
Page 124 Diagnostic et suppression des défauts Liquiline System CA80SI N° Message Réglages usine Tests ou mesures correctives Courant en dessous de Causes la limite • Capteur à l' a ir • Bulles d' a ir dans la sonde Gamme signal cour.
Page 125 Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Etalonnage expiré L' é talonnage a échoué ou n' e st pas fiable Causes possibles : Les critères de stabilité ne sont pas atteints Vérifier la configuration et répéter...
Page 126 Diagnostic et suppression des défauts Liquiline System CA80SI N° Message Réglages usine Tests ou mesures correctives Avertissement Seuils de conductivité et de débit dépassés. Causes échangeur cation. possibles : • Résine épuisée • Conduite bouchée ‣ Vérifier l' a pplication.
Page 127: Messages De Diagnostic En Cours
Liquiline System CA80SI Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Entrée courant faible Entrée courant trop faible À 4 à 20 mA, le courant d' e ntrée est plus faible que le courant de défaut inférieur.
Page 128: Liste De Diagnostic
Diagnostic et suppression des défauts Liquiline System CA80SI Une description de toutes les autres fonctions du menu de diagnostic se trouve dans les chapitres suivants. 11.8 Liste de diagnostic Vous trouverez ici tous les messages de diagnostic en cours. Chaque message est horodaté. En outre, la configuration et la description du message sont affichées tel que cela a été...
Page 129 Liquiline System CA80SI Diagnostic et suppression des défauts 11.9.2 Menu Registres DIAG/Registres Fonctionnement Options Info Tous les évènements Liste chronologique de toutes les entrées des registres avec indication du type d' é vénement Montrer Les événements sont Sélectionner un événement particulier pour affichés...
Page 130 Diagnostic et suppression des défauts Liquiline System CA80SI Il est également possible d' a dapter l' a ffichage aux exigences individuelles : • Un appui sur le bouton navigateur dans l' a ffichage graphique permet d' a ccéder à des options supplémentaires comme le zoom et le décalage x/y du graphe.
Page 131 Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Source de données Lecture seule Affiche la voie de mesure Paramètre mesuré...
Page 132 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Registres Fonctionnement Options Info Régler la fenêtre de Il est possible d' i ndiquer ici les heures de début et tracé de fin des entrées du registre à afficher graphiquement. Début courbe Sélection...
Page 133: 11.10 Informations Système
Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données PE1 été...
Page 134 Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Information système Fonctionnement Options Info Version MPL Lecture seule Version actuelle Module de contrôle FXAB1 Lecture seule • Version firmware • Version Hardware Photomètre Lecture seule • Version firmware • Version Hardware...
Page 135: 11.11 Informations Sur Le Capteur
Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Information système Fonctionnement Options Info Sauvegarder information système Sauvegarder sur carte SD Attribution automatique Les informations sont sauvegardées du nom du fichier sur une carte SD dans un sous- (horodaté) répertoire "sysinfo".
Page 136: 11.13 Test De L'appareil
Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Simulation Principe de fonctionnement Options Info Sortie courant x:y Simulation d' u n courant de sortie Ce menu apparaît autant de fois qu' i l y a de sorties courant. Simulation Sélection Si vous simulez la valeur à...
Page 137 Liquiline System CA80SI Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Valeur brute Lecture seule Chauffage cuvette Test de chauffage cuvette Température Affiche la température de chauffage de la cuvette actuelle Courant Affiche le courant de chauffage actuel en ampères...
Page 138: 11.14 Réinitialiser
Diagnostic et suppression des défauts Liquiline System CA80SI DIAG/Test système Fonction Options Info Test voie Sélectionner la voie de mesure à tester Après avoir effectué la sélection, appuyer sur Confirmer . Confirmer Seringue Selection seringue Sélection • Aucune • 1 •...
Page 139: 11.16 Historique Du Firmware
Liquiline System CA80SI Diagnostic et suppression des défauts "Reset" permet de remettre l' i ndication du compteur à zéro". 11.16 Historique du firmware Date Version Modifications du firmware Documentation 03/2019 1.06.08 Extension BA01650C/07/../02.19 • Implémentation du mode manuel • Améliorations •...
Page 140: Maintenance
Maintenance Liquiline System CA80SI Maintenance Effets sur le process et la commande de process ‣ Prendre toutes les mesures nécessaires à temps pour garantir la sécurité de fonctionnement et la fiabilité du point de mesure. AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort...
Page 141: Nettoyage
Liquiline System CA80SI Maintenance Intervalle Travaux de maintenance ‣ Tous les 6 mois Remplacer les seringues et les raccords de tuyau sur les seringues. ‣ Vérifier visuellement la cuvette par rapport à des fissures et une décoloration. Remplacer la cuvette si elle est endommagée.
Page 142: Remplacement Des Réactifs
Maintenance Liquiline System CA80SI 4. Lancer le rinçage : Menu/Opération /Maintenance/Mise hors service/Rincer avec eau doit être sélectionné.  Les tuyaux sont rincés automatiquement et vidés. Cette procédure dure env. 8 minutes. 5. Une fois l' o pération terminée, retirer les tuyaux du bécher et les sécher avec un essuie-tout propre.
Page 143: Réaliser Un Étalonnage Du Point Zéro
Liquiline System CA80SI Maintenance 12.3.1 Durée de conservation des réactifs Réactif RN (préparé par le client) 3 mois Réactifs RK et RB prêts à l' e mploi 12 mois Dans des conditions ambiantes défavorables, la durée de conservation des réactifs peut expirer même avant que les réactifs ne soient consommés.
Page 144: Remplacer Les Éléments Filtrants
Maintenance Liquiline System CA80SI 8. Sélectionner tous les flacons et appuyer sur OK pour confirmer. 9. Sélectionner l' C onfirmer les flacons insérés. 10. Appuyer sur la touche programmable MODE et sélectionner Continuer mode automatique ou Démarrage mode auto. Remplacement du tuyau de pompe Le remplacement du tuyau de pompe ne fait pas partie des activités de maintenance...
Page 145: Nettoyage De L'agitateur Magnétique
Liquiline System CA80SI Maintenance 2. Retirer l' a daptateur et la seringue de l' e ntraînement de la seringue. Pour cela, tenir la seringue par l' e xtrémité inférieure du bloc noir et le retirer de la broche métallique. Insertions d'une/de nouvelle(s) 1.
Page 146: Mise Hors Service
Maintenance Liquiline System CA80SI 12.9 Mise hors service ATTENTION Activités pendant que l'analyseur est en fonctionnement Risque de blessure et d' i nfection par le produit! ‣ Avant de déconnecter les tuyaux, s' a ssurer qu' a ucune action, p. ex. prélèvement d' é...
Page 147 Liquiline System CA80SI Maintenance 4. Lancer le rinçage : Menu/Opération /Maintenance/Mise hors service/Rincer avec eau doit être sélectionné.  Les tuyaux sont rincés automatiquement et vidés. Cette procédure dure env. 8 minutes. 5. Une fois l' o pération terminée, retirer les tuyaux du bécher et les sécher avec un essuie-tout propre.
Page 148: Réparation
Réparation Liquiline System CA80SI Réparation 13.1 Pièces de rechange Pour toute question concernant les pièces de rechange, contacter le SAV Endress +Hauser. Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x/860 : support mural 71218400 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : socle du boîtier...
Page 149: Retour De Matériel
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 150: Accessoires
Accessoires Liquiline System CA80SI Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. ‣ Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. 14.1 Accessoires de montage Kit CA8x –...
Page 151: Capteurs
Liquiline System CA80SI Accessoires 14.3 Capteurs 14.3.1 Électrodes de pH en verre Orbisint CPS11D • Capteur de pH pour technologie de process • Version SIL en option pour le raccordement à un transmetteur SIL • Avec diaphragme PTFE anticolmatage • Configurateur de produit sur la page produit : www.fr.endress.com/cps11d...
Page 152 Accessoires Liquiline System CA80SI Ceragel CPS72D • Electrode de redox avec système de référence comprenant un piège à ions • Configurateur de produit sur la page produit : www.fr.endress.com/cps72d Information technique TI00374C Orbipac CPF82D • Capteur de redox compact pour installation intégrée ou immergée dans l' e au industrielle et les eaux usées...
Page 153 Liquiline System CA80SI Accessoires Memosens COS81D • Capteur optique stérilisable pour l' o xygène dissous • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos81d Information technique TI01201C 14.3.6 Capteurs de dioxyde de chlore et de chlore CCS50D •...
Page 154: Fonctionnalités Supplémentaires
Accessoires Liquiline System CA80SI 14.3.10 Mesure d'interface Turbimax CUS71D • Capteur pour la mesure de voile de boue • Capteur d' i nterface à ultrasons • Configurateur de produit sur la page produit : www.fr.endress.com/cus71d Information technique TI00490C 14.4 Fonctionnalités supplémentaires ‣...
Page 155: Câble De Mesure
Liquiline System CA80SI Accessoires Kits de transformation 71219868 Kit de mise à niveau CM442/CM444/CM448/CSF48/CA80 ; module d' e xtension 485 ; EtherNet/IP (+ serveur web) 71279809 Kit de mise à niveau CM442/CM444/CM448/CSF48/CA80 ; module d' e xtension ETH + Modbus 71279812 Kit de mise à...
Page 156: Caractéristiques Techniques
Caractéristiques techniques Liquiline System CA80SI Caractéristiques techniques 15.1 Entrée Grandeurs mesurées [mg/l, µg/l, ppm, ppb] Gamme de mesure CA80SI-**AH* : 0,5 … 200 µg/l (ppb) CA80SI-**AJ* : 50 … 5 000 µg/l (ppb) Types d' e ntrée • 1, 2, 4 ou 6 voies de mesure (paramètre principal de l' a nalyseur) •...
Page 157: Sorties Courant, Actives
Liquiline System CA80SI Caractéristiques techniques Serveur web et Modbus TCP Codage du signal IEEE 802.3 (Ethernet) Vitesse de transmission des données 10 / 100 MBd Séparation galvanique Raccordement RJ45, M12 en option Adresse IP DHCP ou configuration via menu EtherNet/IP Codage du signal IEEE 802.3 (Ethernet)
Page 158: Sorties Relais
Caractéristiques techniques Liquiline System CA80SI 15.4 Sorties relais Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) • 2 ou 4 contacts inverseurs unipolaires (en option avec modules d' e xtension) Charge maximale • Relais alarme : 0,5 A •...
Page 159: Données Spécifiques Au Protocole
Liquiline System CA80SI Caractéristiques techniques 15.5 Données spécifiques au protocole Modbus RS485 Protocole RTU/ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
Page 160: Alimentation
Caractéristiques techniques Liquiline System CA80SI Maximum RPI 10000 ms Intégration système EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory Talk SE Données IO Input (T → O) Etat de l' a ppareil et message de diagnostic avec la plus haute priorité...
Page 161: Caractéristiques De Performance
Liquiline System CA80SI Caractéristiques techniques Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de •...
Page 162: Environnement
Caractéristiques techniques Liquiline System CA80SI Quantité de réactif requise • 200 µl par réactif et mesure pour des intervalles de mesure ≥ 15 minutes • Pour un intervalle de mesure de 20 min, un kit de réactifs (1000 ml) dure env. 65 jours •...
Page 163: 15.10 Construction Mécanique
Liquiline System CA80SI Caractéristiques techniques Pression de process 1 … 5 bar (14,5 … 72,5 psi) Recommandé : 1,5 … 3 bar (21,8 … 43,5 psi) Débit d' é chantillon 60 … 250 ml/min (2,0 … 8,5 fl.oz/min) Recommandé : 70 ml/min (2,4 fl.oz/min) Consistance de l' é...
Page 164 Caractéristiques techniques Liquiline System CA80SI Tuyaux • C-Flex • Norprene • PEEK • Polyuréthane • PTFE • PVC Connecteur enfichable (connecteur enfichable John-Guest) Raccord process Connecteur de tuyau enfichable pour tuyaux rigides avec diamètre extérieur de 6 mm Endress+Hauser...
Page 165: Index
Liquiline System CA80SI Index Index Affichage ....... 54 Avancée ....... . 61 Accessoires Configuration .
Page 166 Index Liquiline System CA80SI Entrées Binaires ....... . 75 Maintenance ......140 Entrées courant .
Page 167 Liquiline System CA80SI Index Serveur Web ......38, 39 Types d' e ntrée ......156 Tension d' a limentation .
Page 168 www.addresses.endress.com...

Endress+Hauser Liquiline System CA80SI Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser Liquiline System CA80SI

Sommaire des Matières pour Endress+Hauser Liquiline System CA80SI

Table des Matières
