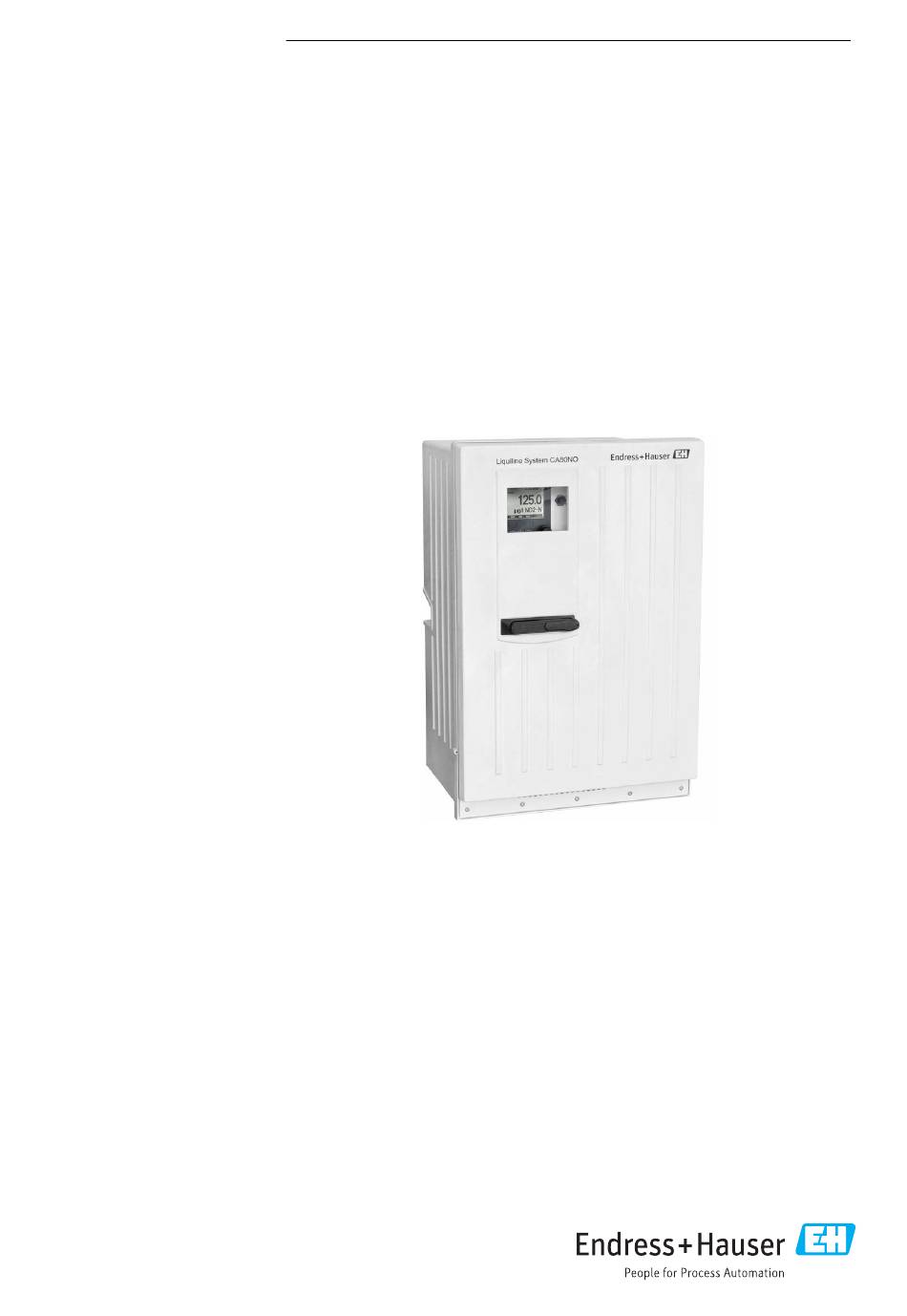

Instructions condensées
Liquiline System CA80NO
Analyseur colorimétrique pour les nitrites
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80NO

Sommaire des Matières pour Endress+Hauser Liquiline System CA80NO

  • Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2 Liquiline System CA80NO Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...

  • Page 3: Table Des Matières

    Liquiline System CA80NO Sommaire Sommaire Informations relatives au document ..........4 Mises en garde .

  • Page 4: Informations Relatives Au Document

    Informations relatives au document Liquiline System CA80NO Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)

  • Page 5: Documentation

    En complément de ce manuel d' I nstructions condensées, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Manuel de mise en service Liquiline System CA80NO • Description de l' a ppareil • Mise en service •...

  • Page 6: Consignes De Sécurité De Base

    Utilisation conforme Le Liquiline System CA80NO est un analyseur par voie humide pour la détermination quasi continue de la concentration de nitrites dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...

  • Page 7: Sécurité De Fonctionnement

    Liquiline System CA80NO Consignes de sécurité de base Sécurité de fonctionnement Avant de mettre l'ensemble du point de mesure en service : Vérifiez que tous les raccordements sont corrects. Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés.
  • Page 8 Consignes de sécurité de base Liquiline System CA80NO Il appartient à l' o pérateur lui-même de mettre en place les mesures de sécurité informatiques qui protègent en complément l' a ppareil et la transmission de ses données conformément à son propre standard de sécurité.

  • Page 9: Réception Des Marchandises Et Identification Du Produit

    Liquiline System CA80NO Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 10: Adresse Du Fabricant

    Réception des marchandises et identification du produit Liquiline System CA80NO 3.2.2 Identification du produit Page produit www.fr.endress.com/ca80no Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique •...

  • Page 11: Autres Normes Et Directives

    Liquiline System CA80NO Montage 3.4.2 Autres normes et directives cCSAus Le produit satisfait aux exigences selon "CLASS 2252 06 - Process Control Equipment" et "CLASS 2252 86 - Process Control Equipment". Il a été testé conformément aux normes canadiennes et américaines : CAN/CSA-C22.2 No. 61010-1-12 UL Std. No. 61010-1 (3 Edition).

  • Page 12: Dimensions

    Montage Liquiline System CA80NO 4.1.1 Dimensions 463 (18.23) 530 (20.87) A0028820  1 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...
  • Page 13 Liquiline System CA80NO Montage 654 (25.74) A0028821  3 Liquiline System CA80 avec socle, dimensions en mm (in) Endress+Hauser...

  • Page 14: Emplacement De Montage

    Montage Liquiline System CA80NO 1800 (70.9) 8 (0.31) A0041592  4 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch) 4.1.2 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants : ‣...

  • Page 15: Espacement Requis Lors Du Montage

    Liquiline System CA80NO Montage 4.1.3 Espacement requis lors du montage Espacement requis pour l' i nstallation de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775  5 Espacement minimum requis pour le montage.  6 Angle d' o uverture maximale Unité...

  • Page 16: Montage De L'analyseur

    Montage Liquiline System CA80NO Montage de l'analyseur 4.2.1 Montage de l'analyseur sur un mur ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣ En cas de montage mural, vérifiez que l' a nalyseur est entièrement attaché au support mural en haut et en bas et fixez-le à...
  • Page 17 Liquiline System CA80NO Montage Fixer le support et l' u nité de support mural en place à l' a ide de la vis fournie (2). 4.2.2 Montage de la version avec armoire au sol ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣...

  • Page 18: Version "Outdoor" : Montage Sur Une Colonne

    Montage Liquiline System CA80NO Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.

  • Page 19: Outillage Requis Pour Le Montage Sur Colonne

    Liquiline System CA80NO Montage Ériger la colonne et la monter de façon sûre sur la fondation à l' a ide de 4 vis de fixation (à fournir par le client Outillage requis pour le montage sur colonne Les outils suivants, qui doivent être fournis par le client au point d' i nstallation, sont nécessaires pour monter l' a nalyseur sur la colonne :...

  • Page 20: Montage De L'analyseur Sur La Colonne

    Montage Liquiline System CA80NO Montage de l'analyseur sur la colonne A0041425 A0041426  11 Analyseur monté sur la colonne (vue de  12 Analyseur monté sur la colonne (vue face) arrière) Monter l' é lément de serrage du dispositif de retenue de la colonne sur les tiges de retenue et la colonne en utilisant les écrous.
  • Page 21 Liquiline System CA80NO Montage Monter les contre-pièces et fixer le dispositif de retenue de la colonne à l' a ide de rondelles élastiques et d' é crous. Monter l' u nité de support mural (contenue dans la livraison de l' a nalyseur) sur le dispositif de retenue de la colonne.
  • Page 22 Montage Liquiline System CA80NO Insérer l' e ntretoise. Visser l' é trier de suspension de l' u nité de support mural (contenu dans la livraison de l' a nalyseur) sur l' a nalyseur. Endress+Hauser...

  • Page 23: Contrôle Du Montage

    Liquiline System CA80NO Raccordement électrique Accrocher l' a nalyseur. Fixer en place l' u nité de support mural supérieure à l' a ide de la vis fournie. Contrôle du montage Après le montage, vérifiez que tous les raccordements ont été effectués correctement.

  • Page 24: Conditions De Raccordement

    Raccordement électrique Liquiline System CA80NO ‣ Avant de réaliser le raccordement électrique, vérifiez si le câble d' a limentation préinstallé est conforme aux spécifications nationales locales en matière de sécurité électrique. Conditions de raccordement 5.1.1 Types de câbles Câble d' a limentation Câble d' a limentation avec bouchon de protection...
  • Page 25 Liquiline System CA80NO Raccordement électrique Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de terrain numériques Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers l' a vant. Retirer le capot fixé. Retirer tous les tuyaux d' a spiration de liquides du Liquid Manager.
  • Page 26 Raccordement électrique Liquiline System CA80NO Rabattre la plaque porteuse vers l' a vant . Pour faciliter la manipulation, accrocher la plaque porteuse à la gâche avec le crochet. 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.

  • Page 27: Version 24 V : Raccordement De L'alimentation

    Liquiline System CA80NO Raccordement électrique Uniquement pour la version "Outdoor" Faire passer le câble du tuyau de déchets chauffé à travers le presse-étoupe indiqué. Faire passer le câble d' a limentation électrique, qui est fourni par le client sur l' e mplacement de montage, à travers le presse-étoupe indiqué.
  • Page 28 Raccordement électrique Liquiline System CA80NO Pour accéder au compartiment de l' é lectronique, suivre les indications du chapitre "Pose des câbles" (→  24). Passer le câble de raccordement 24 V par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de l' é...
  • Page 29 Liquiline System CA80NO Raccordement électrique 5.2.3 Version "Outdoor" : raccordement de l'alimentation et du chauffage de tuyau Le câble d' a limentation électrique n' e st pas contenu dans la livraison et doit être fourni par le client. Faire passer le câble d' a limentation électrique et le câble du chauffage de tuyau par le dessous à...

  • Page 30: Raccordement Du Dispositif De Préparation D'échantillons

    Raccordement électrique Liquiline System CA80NO N N S A0044093  14 Occupation des bornes pour la version "Outdoor" Bornes d' a limentation Bornes du chauffage de tuyau Raccordement du dispositif de préparation d'échantillons 5.3.1 Raccordement de la vanne de nettoyage optionnelle du Liquiline System CAT810 Débrancher la fiche secteur.
  • Page 31 Liquiline System CA80NO Raccordement électrique Uniquement pour les anciennes versions avec presse-étoupe G ou NPT : Remplacer les presse-étoupe à filetage M préinstallés par les presse-étoupe G ou NPT joints. Les traversées de tuyau M32 ne sont pas concernées. Respecter les instructions de mise à la terre lors de l' i nstallation de l' a nalyseur.
  • Page 32 Raccordement électrique Liquiline System CA80NO Exemple de câble (ne correspond pas nécessairement au câble d' o rigine) A0044089 A0044090 A0044091  16 Câble préconfectionné  17 Insérer le câble  18 Serrer la vis (2 Nm) Blindage extérieur (mis à nu) Serre-câble pour chauffage...

  • Page 33: Garantir L'indice De Protection

    Liquiline System CA80NO Raccordement électrique Poser le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.

  • Page 34: Contrôle Du Raccordement

    Options de configuration Liquiline System CA80NO Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣...

  • Page 35: Mise En Service

    Liquiline System CA80NO Mise en service Mise en service Avant que la tension d'alimentation ne soit appliquée En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée sur la plaque signalétique se rapporte à...

  • Page 36: Schéma De Raccordement Des Tuyaux

    Raccorder les tuyaux selon les spécifications de ce schéma. A0041298  22 Schéma de raccordement des tuyaux optional dilution A0041470  23 Liquiline System CA80NO, appareil monovoie Solution de nettoyage Cuvette Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Photomètre/cellule de mesure...
  • Page 37 Liquiline System CA80NO Mise en service optional cooling optional dilution A0041471  24 Liquiline System CA80NO, appareil à deux voies Solution de nettoyage Cuvette Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Photomètre/cellule de mesure Collecteur d' é chantillons Pièce en T...

  • Page 38: Raccordement Du Tuyau D'arrivée De L'échantillon

    Mise en service Liquiline System CA80NO optional cooling optional dilution A0033656  25 Liquiline System CA80NO, appareil à prise directe Solution de nettoyage Cuvette Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Photomètre/cellule de mesure Pièce en T 7.1.3...

  • Page 39: Contrôle De Fonctionnement

    Liquiline System CA80NO Mise en service Contrôle de fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.

  • Page 40: Configuration De L'appareil De Mesure

    Mise en service Liquiline System CA80NO Configuration de l'appareil de mesure 7.5.1 Configuration de base de l'analyseur Réaliser la configuration de base Passer au menu Configurer/Config. analys. basique.  Procéder aux réglages suivants. • Tag appareil Attribuer à l' a ppareil un nom quelconque (32 caractères max.).
