Installation et mise en service
44

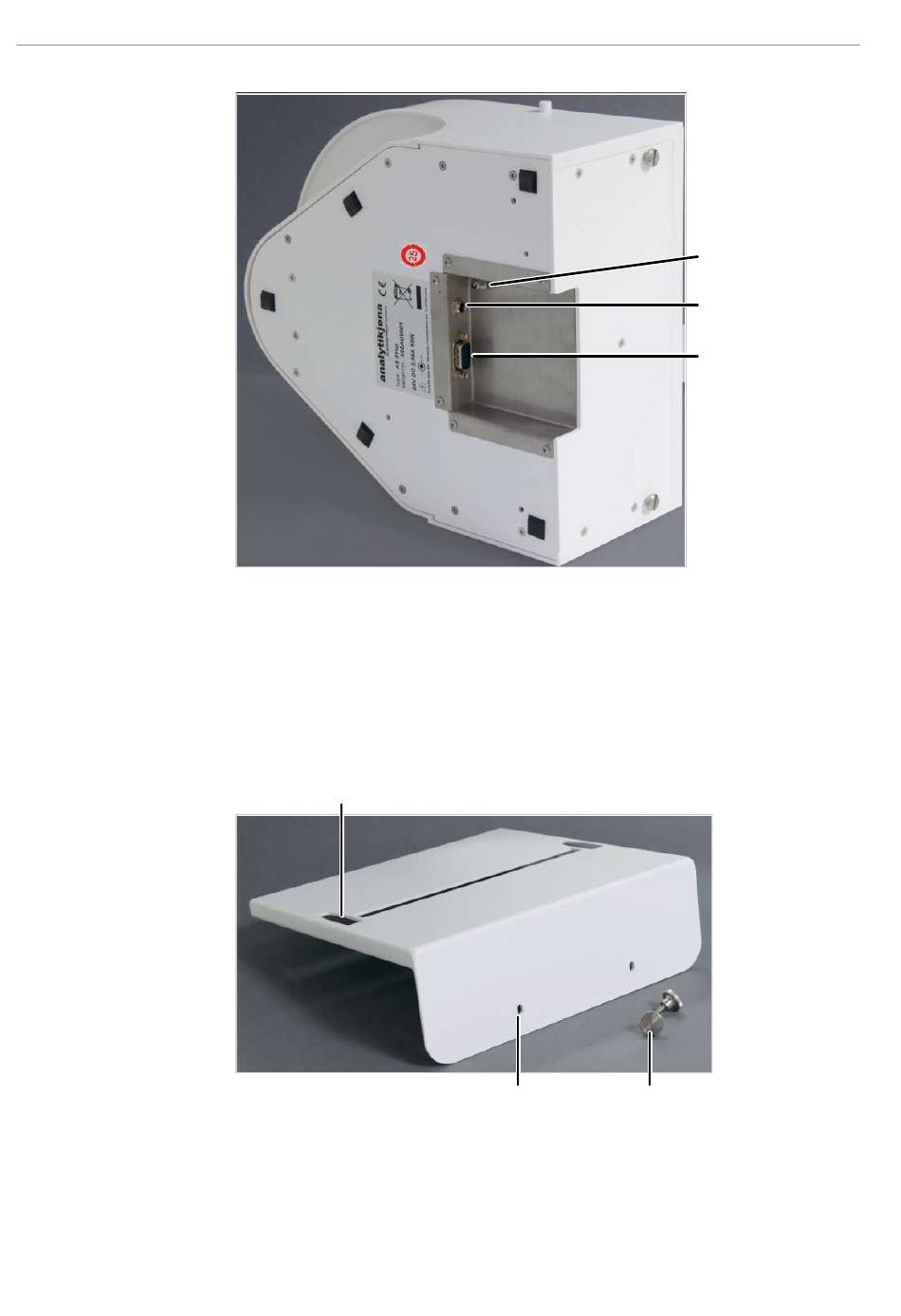

Fig. 21 Raccords sur le dessus du distributeur d'échantillons :
1 Raccord du câble pour la compensation
de potentiel (conducteur de protection)
3 Interface vers l'analyseur
} Fixer le distributeur d' é chantillons avec le support sur le côté de l'analyseur.
– Visser le support à l'aide de deux vis moletées sur le côté droit de l'analyseur.
– Accrocher le distributeur d'échantillon dans le support. Guider pour cela les deux
vis moletées à l'arrière du distributeur d'échantillons dans la fente du support.
1
Fig. 22 Support
1 Fente pour accrocher le distributeur
d'échantillons
3 Vis moletée
} Ou bien : Placer le distributeur d' é chantillons à droite de l' a nalyseur.
} Ou bien : Monter le distributeur d' é chantillons à gauche de l' a nalyseur.
multi N/C UVHS, multi N/C pharma UV
2 Raccord du câble d'alimentation
2 3
2 Trou pour la fixation sur l'analyseur
1
2
3
