Installation et mise en service
4.2.1.1 Raccordement de l'analyseur
38
Les raccords secteur et les raccords de matériaux se trouvent sur la face arrière de l' a na-
lyseur.
Un schéma figurant au milieu indique les différents raccords.

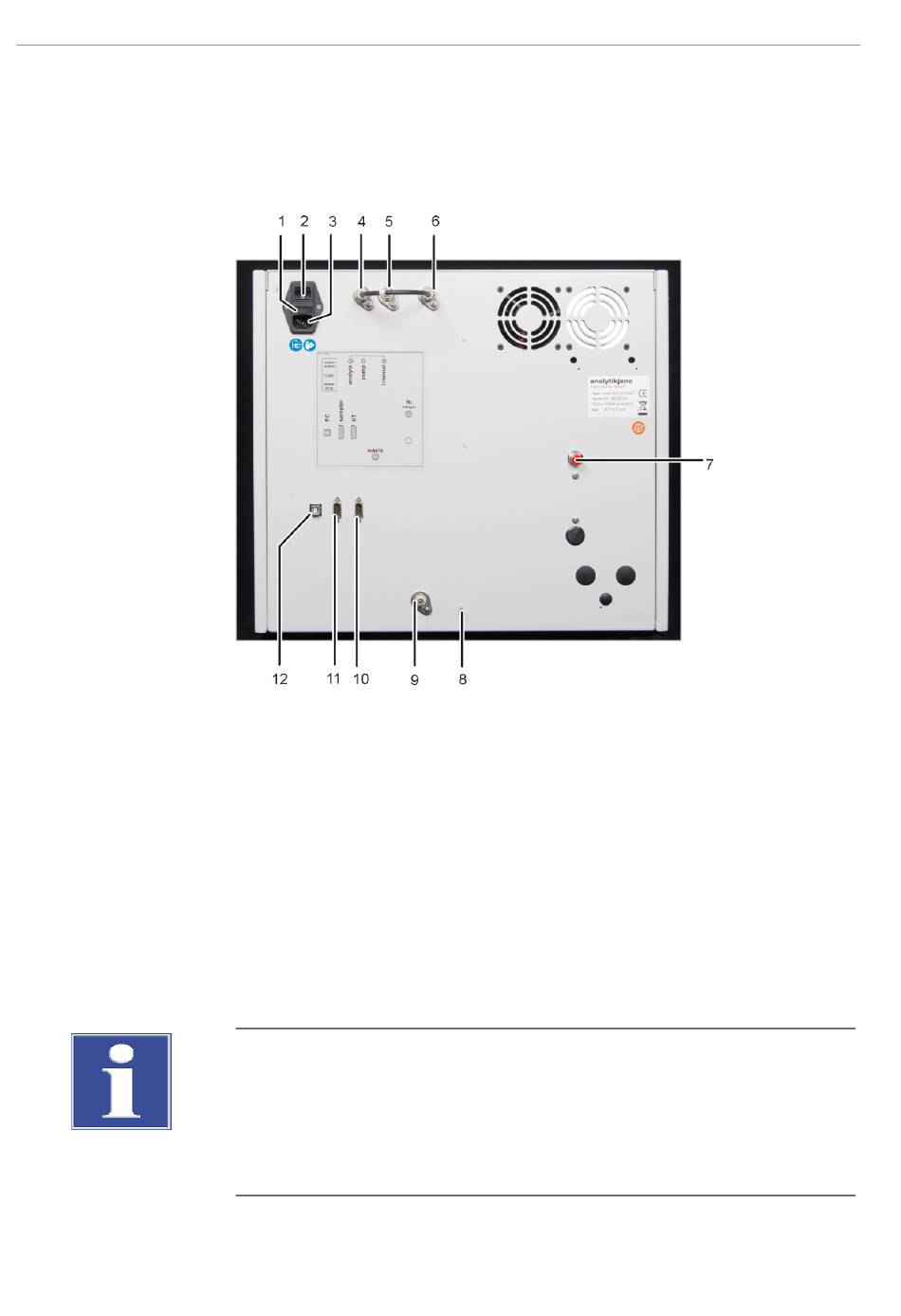

Fig. 16
Verso de l'appareil
1 Coffret du fusible « FUSE »
3 Raccordement au réseau « main plug »
5 Raccordement de gaz "pump"
7 Raccordement pour gaz porteur "N
9 Déchets "waste"
11 Interface RS 232 pour le distributeur
d'échantillon "sampler"
Effectuer le branchement sur le secteur
AVIS
Risque d'endommagement du système électronique sensible
¡ Toujours éteindre l'appareil et les composants avant de les raccorder au secteur.
¡ Toujours éteindre l'appareil avant de brancher ou débrancher les câbles de raccorde-
ment électrique entre l'appareil et les composants système.
multi N/C UVHS, multi N/C pharma UV
2 Interrupteur principal « power switch »
4 Raccordement de gaz "analyte" (relié
avec le raccordement via les ponts à
tuyaux "internal")
6 Raccordement de gaz "internal"
"
8 Raccord du fil neutre sur le distributeur
2
d' é chantillons
10 Interface RS 232 pour module pour so-
lides "HT"
12 Interface USB 2.0 "PC"
