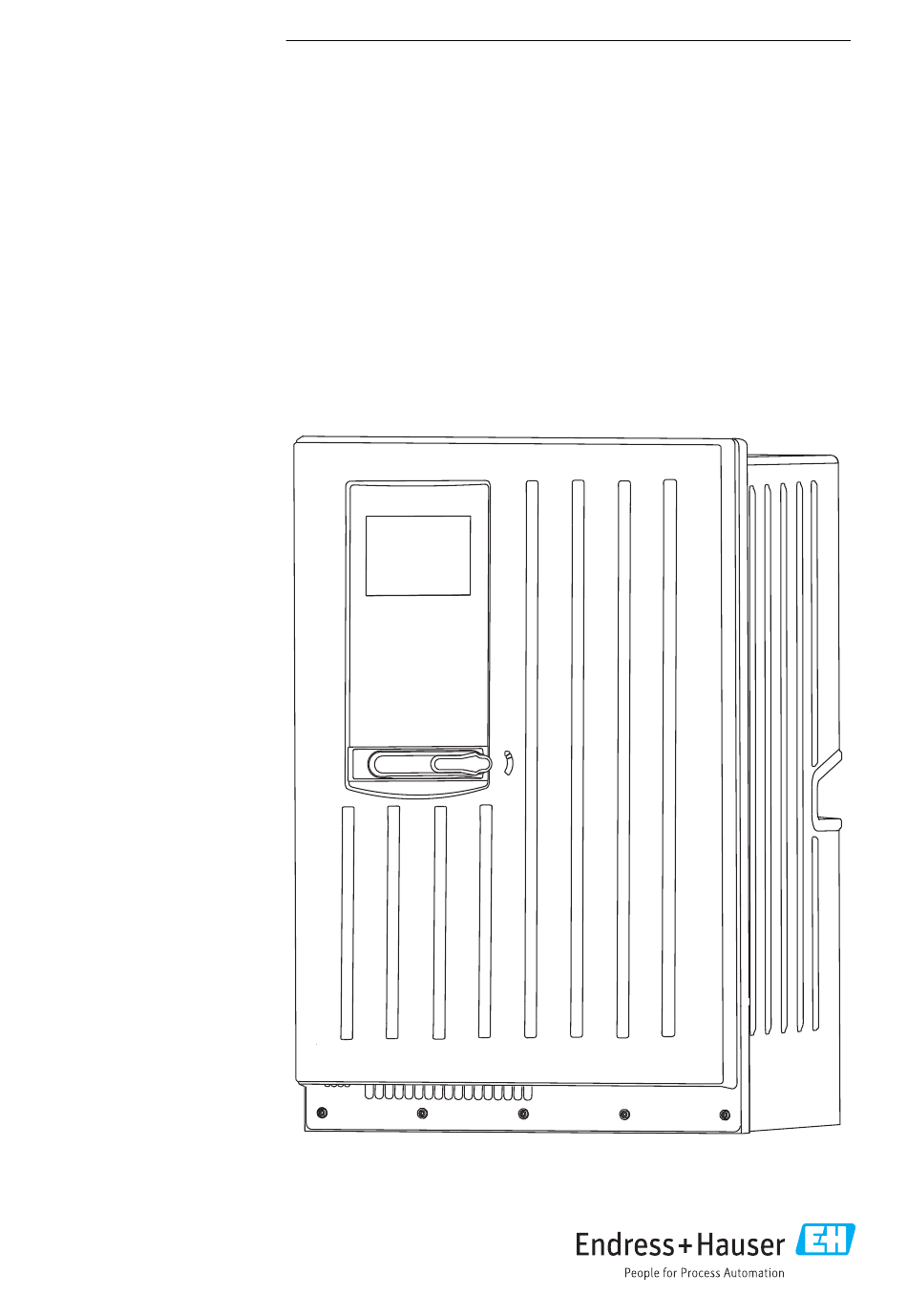

Page 1 Products Solutions Services BA01772C/14/FR/02.18 71425231 2018-03-20 Valable à partir de la version 01.06.05 Manuel de mise en service Liquiline System CA80HA Analyseur colorimétrique pour la dureté totale...
Page 3 Liquiline System CA80HA Sommaire Sommaire Informations relatives au Intégration système ... 50 document ......5 Serveur Web .
Page 4 Sommaire Liquiline System CA80HA 12.14 Réinitialiser ..... . . 176 Index ....... 220 12.15 Informations sur les durées de...
Page 5 Liquiline System CA80HA Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6 En complément de ce manuel de mise en service, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Instructions condensées Liquiline System CA80HA, KA01331C • Manuel de mise en service Memosens, BA01245C – Description du logiciel pour les entrées Memosens –...
Page 7 Utilisation conforme Le Liquiline System CA80HA est un analyseur par voie humide pour la détermination quasi continue de la dureté totale dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
Page 8 Consignes de sécurité fondamentales Liquiline System CA80HA Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés. N' u tilisez pas de produits endommagés, et protégez-les contre une mise en service involontaire. Marquez les produits endommagés comme défectueux.
Page 9 Liquiline System CA80HA Consignes de sécurité fondamentales Sécurité du produit 2.5.1 Etat de la technique Ce produit a été construit et contrôlé dans les règles de l' a rt, il a quitté nos locaux dans un état technique parfait. Les directives et normes européennes en vigueur ont été respectées.
Page 10 Régulateur Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80HA dans la configuration commandée • Module de refroidissement intégré pour prolonger la durée de conservation des réactifs (en option) • Réactif, solution de nettoyage et solution standard (à commander séparément) •...
Page 11 Liquiline System CA80HA Description du produit Microfiltration (Liquiline System CAT810) • Fonction : prélèvement dans conduite sous pression et filtration • Crépine, 50 μm • Commande via CA80 En option : commande temporisée via timer intégré • Contre-lavage, avec air comprimé ou eau •...
Page 12 Description du produit Liquiline System CA80HA A0028792 A0028793  3 Ensemble de mesure avec Liquiline System  4 Ensemble de mesure avec Liquiline System CAT810 CAT810 et vanne de nettoyage Trop-plein Trop-plein Liquiline System CA80 Liquiline System CA80 Trop-plein collecteur d' é chantillons Trop-plein collecteur d' é...
Page 13 Liquiline System CA80HA Description du produit A0028789  5 Ensemble de mesure avec Liquiline System CAT820 Pompe Liquiline System CA80 Collecteur d' é chantillons Trop-plein collecteur d' é chantillons Echantillon Filtre (céramique) Produit Endress+Hauser...
Page 14 Description du produit Liquiline System CA80HA A0028790  6 Ensemble de mesure avec 2 Liquiline System CAT820 Pompe Liquiline System CA80 Echantillon Vanne Produit Filtre (céramique) Endress+Hauser...
Page 15 Liquiline System CA80HA Description du produit A0028787  7 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un second analyseur Contre-lavage à l' a ir comprimé (en option) Deuxième analyseur Vanne (en option) Echantillon vers le deuxième analyseur Pompe Filtre (céramique)
Page 16 Description du produit Liquiline System CA80HA Architecture de l'appareil 3.3.1 Codage des slots et des ports – – 12,5V 3,3V A0035239-FR La configuration de l'électronique suit un concept modulaire : • Il y a plusieurs emplacements pour les modules électroniques.
Page 17 Liquiline System CA80HA Description du produit • Les ports sont numérotés consécutivement par module électronique. Le logiciel reconnaît les ports automatiquement. • Les sorties et les relais sont nommés selon leur fonction, par ex. "Sortie courant", et sont affichés dans l' o rdre croissant avec les numéros de slot et de port.
Page 18 Description du produit Liquiline System CA80HA 3.3.2 Plan des bornes Les bornes ont un nom unique, ainsi déterminé : N° slot : n° port : borne Exemple, contact NO d'un relais Appareil avec 4 entrées pour capteurs numériques, 4 sorties courant et 4 relais •...
Page 19 Liquiline System CA80HA Réception des marchandises et identification des produits Réception des marchandises et identification des produits Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 20 Réception des marchandises et identification des produits Liquiline System CA80HA 4.2.2 Identification du produit Page produit www.fr.endress.com/ca80ha Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique •...
Page 21 Liquiline System CA80HA Certificats et agréments Certificats et agréments Marquage  Le système satisfait aux exigences des normes européennes harmonisées. Il est ainsi conforme aux prescriptions légales des directives UE. Par l' a pposition du marquage , le fabricant certifie que le produit a passé les tests avec succès les différents contrôles.
Page 22 Montage Liquiline System CA80HA Montage ATTENTION Un transport ou un montage inapproprié peut entraîner des blessures et endommager l'appareil ‣ Utilisez un chariot élévateur à plateforme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
Page 23 Liquiline System CA80HA Montage 417 (16.42) 530 (20.87) A0030419  10 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...
Page 24 Montage Liquiline System CA80HA 654 (25.74) A0028821  11 Liquiline System CA80 avec socle, dimensions en mm (in) 6.1.3 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : Assurez-vous que la paroi a une capacité de charge suffisante et est totalement perpendiculaire.
Page 25 Liquiline System CA80HA Montage Veillez à ce que l' é coulement soit libre en sortie pour éviter toute formation de siphon. Assurez-vous que l' a ir peut circuler librement à l' a vant du boîtier. Les analyseurs ouverts (c' e st-à-dire les analyseurs livrés sans porte) ne peuvent être installés que dans des endroits fermés, dans une armoire de protection ou dans une...
Page 26 Montage Liquiline System CA80HA Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0028810  15 Fixation du support au boîtier  14 Dimensions du support. Unité de mesure mm (in) Endress+Hauser...
Page 27 Liquiline System CA80HA Montage A0028812  16 Fixation dans le support mural Accrochez l' a nalyseur dans le support mural. Fixez les deux parties supérieures du support mural avec les vis fournies. Endress+Hauser...
Page 28 Montage Liquiline System CA80HA Montage de l'analyseur sur un socle 624 (24.57) 530 (20.87) A0028809  17 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 Endress+Hauser...
Page 29 Liquiline System CA80HA Raccordement électrique A0028817  18 Fixation du socle Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.
Page 30 Raccordement électrique Liquiline System CA80HA ‣ Avant de réaliser le raccordement électrique, vérifiez si le câble d' a limentation préinstallé est conforme aux spécifications nationales locales en matière de sécurité électrique. Raccordement de l'analyseur AVIS L'appareil n'a pas d'interrupteur secteur ‣...
Page 31 Liquiline System CA80HA Raccordement électrique Dévissez les 6 vis du couvercle du compartiment de l' é lectronique (4) à l' a ide d' u n tournevis cruciforme et rabattez le couvercle vers l' a vant.  A0028912 Vis de la plaque porteuse Vis du couvercle du compartiment de l' é...
Page 32 Raccordement électrique Liquiline System CA80HA Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe filetés M prémontés par les presse-étoupe G' ou NPT fournis. Les traversées de tuyau M32 ne sont pas concernées. Pour les versions encastrables, la longueur de câble est d' e nv. 4,3 m (14.1 ft) à partir de la base du boîtier.
Page 33 Liquiline System CA80HA Raccordement électrique A0028910  19 Affectation des bornes Tension 24 V interne Alimentation : +24 V Alimentation : -24 V Affectation : terre de protection Raccordement du dispositif de préparation d'échantillons 7.2.1 Raccordement de la vanne de nettoyage optionnelle du Liquiline System CAT810 Débranchez la fiche secteur.
Page 34 Raccordement électrique Liquiline System CA80HA Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe filetés M prémontés par les presse-étoupe G' ou NPT fournis. Les traversées de tuyau M32 ne sont pas concernées. Respecter les instructions de mise à la terre lors de l' i nstallation de l' a nalyseur.
Page 35 Liquiline System CA80HA Raccordement électrique Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)  22 Insérer le câble Collier de blindage pour l' a limentation électrique et Memosens Serre-câble pour chauffage de tuyau  21 Câble préconfectionné...
Page 36 Raccordement électrique Liquiline System CA80HA Posez le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.
Page 37 Liquiline System CA80HA Raccordement électrique BASE-E A0028935  25 Compartiment de raccordement dans le boîtier du transmetteur Module de base E Interface analyseur Cache Couvercle du module Module de base E 24 VDC Power A0016535  26 Module de base E...
Page 38 Raccordement électrique Liquiline System CA80HA LED de contrôle Slot pour le câble de l' a fficheur Raccordement de la tension Interface service Raccordement du relais d' a larme Raccords pour 2 capteurs Memosens (en option) Alimentation pour capteurs numériques à...
Page 39 Liquiline System CA80HA Raccordement électrique Passez le câble de raccordement du capteur par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de l' é lectronique. Réalisez le raccordement selon →  28,  38.
Page 40 Raccordement électrique Liquiline System CA80HA Entrées et sorties numériques Module DIO – – – – – –  31 Schéma de  30 Module raccordement Endress+Hauser...
Page 41 Liquiline System CA80HA Raccordement électrique Entrées courant Module 2AI – –  32 Module  33 Schéma de raccordement Endress+Hauser...
Page 42 Raccordement électrique Liquiline System CA80HA Sorties courant – – – – – –  35 Schéma de  36 Module  37 Schéma de  34 Module raccordement raccordement Endress+Hauser...
Page 43 Liquiline System CA80HA Raccordement électrique Relais Module 2R Module 4R  38 Module  39 Schéma de  40 Module  41 Schéma de raccordement raccordement Endress+Hauser...
Page 44 Raccordement électrique Liquiline System CA80HA Exemple : Raccordement de l' u nité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
Page 45 Liquiline System CA80HA Raccordement électrique 7.3.4 Raccordement de la communication numérique Module 485 128/SW Service DGND Termi- nation RS485  44 Schéma de  43 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND Endress+Hauser...
Page 46 Raccordement électrique Liquiline System CA80HA LED sur la face avant du module Désignation Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...
Page 47 Liquiline System CA80HA Raccordement électrique Module ETH 128/SW Service  46 Schéma de  45 Module raccordement LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
Page 48 Raccordement électrique Liquiline System CA80HA Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...
Page 49 Liquiline System CA80HA Raccordement électrique DGND B/B' A/A'  48 Structure de la terminaison interne 2. Terminaison externe Laissez les commutateurs DIP se trouvant sur la carte module en position "OFF" (réglage par défaut). ‣ Raccordez la terminaison externe aux bornes 81 et 82 sur la face avant du module 485 pour l' a limentation 5 V.
Page 50 Intégration système Liquiline System CA80HA Garantir l'indice de protection A la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue. ‣ Travaillez avec soin.
Page 51 Liquiline System CA80HA Intégration système 485 / ETH Web Browser A0026779  52 Raccordement serveur web/Ethernet 8.1.2 Etablissement de la connexion de données Pour vous assurer que votre appareil dispose d' u ne adresse IP valide, vous devez désactiver le paramètre DHCP dans les réglages Ethernet.
Page 52 • Vous pouvez réaliser les réglages confortablement à l' a ide du clavier du PC. Au lieu d' u tiliser un navigateur Internet, vous pouvez aussi utiliser FieldCare pour la configuration via Ethernet. Les DTM ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 53 Liquiline System CA80HA Intégration système Raccordez la Commubox via le port USB de l' o rdinateur sur lequel est installé FieldCare. FieldCare Service FXA291 A0029231  54 Vue d' e nsemble du raccordement 8.2.2 Etablissement de la connexion de données Démarrez FieldCare.
Page 54 Intégration système Liquiline System CA80HA 8.3.2 Modbus Avec le module de bus de terrain 485 et la version d' a ppareil appropriée, vous pouvez communiquer via Modbus RS485 ou Modbus TCP. Pour Modbus TCP, vous pouvez utiliser le module ETH à la place du module 485.
Page 55 Liquiline System CA80HA Options de configuration Options de configuration Aperçu 9.1.1 Eléments d'affichage et de configuration Afficheur (avec rétroéclairage rouge en cas de défaut) Navigateur (fonction de rotation et de Analyzer_CA80 09:11:05 15.12.2017 pression) Touches programmables (fonction selon le SP1: Hardness...
Page 56 Options de configuration Liquiline System CA80HA Accès au menu de configuration via l'afficheur local 9.2.1 Concept de configuration MENU MODE DIAG HOLD MODE DIAG Appuyer sur la touche programmable : sélectionner Tourner le navigateur : déplacer le curseur dans le menu...
Page 57 Liquiline System CA80HA Options de configuration 9.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouiller les touches de programmation Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour verrouiller les touches de programmation.
Page 58 Options de configuration Liquiline System CA80HA 9.3.3 Valeurs numériques • Vous modifiez une variable. • Les valeurs maximale et minimale de cette variable sont affichées à l' é cran. • Configurez une valeur dans ces limites. • Exemple : Menu/Opération/Affichage/Contraste 9.3.4...
Page 59 Liquiline System CA80HA Options de configuration 9.3.5 Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : –...
Page 60 Mise en service Liquiline System CA80HA 9.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
Page 61 Liquiline System CA80HA Mise en service ATTENTION Analyseur en service et pendant la maintenance Risque de blessure et d' i nfection par le produit, les réactifs ou la solution de nettoyage ‣ Avant de déconnecter les tuyaux, assurez-vous qu' a ucune action, par ex. prélèvement d' é...
Page 62 Schéma de raccordement des tuyaux A0034793  57 Liquiline System CA80HA, appareil monovoie Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.
Page 63 A0034794  58 Liquiline System CA80HA, appareil à deux voies Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.
Page 64 A0034795  59 Liquiline System CA80HA, appareil à prise directe Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.
Page 65 Liquiline System CA80HA Mise en service Avant de mettre l' a ppareil sous tension : ‣ Raccordez les tuyaux d' é chantillons liquides du système d' a limentation en échantillon. • Après le montage, vérifiez que tous les raccordements ont été effectués correctement et qu' i ls sont étanches.
Page 66 Configuration Liquiline System CA80HA 10.5 Configuration de l'appareil 10.5.1 Configuration de base de l'analyseur Réaliser la configuration de base Passez à Configurer/Config. analys. basique .  Procédez aux réglages suivants. Tag appareil: Attribuez une désignation quelconque à l' a ppareil (32 caractères max).
Page 67 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale Fonction Options Info Courant erreur 0.0...23.0 mA Cette fonction satisfait à NAMUR NE43. ‣ Réglage par défaut Réglez la valeur de courant qui doit être 22,5 mA délivrée aux sorties courant en cas de défaut.
Page 68 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Date/heure Fonction Options Info Configuration étendue ‣ Format date Sélection Sélectionnez un format de date. • JJ.MM.AAAA • AAAA-MM-JJ • MM-JJ-AAAA Réglage par défaut JJ.MM.AAAA ‣ Format heure Sélection Choisissez entre le mode d' a ffichage 12 •...
Page 69 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info ‣ Menu configuration Sélection Choisissez si un hold doit être émis lorsque • Désactivé le menu respectif s' o uvre. Menu diagnostics • Activé Réglage par défaut Désactivé Etalonnage en cours Réglage par défaut...
Page 70 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Registres Fonction Options Info Identification registre Texte libre, 16 caractères Partie du nom du fichier lors de l' e xportation d' u n registre Registre d\' é vènements Sélection Tous les messages de diagnostic sont •...
Page 71 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Registres Fonction Options Info Registre de données PE1 Affectation à la voie de mesure Source de données Lecture seule La voie de mesure affectée est affichée Paramètre mesuré Lecture seule Indication en texte clair du paramètre enregistré...
Page 72 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Registres Fonction Options Info Registres de données Pour les capteurs Memosens raccordés (en option) Nouveau Vous pouvez créer un maximum de 8 registres de données. Nom du registre Texte libre, 20 caractères ‣ Source de données Sélection...
Page 73 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Registres Fonction Options Info Démarrage/Arrêt simultané Action Apparaît si vous avez créé plus d' u n registre de données. Vous pouvez lancer ou stopper l' e nregistrement de tous les registres de données d' u n seul clic.
Page 74 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Registres Fonction Options Info Courbe Menu pour définir l' a ffichage graphique Axes Sélection Les axes (x, y) doivent-ils être affichés (On) ou • Off non (Off) ? • On Réglage par défaut Orientation Sélection Vous pouvez choisir d' a fficher les courbes de •...
Page 75 Liquiline System CA80HA Configuration Sélectionnez le registre de données "01".  Affichage additionnel : Tps registre restant. Uniquement pour Remplissage mémoire: Choisissez Avertissement débordement: On ou Off.  On: L' a ppareil affiche un message de diagnostic en cas de dépassement de mémoire.
Page 76 Configuration Liquiline System CA80HA Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag. Fonction Options Info Sortie diag. Sélection Avant de pouvoir affecter le message à une • Aucun sortie, il faut configurer une sortie relais sur • Relais alarme Diagnostic .
Page 77 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Adresse bus 1 à 125 Si vous accédez au bus via le hardware (commutateurs DIP sur le module, ), vous pouvez uniquement lire l' a dresse ici. Si une adresse invalide est réglée via le hardware, vous devez attribuer ici ou via le bus une adresse valide pour votre appareil.
Page 78 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Réglages Mode de transmission Sélection Le mode de transmission est affiché en • TCP fonction de la version commandée. • RTU Dans le cas de la transmission RS485, vous • ASCII pouvez choisir entre RTU et ASCII .
Page 79 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Gestion utilisateur Liste des utilisateurs déjà créés Vue/édition Vous pouvez modifier des noms d' u tilisateur ou des mots de passe ou supprimer des utilisateurs. Un utilisateur a déjà été créé en usine : "admin"...
Page 80 Configuration Liquiline System CA80HA EtherNet/IP Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. • Off Le logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Réglages Réglages liaison...
Page 81 Gestion des données Mise à jour du firmware Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes. La version de firmware actuelle de l' a nalyseur, du module de commande FXAB1se trouve sous : Menu/Diagnostic/Information système/.
Page 82 Configuration Liquiline System CA80HA Sauvegarde de la configuration La sauvegarde d' u ne configuration présente, entre autres, les avantages suivants : • Copie des réglages pour d' a utres appareils • Commutation simple et rapide entre les différentes configurations, par ex. pour des comptes d' u tilisateurs différents ou en cas de changement récurrent du type de capteur...
Page 83 Liquiline System CA80HA Configuration Exportation de la configuration L' e xportation d' u ne configuration présente, entre autres, les avantages suivants : • Exportation en format xml avec feuille de style pour une représentation formatée dans une application compatible xml comme Microsoft Internet Explorer •...
Page 84 Configuration Liquiline System CA80HA Fonction Code upgrade commençant par Modbus RS485 0B5... EtherNet/IP 0B6... Refroidissement 0F1... Commutation de la gamme de mesure, jeu 1 211... Commutation de la gamme de mesure, jeu 2 212... Régulation prédictive 220... Chemoclean Plus 25...
Page 85 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur Fonction Options Info Param. mes. Lecture seule Gamme de mesure Lecture seule 11.2.1 Configuration avancée Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Valeur mesurée Valeur principale Sélection • CaCO3 • Ca Réglage par défaut CaCO3 Unité Sélection •...
Page 86 Configuration Liquiline System CA80HA Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Signal pour accès process Sélection Toujours accessible: Le niveau du signal • Toujours accessible d' e ntrée aux entrées binaires n' a ffecte pas les • Entrée binaire x:y actions nécessitant un échantillon (mesure, étalonnage, nettoyage).
Page 87 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Nettoyant C Sélection 100 à 1000 ml Réglage par défaut 500 ml Standard S1 Sélection 100 à 1000 ml Réglage par défaut 1000 ml Réactif RK Sélection 100 à 1000 ml Réglage par défaut...
Page 88 Configuration Liquiline System CA80HA Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Code diag. 727 Lecture seule Enregist. courbe d\' a bsorbance En mode automatique Sélection Off: L' e nregistrement n' e st possible qu' e n mode • Off manuel • On On: L' e nregistrement a lieu également en mode...
Page 89 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur/Mesure Fonction Options Info Date 01.01.1970 à 07.02.2106 Réglage par défaut JJ.MM.AAAA Heure 00:00:00 à 23:59:59 Réglage par défaut HH:MM:SS (24 h) Intervalle de mesure 0:10 à 24:00 (HH:MM) Réglage de la périodicité de mesure Réglage par défaut 0:10 Séquence de mesures...
Page 90 Configuration Liquiline System CA80HA Menu/Configurer/Analyseur/Etalonnage Fonction Options Info Heure 00:00:00 à 23:59:59 Réglage par défaut HH:MM:SS (24 h) Intevalle étalonnage 0-01 à 90-00 (DD-HH) Réglage de l' i ntervalle de temps de l' é talonnage/ajustage. Réglage par défaut 02-00 Etalonnage suivant...
Page 91 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur/Nettoyage Fonction Options Info Heure 00:00:00 à 23:59:59 Réglage par défaut HH:MM:SS (24 h) Intervalle nettoyage 0-01 à 90-00 (DD-HH) Réglage de la périodicité du nettoyage (supplémentaire). Réglage par défaut 02-00 Nettoyage suivant Lecture seule Mode = Automatique 11.3...
Page 92 Configuration Liquiline System CA80HA Menu/Configurer/Préparation échant. Fonction Options Info Temps pompage Sélection Rapport entre la durée de pompage et la pause 10 à 20 s de pompage de la pompe péristaltique. Le volume d' é chantillon aspiré est affecté. Réglage par défaut...
Page 93 Liquiline System CA80HA Configuration Menu/Configurer/Préparation échant. Fonction Options Info Tuyau analyseur Sélection En cas de rétrofit, le chauffage peut être activé • Disponible ici. • Non disponible Réglage par défaut Dépend de la version d' a ppareil Réglages diagnostics Limite changement filtre(CAT820, CAT860) Fonction Sélection...
Page 94 Configuration Liquiline System CA80HA Menu/Configurer/Préparation échant. Fonction Options Info Rétrolavage filtre Sélection • On • Off Réglage par défaut Si l' o ption sélectionnée pour le rétrolavage du filtre est On: Intervalle nettoyage Sélection Nettoyage à l' a ir comprimé ou à l' e au (en option) 00:10 à...
Page 95 Liquiline System CA80HA Configuration Menu/Configurer/Entrées/Entrée courant x:y Fonction Options Info ‣ Format val. mesurée Sélection Déterminez le nombre de décimales. • # • #.# • #.## • #.### Réglage par défaut ‣ Nom paramètre Texte libre, 16 caractères Attribuez un nom pratique, par ex. le nom du paramètre que la source de données...
Page 96 Configuration Liquiline System CA80HA 11.5 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • Via un signal d' e ntrée numérique –...
Page 97 Liquiline System CA80HA Configuration 11.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  60 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
Page 98 Configuration Liquiline System CA80HA Dans le logiciel, configurez un régulateur et, pour la source, sélectionnez l' e ntrée binaire (par ex.Entrée binaire 1) à laquelle le capteur de position est raccordé. (Menu/ Fonctions additionnelles/Régulateurs/Régulateur 1/Régulateur désactivé = Entrée binaire 1) Type signal: Pour l' e ntrée sélectionnée, sélectionnez le réglage par défaut (Signal...
Page 99 Liquiline System CA80HA Configuration CA80 en tant que maître de nettoyage pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 A0029241  61 Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
Page 100 Configuration Liquiline System CA80HA Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process: L' a nalyseur ne peut effectuer que des opérations nécessitant un échantillon (mesure, étalonnage, nettoyage) lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
Page 101 Liquiline System CA80HA Configuration avoir lieu sur la base des intervalles de temps réglés : dans ce cas, ces opérations sont réalisées en premier, puis la mesure suit immédiatement après. Si nécessaire, raccordez le signal Mesure active à une sortie binaire pour savoir exactement quand la mesure démarre. Si vous ne souhaitez pas d' a utres mesures une fois la première mesure terminée, vous devez...
Page 102 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie binaire x:y. Configurez les sorties binaires de la façon suivante : Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Vous choisissez ici quelles sorties binaires Mesure active SP1 délivrent l' é...
Page 103 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Vous choisissez ici quelles sorties binaires PE1 Echant. requis délivrent l' é tat système d' u ne mesure en cours.
Page 104 Configuration Liquiline System CA80HA Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Type signal = Signal statique Niveau signal Sélection Détermine quels niveaux de signaux d' e ntrée • Bas doivent activer par exemple la commutation de • Haut la gamme de mesure ou un nettoyage.
Page 105 Liquiline System CA80HA Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
Page 106 Configuration Liquiline System CA80HA 11.5.3 Configuration des sorties binaires Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Active/désactive la sortie • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 107 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
Page 108 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info ‣ Format val. mesurée Sélection Déterminez le nombre de décimales. • # • #.# • #.## • #.### Réglage par défaut #.## Endress+Hauser...
Page 109 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit • Aucune être délivrée comme fréquence via la sortie • Entrées capteur binaire. • Entrées binaires • Régulateur •...
Page 110 Configuration Liquiline System CA80HA 11.6 Sorties signal 11.6.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Vous pouvez configurer des sorties courant supplémentaires avec des modules d' e xtension. Réglage de la gamme de sortie courant ‣...
Page 111 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie courant x:y Fonction Options Info Comportement Hold Sélection Geler (pour les capteurs) • Geler L' a ppareil gèle la dernière valeur de courant. • Valeur fixe Valeur fixe • Aucun Vous définissez une valeur de courant fixe Réglage par défaut...
Page 112 Configuration Liquiline System CA80HA Source de données Valeur mesurée Sélection • Température • pH • Ammonium • Nitrate • Potassium • Chlorure TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) • Turbidité FNU (uniquement TU/TS) • Turbidité formazine (uniquement TU) •...
Page 113 Liquiline System CA80HA Configuration process que dans une seule direction (pas dans les deux). L' a ppareil divise la grandeur réglante bipolaire y en deux grandeurs réglantes unipolaires y+ et y-. Seules les deux parties unipolaires de la grandeur réglante sont disponibles à la sélection pour la transmission à...
Page 114 Configuration Liquiline System CA80HA Délivrer la grandeur réglante d'un régulateur Pour délivrer une grandeur réglante de régulateur via un relais, celui-ci est modulé. Le relais est activé (impulsion, t ), puis retombe (pause, t Fonction = Régulateur Fonction Options Info ‣...
Page 115 Liquiline System CA80HA Configuration 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 116 Configuration Liquiline System CA80HA Fonction = Régulateur Fonction Options Info Type actionneur Sélection Vous déterminez ici la partie du régulateur qui • Aucun doit alimenter le relais. Unipolaire(+) est la • Unipolaire(-) partie de la grandeur réglante utilisée par le •...
Page 117 Liquiline System CA80HA Configuration Fonction = Diagnostic Fonction Options Info Mode de fonction. Sélection Selon attribution • Selon attribution Lorsque cette option est sélectionnée, les • Namur M messages de diagnostic sont délivrés via le • Namur S relais auquel vous les avez assignés.
Page 118 Configuration Liquiline System CA80HA Délivrer l'état système "Mesure active" et l'information "Echantillon requis" Fonction = Analyseur Fonction Options Info Type signal = Signal statique Attributions Sélection Si cette option est sélectionnée, la sortie binaire • Aucune indique si une mesure est active sur la voie de Fonction = Analyseur •...
Page 119 Liquiline System CA80HA Configuration Choisissez la sortie analogique (AO) ou sortie numérique (DO) souhaitée comme valeur mesurée. Pour plus d' i nformations sur "PROFIBUS", voir la Directive pour la Communication via PROFIBUS, SD01188C 11.6.4 Modbus RS485 et Modbus TCP Déterminez les valeurs de process qui doivent être délivrées via la communication Modbus RS485 ou via Modbus TCP.
Page 120 Configuration Liquiline System CA80HA Par ailleurs, vous pouvez également définir 8 variables d' a ppareil numériques (DI) : ‣ Déterminez la source de données.  Vous pouvez choisir entre relais, entrées binaires et contacts de seuil. Pour plus d' i nformations sur "EtherNet/IP", voir la Directive pour la Communication via EtherNet/IP, SD01293C 11.7...
Page 121 Liquiline System CA80HA Configuration Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
Page 122 Configuration Liquiline System CA80HA Source de données Valeur mesurée Sélection • Température • CAS • Transmission • Absorbance • DCO • DBO Régulateur 1 Sélection Entrée courant 1 ... 3 • Bipolaire (uniquement pour les sorties courant) Régulateur 2 • Unipolaire+ Température 1 ...
Page 123 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur seuil Les réglages dépendent de la Mode de fonction. = Au delà du seuil de valeur mesurée contrôle ou En dessous seuil de contrôle A0028523 ...
Page 124 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur début gamme Les réglages dépendent de la Mode de fonction. = En dehors de la gamme valeur mesurée de contrôle ou Dans la gamme de contrôle...
Page 125 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Démarrer tempo 0 à 9999 s Synonymes : temporisation à l' a ttraction et à la retombée Mode de fonction. ≠ Taux Réglage par défaut changement Déclenchement tempo...
Page 126 Configuration Liquiline System CA80HA 11.7.2 Régulateur Structure du régulateur dans la représentation de Laplace A0015007  68 Diagramme de principe de la structure du régulateur Zone neutre Partie intégrale Limitation de la sortie Partie différentielle Gain (valeur P) αT Constante de temps d' a mortissement avec α = 0 à 1 Temps d' a ction intégrale (valeur I)
Page 127 Liquiline System CA80HA Configuration Configuration Prenez les décisions suivantes lorsque vous configurez un régulateur : • (1) A quelle catégorie votre process peut-il être assigné ? → Type procédé • (2) La grandeur mesurée (grandeur du régulateur) peut-elle être influencée dans une direction ou dans les deux directions ? Régulateur unilatéral ou bilatéral, →...
Page 128 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurez d' a bord le régulateur et laissez • Off le commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, vous Réglage par défaut...
Page 129 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Type procédé Sélection Décidez quel type de process décrit le mieux • En ligne votre process particulier. • Batch Réglage par défaut En ligne Process par batch Le produit se trouve dans un système clos.
Page 130 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = PID 1 plage • Inverse • La valeur mesurée doit augmenter suite au dosage (par ex.
Page 131 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,0 à 999,9 s Constante de temps pour le filtre d' a mortissement de la consigne Régler niveau = Avancé Réglage par défaut 2.0 s  Variable perturbatrice En option, code upgrade nécessaire...
Page 132 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "Ecoulement milieu" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 133 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Fonction Sélection Sélection de la régulation prédictive • Off multiplicative ou additive • Multiplier • Ajouter Réglage par défaut ‣ Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit •...
Page 134 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Paramètres Le régulateur PID du Liquiline a été mis en oeuvre dans la forme structurelle sérielle, c' e st-à-dire qu' i l a les paramètres : • Temps d' a ction intégrale T •...
Page 135 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuez des 20,0 s changements avec une grande prudence.
Page 136 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Gamme de réglage et réglage Gamme de tolérance autour de la valeur de par défaut en fonction de la consigne, qui empêche les petites oscillations Source de données autour de la valeur de consigne dans le cas de régulations bilatérales.
Page 137 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Comportement Hold Hold=La valeur mesurée n' e st plus fiable Grandeur de commande Sélection Comment le régulateur doit-il réagir à une • Geler valeur mesurée qui n' e st plus fiable ? •...
Page 138 Configuration Liquiline System CA80HA Sélection du type de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage: Sélectionnez un programme de nettoyage.  Vous pouvez configurer 4 types de nettoyage différents que vous pouvez affecter individuellement aux entrées. Type nettoyage: Pour chaque programme de nettoyage, choisissez le type de nettoyage à...
Page 139 Liquiline System CA80HA Configuration Chemoclean Plus L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  44) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/ Config.ChemoCleanPlus Fonction Options Info Config.étapes nettoyage...
Page 140 Configuration Liquiline System CA80HA Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
Page 141 Liquiline System CA80HA Configuration Définition du cycle de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info ‣ Cycle de nettoyage Sélection Choisissez entre un nettoyage qui • Off redémarre à intervalle défini et un • Intervalle programme hebdomadaire personnalisable.
Page 142 Configuration Liquiline System CA80HA Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour • Signaux bus de terrain lancer un nettoyage en fonction des •...
Page 143 Liquiline System CA80HA Configuration Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
Page 144 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Redondance Fonction Options Info Contrôle écart Sélection Vous pouvez surveiller la redondance. Fixez un • Off seuil absolu qui ne doit pas être dépassé. • On Réglage par défaut Ecart limite Dépend de la valeur mesurée...
Page 145 Liquiline System CA80HA Configuration Conductivité dégazée Le dioxyde de carbone provenant de l' a ir peut contribuer à la conductivité d' u n produit. La conductivité dégazée est la conductivité du produit sans la partie engendrée par le dioxyde de carbone.
Page 146 Configuration Liquiline System CA80HA Conductivité différentielle Vous pouvez soustraire deux valeurs de conductivité et utiliser le résultat pour surveiller, par exemple, le rendement d' u n échangeur d' i ons. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double Fonction Options...
Page 147 Liquiline System CA80HA Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 148 Configuration Liquiline System CA80HA Formule (en option, avec code upgrade) Avec l' é diteur de formules, il est possible de calculer une nouvelle valeur à partir d' u n maximum de 3 valeurs mesurées. Un grand nombre d' o pérations mathématiques et logiques (booléennes) sont disponibles à...
Page 149 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Source A ... C Sélection Vous pouvez utiliser toutes les entrées capteur, Sélectionner une source sorties binaires et analogiques, fonctions mathématiques, fins de course, signaux de bus...
Page 150 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonction Options Info Résultat numérique Lecture seule Valeur calculée actuelle Vue attribution fonctions Aperçu des fonctions configurées mathématiques Exemple : Régulateur de chlore en 2 points avec surveillance du débit volumique Une sortie relais active une pompe doseuse.
Page 151 Liquiline System CA80HA Diagnostic et suppression des défauts Sélectionnez cette formule comme source, par ex. de la sortie courant ou d' u ne sortie binaire modulée. Raccordez la vanne ou la pompe. Diagnostic et suppression des défauts 12.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement.
Page 152 Diagnostic et suppression des défauts Liquiline System CA80HA Problème Cause possible Tests et/ou mesures correctives Des valeurs sont affichées mais : Module mal câblé Vérifier les modules et le câblage. • L' a ffichage ne change pas Système d' e xploitation dans Mettre l' a ppareil hors tension puis à...
Page 153 Liquiline System CA80HA Diagnostic et suppression des défauts Problème Cause possible Tests et/ou mesures correctives ‣ Sortie courant, valeur de courant Ajustement incorrect Vérifier avec une simulation de courant erronée intégrée, raccorder le milliampèremètre Charge trop élevée directement à la sortie courant.
Page 154 Diagnostic et suppression des défauts Liquiline System CA80HA Selon Namur NE 107, les messages de diagnostic sont caractérisés par : • Numéro de message • Catégorie d' e rreur (lettre devant le numéro de message) – F = (Failure), défaut : un dysfonctionnement a été détecté...
Page 155 Liquiline System CA80HA Diagnostic et suppression des défauts Exemple : Vous désactivez le message.  Le message n' e st plus affiché. Dans le menu DIAG , le message apparaît comme Dernier message. Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à...
Page 156 Diagnostic et suppression des défauts Liquiline System CA80HA Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Sortie diag. Sélection Vous pouvez utiliser cette fonction pour • Aucun sélectionner une sortie à laquelle le message de • Sorties binaires diagnostic doit être affecté.
Page 157 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Connexion module Le module électronique ne communique pas Vérifier lemodule , le remplacer si nécessaire Contacter le SAV Incompatibilité détec. Mauvais type de module électronique...
Page 158 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Avertissement tuyau La fin de la durée de vie du tuyau de pompe sera pompe atteinte prochainement Affichage sous Menu/Diagnostic/Information temps de fonctionnement/Durée de vie tuyau...
Page 159 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Temp. électr. haute La température de l' é lectronique de mesure est élevée ‣ Vérifier la température ambiante et la consommation d' é nergie Contrôle capteur...
Page 160 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Registre à 80% Sauvegarder le registre sur la carte SD, puis l' e ffacer dans l' a ppareil Registre plein Mettre la mémoire sur la mémoire circulaire Désactiver le registre...
Page 161 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Etalonnage expiré L' é talonnage a échoué ou n' e st pas fiable Causes possibles : Les critères de stabilité ne sont pas atteints Vérifier la configuration et répéter...
Page 162 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Défaut échangeur cat. Valeurs invalides pour la conductivité ou le débit Vérifier les valeurs mesurées valides dans le menu de la fonction mathématique. Vérifier les capteurs.
Page 163 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Valeur procédé Valeur mesurée en dehors des spécifications Valeur mesurée invalide. Modifier la gamme de mesure Etalonner le système 951 - Hold actif CH1 ..
Page 164 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Valeur PFM élevée Modulation en fréquence d' i mpulsion : signal de sortie dépassé par excès/par défaut. Valeur Valeur PFM faible mesurée en dehors de la gamme spécifiée.
Page 165 Liquiline System CA80HA Diagnostic et suppression des défauts Les messages suivants s' a ffichent directement lorsque vous accédez au menu : • Message le plus important Message de diagnostic enregistré avec le degré d' i mportance le plus élevé • Dernier message Message de diagnostic dont la cause a disparu en dernier.
Page 166 Diagnostic et suppression des défauts Liquiline System CA80HA Registre Visible dans Entrées Peut être Le registre Peut être max. désactivé peut être entrées exporté effacé peuvent être effacées Registre de données Registre données 5000 d' a bsorption analyseur absorbance Registre de données Donnée brutes du...
Page 167 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Evènements configuration Liste chronologique des événements de configuration Montrer Les événements sont affichés Sélectionnez un événement particulier pour afficher plus de détails. Aller à la date Entrée de l'utilisateur...
Page 168 Diagnostic et suppression des défauts Liquiline System CA80HA Vous pouvez également adapter l' a ffichage à vos exigences individuelles : • Si vous appuyez sur le navigateur dans l' a ffichage graphique, vous accédez à des options supplémentaires comme le zoom et le décalage x/y du graphe.
Page 169 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Source de données Lecture seule Affiche la voie de mesure Paramètre mesuré...
Page 170 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Registres Principe de fonctionnement Options Info Régler la fenêtre de tracé Vous pouvez indiquer ici les heures de début et de fin des entrées du registre à afficher graphiquement. Début courbe Sélection •...
Page 171 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Effacer toutes les entrées Action Ici vous pouvez effacer toutes les entrées du registre des données. Sauvegarder les registres ‣ Format fichier Sélection Sauvegardez le registre dans le format •...
Page 172 Diagnostic et suppression des défauts Liquiline System CA80HA 12.10 Informations système DIAG/Information système Principe de fonctionnement Options Info Tag appareil Lecture seule Désignation individuelle de l' a ppareil → Configuration générale Code commande Lecture seule Cette référence permet de commander un hardware identique.
Page 173 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Information système Principe de fonctionnement Options Info Ethernet Lecture seule Informations spécifiques Ethernet • Activer L' a ffichage dépend du protocole de bus de Uniquement avec option Ethernet, • Serveur web terrain utilisé.
Page 174 Diagnostic et suppression des défauts Liquiline System CA80HA Les informations des catégories suivantes sont affichées : • Valeurs extrêmes Conditions extrêmes auxquelles le capteur a été précédemment exposé, par ex. températures min./max. • Temps de fonction. Durée de fonctionnement du capteur sous les conditions extrêmes définies •...
Page 175 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Simulation Principe de fonctionnement Options Info Relais alarme Simulation d' u n état de relais Relay x:y Ce menu apparaît autant de fois qu' i l y a de relais. Simulation Sélection Si vous simulez l' é...
Page 176 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Test système Principe de fonctionnement Options Info Valeur brute Lecture seule Alimentation Lecture seule Liste détaillée de l' a limentation électrique vers • Alim. digitale 1: 1.2V l' a ppareil. • Alim. digitale 2: 3.3V ...
Page 177 Liquiline System CA80HA Maintenance "Reset" permet de remettre l' i ndication du compteur à zéro". 12.16 Historique du firmware Date Version Modifications du firmware Documentation 12/2017 01.06.05 Software d' o rigine BA01772C/07/../12.17 This product uses Lua, which is distributed under the following license: Copyright ©...
Page 178 Maintenance Liquiline System CA80HA AVIS Décharge électrostatique (ESD) Risque de dommage sur les composants électroniques ‣ Prenez des mesures de protection personnelles pour éviter les décharges électrostatiques, comme la décharge préalable à la terre de protection ou la mise à la terre permanente au moyen d' u n bracelet avec strap.
Page 179 Liquiline System CA80HA Maintenance Intervalle Travaux de maintenance Tous les 2 ou 3 ans (Si nécessaire) remplacer les tuyaux : – C-Flex, blanc ID 3,2 mm – C-Flex, blanc ID 6,4 mm Si nécessaire • Nettoyer le boîtier • Nettoyer le dispositif de préparation d' é chantillons CAT8x0 (nettoyage automatique) •...
Page 180 Maintenance Liquiline System CA80HA ‣ Sélectionnez un intervalle de nettoyage adapté sous Menu/Configurer/Préparation échant./Prépa. échantillon 1. 13.2.3 Rinçage du système Vous trouverez un aperçu des intervalles de maintenance ici : →  178. Un étalonnage du point zéro doit être effectué tous les mois en raison de l' a ugmentation de la coloration du réactif.
Page 181 Liquiline System CA80HA Maintenance Nettoyage du collecteur d'échantillons Rincez et vidangez le collecteur avant de rincer l' a nalyseur →  180. Retirez tous les tuyaux du collecteur d' é chantillon et le câble du système de surveillance du niveau, et retirez le collecteur de son support.
Page 182 Maintenance Liquiline System CA80HA Remettez en place les bouchons correspondants aux flacons remplacés. Menu/Opération Sélectionnez /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon . Sélectionnez tous les flacons que vous avez remplacés et appuyez sur OK pour confirmer. Confirmer les flacons insérés à sélectionner.
Page 183 Liquiline System CA80HA Maintenance Confirmer les flacons insérés . Déterminer le point zéro Allez à l' o ption Menu/Opération/Opération manuelle et sélectionnez Déterminer point zéro . Réalisez l' é talonnage du point zéro. Une fois l' é talonnage réussi, le message suivant apparaît : "Voulez-vous utiliser les données d' é...
Page 184 Maintenance Liquiline System CA80HA Faites passer le tuyau d' é vacuation D6 derrière la seringue 7. Fixez le cache et replacez le bac à flacons dans le boîtier. Raccordez les flacons aux couvercles et tuyaux appropriés. Menu/Opération Sélectionnez /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon .
Page 185 Liquiline System CA80HA Maintenance Ouvrez et retirez les grilles du ventilateur à droite et à gauche sur la partie inférieure de l' a nalyseur. Retirez les filtres usagés et remplacez-les par des éléments neufs du kit de maintenance. Remettez les grilles du ventilateur en place.
Page 186 Maintenance Liquiline System CA80HA Fixez le cache et replacez le bac à flacons dans le boîtier. Raccordez les flacons aux couvercles et tuyaux appropriés. Menu/Opération/Remplacement seringue/Selection seringue à sélectionner. Sélectionnez les seringues que vous avez remplacées et appuyez sur OK pour confirmer.
Page 187 Liquiline System CA80HA Maintenance Remplacement du Liquid Manager Desserrez et retirez les 4 vis six pans (4 mm) sur le Liquid Manager. Déconnectez les deux connecteurs enfichables du Liquid Manager du circuit imprimé principal. Dévissez les quatre vis torx du moteur pas à pas de l' a ncien Liquid Manager. Retirez le moteur pas à...
Page 188 Réparation Liquiline System CA80HA Appuyez sur la touche programmable MODE et sélectionnez Mode manuel .  L' a fficheur indique Mode actuel- Manuelapparaît. Attendez que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous Menu/Opération/Opération manuelleapparaît.
Page 189 Liquiline System CA80HA Réparation 111 117 128 A0028752 A0028753  72  73 A0028754 A0028755  74  75 Endress+Hauser...
Page 190 Réparation Liquiline System CA80HA A0028756 A0028757  76  77 Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : transmetteur avec afficheur 71218395 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : support mural 71218400 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : socle du boîtier...
Page 191 Liquiline System CA80HA Réparation Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : double connecteur tuyau (10 pces) 71218484 Kit instructions : connecteur de tuyau CA8x/CAT8xx Kit CA8x : ventilateur de boîtier, complet 71218486 Kit instructions, pièces électroniques CA8x...
Page 192 été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 193 Liquiline System CA80HA Accessoires 14.3 Mise au rebut Le produit contient des composants électroniques. Il doit, par conséquent, être mis au rebut comme déchet électronique. ‣ Veillez à respecter les directives locales. Lors de la mise au rebut des batteries, toujours respecter les réglementations locales sur la mise au rebut des batteries.
Page 194 Accessoires Liquiline System CA80HA 15.2 Consommables pour CA80HA 15.2.1 Kit de réactifs CY80HA AVIS Les réactifs peuvent être dangereux pour l'environnement ‣ Lors de la mise au rebut des réactifs, tenez compte des instructions des fiches de données de sécurité.
Page 195 Liquiline System CA80HA Accessoires 15.5 Kits de mise à niveau CAZ800 Kit pour l' a jout d' u n collecteur d' é chantillon • Collecteur avec contrôle de niveau, prémonté sur le support de fixation • Tuyaux, raccords • Code upgrade Kit pour la transformation d' u ne voie à...
Page 196 Accessoires Liquiline System CA80HA Ceragel CPS71D • Electrode de pH avec système de référence comprenant un piège à ions • Configurateur de produit sur la page produit : www.fr.endress.com/cps71d Information technique TI00245C Orbipore CPS91D • Electrode de pH avec orifice en guise de diaphragme pour des produits avec fort potentiel d' e ncrassement •...
Page 197 Liquiline System CA80HA Accessoires Orbipore CPS92D • Electrode de redox avec orifice en guise de diaphragme pour des produits avec fort potentiel d' e ncrassement • Configurateur de produit sur la page produit : www.fr.endress.com/cps92d Information technique TI00435C 15.6.3 Capteurs de conductivité avec mesure inductive de la conductivité...
Page 198 Accessoires Liquiline System CA80HA 15.6.6 Capteurs de dioxyde de chlore et de chlore CCS50D • Capteur ampérométrique à membrane pour le dioxyde de chlore • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/ccs50d Information technique TI01353C CCS142D •...
Page 199 Liquiline System CA80HA Accessoires 15.6.9 Capteurs de CAS et de nitrates Viomax CAS51D • Mesure du CAS et des nitrates dans l' e au potable et les eaux usées • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cas51d...
Page 200 Accessoires Liquiline System CA80HA Kits de transformation 71135632 Kit CM442/CM444/CM448/CSF48/CA80 : module d' e xtension 2AO ; 2 x sortie analogique 0/4 ... 20 71135633 Kit CM442/CM444/CM448/CSF48/CA80 : module d' e xtension 4AO ; 4 x sortie analogique 0/4 ... 20 71135631 Kit CM444/CM448/CSF48/CA80 : module d' e xtension 2DS ;...
Page 201 Liquiline System CA80HA Caractéristiques techniques 15.9 Logiciel Memobase Plus CYZ71D • Logiciel PC pour prise en charge de l' é talonnage en laboratoire • Visualisation et documentation de la gestion des capteurs • Mémorisation dans une base de données des étalonnages des capteurs •...
Page 202 Caractéristiques techniques Liquiline System CA80HA 16.1.5 Entrée courant, passive Etendue de mesure > 0 ... 20 mA Caractéristique du signal Linéaire Résistance interne Non linéaire Tension d'essai 500 V 16.1.6 Spécification du tuyau • Dégagement : max. 1,0 m (3.3 ft) •...
Page 203 Liquiline System CA80HA Caractéristiques techniques 16.2 Sortie 16.2.1 Signal de sortie Selon la version : • 2 x 0/4 à 20 mA, actif, potentiellement isolé (version standard) • 4 x 0/4 à 20 mA, actif, potentiellement isolé (version avec "2 sorties supplémentaires") •...
Page 204 Caractéristiques techniques Liquiline System CA80HA 16.2.4 Mode de transmission Linéaire 16.3 Sorties courant, actives 16.3.1 Etendue de mesure 0 ... 23 mA 16.3.2 Caractéristique du signal Linéaire 16.3.3 Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V 16.3.4...
Page 205 Liquiline System CA80HA Caractéristiques techniques Pouvoir de coupure des relais Module de base (relais d' a larme) Tension de coupure Charge (max.) Cycles de commutation (min.) 230 V AC, cosΦ = 0,8 à 1 0,1 A 700.000 0,5 A 450.000 115 V AC, cosΦ...
Page 206 Caractéristiques techniques Liquiline System CA80HA 16.5 Données spécifiques au protocole 16.5.1 Modbus RS485 Protocole RTU/ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
Page 207 Liquiline System CA80HA Caractéristiques techniques 16.5.4 EtherNet/IP Protocole EtherNet/IP Certification ODVA Profil d' a ppareil Appareil générique (Product type: 0x2B) ID fabricant 0x049E Identifiant de l' a ppareil 0x109F Polarité Auto-MIDI-X Connexions Explicit message 6 Multicast 3 consumers Minimum RPI 100 ms (par défaut)
Page 208 Caractéristiques techniques Liquiline System CA80HA 16.6 Alimentation 16.6.1 Tension d'alimentation L' a nalyseur est équipé d' u n câble d' a limentation et d' u n connecteur de sécurité avec une longueur de câble de 4,3 m (14.1 ft). Les analyseurs avec spécification de commande CA80xx-CA (CSA C/US General Purpose) sont équipés d' u n câble d' a limentation conforme à...
Page 209 Liquiline System CA80HA Caractéristiques techniques NPT½" 6 à 12 mm (0.24 à 0.48") G½ 7 à 12 mm (0.28 à 0.48") Les presse-étoupe montés en usine sont serrés avec 2 Nm. Endress+Hauser...
Page 210 Notez que la somme de toutes les entrées et sorties courant ne doit pas dépasser 8. ‣ Veillez à ne pas utiliser plus de 2 modules "DIO". Plus de modules "DIO" ne sont pas autorisés. ‣ En cas de doute, adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 211 Liquiline System CA80HA Caractéristiques techniques Aperçu de tous les modules disponibles Nom des modules • 2 x sorties • 2 relais • 4 relais • 2 entrées capteur • 2 entrées analogiques • Réf. 71125375 • Réf. 71125376 numériques numériques 0/4 à...
Page 212 Caractéristiques techniques Liquiline System CA80HA Nom des modules • 2 x sorties • 4 x sorties • 2 x entrées • Ethernet (serveur • Serveur web et analogiques analogiques analogiques web ou Modbus Ethernet/IP ou 0/4 à 20mA 0/4 à 20mA 0/4 à...
Page 213 Liquiline System CA80HA Caractéristiques techniques PROFIBUS DP (module 485) Les contacts 95, 96 et 99 sont pontés dans le connecteur. Cela évite l' i nterruption de la communication PROFIBUS si le connecteur est hors tension. 16.6.8 Raccordement des capteurs (en option)
Page 214 Caractéristiques techniques Liquiline System CA80HA 16.7 Performances 16.7.1 Erreur de mesure 0 … 15 mg/l (ppm): ± 0,5 mg/l (ppm) CaCO (Condition : étalonnage dans la gamme de mesure) > 15 mg/l (ppm) : ± 2,4 mg/l (ppm) CaCO 16.7.2 Ecart de mesure des entrées capteur...
Page 215 Liquiline System CA80HA Caractéristiques techniques 16.7.10 Intervalle périodique d'étalonnage 1 h à 90 jours, selon l' a pplication et les conditions ambiantes 16.7.11 Intervalle de nettoyage 1 h à 90 jours, selon l' a pplication 16.7.12 Intervalle de maintenance Tous les 3 à 6 mois, selon l' a pplication 16.7.13 Durée d'entretien...
Page 216 Caractéristiques techniques Liquiline System CA80HA 16.8 Environnement 16.8.1 Température ambiante +5 à +40 °C (41 à 104 °F) 16.8.2 Température de stockage -20 à +60 °C (-4 à 140 °F) 16.8.3 Humidité 10 à 95%, sans condensation 16.8.4 Protection IP55 (armoire, socle de l' a nalyseur), TYPE 3R (armoire, socle de l' a nalyseur) 16.8.5...
Page 217 Liquiline System CA80HA Caractéristiques techniques 16.10 Construction mécanique 16.10.1 Dimensions 463 (18.23) 530 (20.87) A0028820  78 Liquiline System CA80 version fermée, dimensions en mm (in) 417 (16.42) 530 (20.87) A0030419  79 Liquiline System CA80 version ouverte, dimensions en mm (in)
Page 218 Caractéristiques techniques Liquiline System CA80HA 654 (25.74) A0028821  80 Liquiline System CA80 avec socle, dimensions en mm (in) 16.10.2 Poids Version commandée Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92.6 lbs) 39,5 kg (87.1 lbs) Version ouverte 34 kg (74.96 lbs)
Page 219 Liquiline System CA80HA Caractéristiques techniques 16.10.3 Matériaux Pièces sans contact avec le produit Version armoire, enveloppe extérieure Plastique ASA+PC Version ouverte, enveloppe extérieure Version armoire, enveloppe intérieure Matière plastique PP Version ouverte, revêtement intérieure Fenêtre Verre de sécurité, revêtu Récipient de réactif Matière plastique PP...
Page 220 Index Liquiline System CA80HA Index Configuration Actions ....58 Activation code ....83 Avancée .
Page 221 Liquiline System CA80HA Index Dimensions ....22, 217 Humidité ..... . 216 Documentation .
Page 222 Index Liquiline System CA80HA Sécurité du travail ....7 Sécurité de fonctionnement ... . 7 Personnel technique ....7 Sécurité...
Page 223 Liquiline System CA80HA Index Valeurs mesurées ....201 Variables d' a ppareil ....118 Variables PROFIBUS .
Page 224 www.addresses.endress.com...
