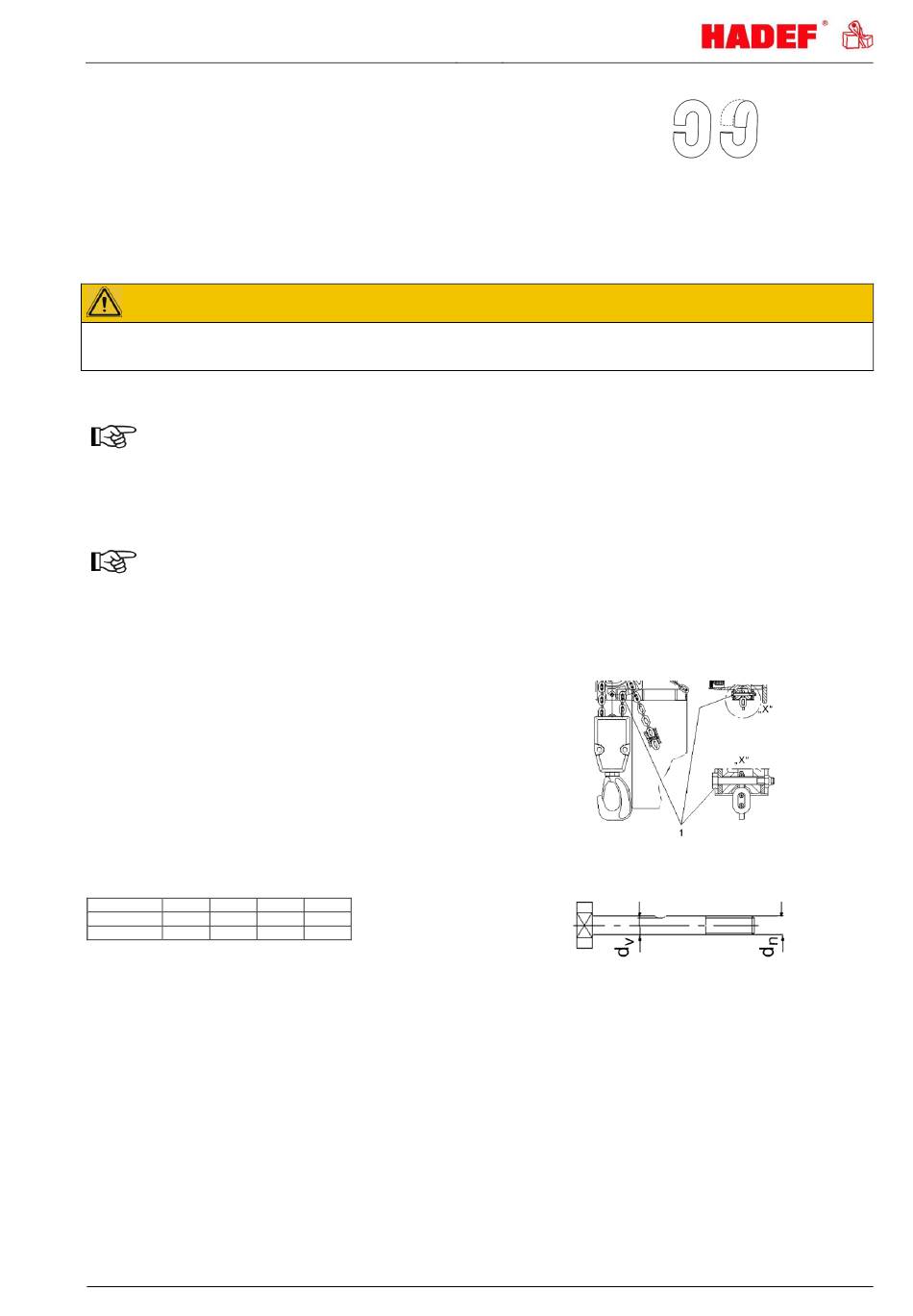

 Pour obtenir un maillon ouvert sur le côté, il suffit
simplement d'en couper une partie. Son ouverture doit
correspondre à l'épaisseur du maillon.
 Raccorder la nouvelle chaîne d'origine lubrifiée de même taille au maillon ouvert.
 Ne pas monter la chaîne de façon vrillée.
 S'assurer que les maillons de la chaîne soient alignés dans une seule direction.
 Monter la chaîne sur la fixation d'extrémité.
Introduction de la chaîne dans le bac à chaîne :
AVERTISSEMENT !
Toujours laisser la chaîne s'introduire dans le bac par action du moteur.
Ne pas introduire la chaîne manuellement, ceci risque de la vriller et ainsi d'endommager l'appareil.
Pour appareils avec réducteur de précision, série AK4-8
REMARQUE !
La chaîne doit être montée de manière à ce que la soudure des maillons soit vers l'intérieur, afin qu'elle soit
en contact avec la noix de charge.
Pour appareils avec réducteur planétaire, série AK9-10
REMARQUE !
La chaîne doit être montée de manière à ce que la soudure des maillons soit vers l'extérieur, afin qu'elle
n'ait aucun contact avec la noix de charge.
Seulement pour AK+AP 4-8
Fixation fin de chaîne - 2 brins
Modèle avec boulon fileté (1)
Boulon fileté de chaîne AK+AP 4-8
AK+AP4 AK+AP6 A+APK7 AK+AP8
dn mm 6 8
dv mm 5,4 7,2
Changer le boulon lorsqu'il arrive au témoin
d'usure "d ".
v
Usure max. autorisée <10%.
12.4

Moteur pneumatique

 L'efficacité des garnitures de frein doit être contrôlée au moins une fois par an.
 Effectuer quotidiennement un contrôle de fonctionnement du frein.
 Le montage et démontage des garnitures de frein (1) peut être effectué uniquement par une "personne
compétente".
 Si l'efficacité de freinage minimale est atteinte, les garnitures de frein et leur support doivent être
remplacés.
 Un ré-ajustage n'est pas possible.
 Utiliser uniquement des pièces de rechange d'origine.
5.52.541.01.02.05
10 12
9 11
Illustration 17
Illustration 18
Illustration 19
