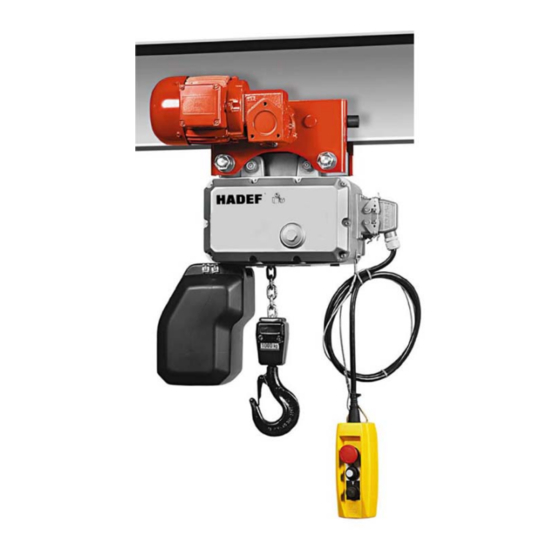

- Page 1 Notice de montage, d'utilisation et d'entretien Palan électrique à chaîne 62/05 Stationnaire avec Tillet ou crochet de suspension Chariot monorail à pousser Chariot monorail à avance par chaîne Chariot monorail électrique Rev.09 5.52.420.00.02.09...
- Page 2 par Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH sera désignée sous le nom de HADEF. Notice originale en allemand. Traduction de la notice de montage originale. Une copie peut être demandée par écrit ou est disponible en téléchargement sur www.hadef.fr...
- Page 3 Contrôle du fonctionnement ............16 11.1 Contrôles avant le premier démarrage ................16 11.2 Contrôle du fonctionnement ..................17 Maintenance ..................17 12.1 Généralités ........................17 12.2 Surveillance ........................17 12.3 Remplacement la chaîne de levage ................17 12.4 Moteur frein ........................19 12.5 Sécurité...
- Page 4 La non prise en compte des instructions de cette notice peut entrainer des risques non prévisibles. Le cas échant, HADEF ne pourra être tenu responsable des blessures ou dégâts matériels en résultant. Cet appareil a été conçu et construit en considérant les risques possibles, en se tenant méticuleusement à...
- Page 5 ï l'appareil soit uniquement utilisé dans un état irréprochable et fonctionnel, et en particulier que les dispo- sitifs de sécurité soient régulièrement contrôlés. ï les équipements de sécurité pour le personnel en charge de l'utilisation, de l'entretien et de la réparation soient mis à...
- Page 6 REMARQUE! Si les appareils ne sont pas utilisés comme prévu, la sécurité du fonctionnement n'est pas garantie. L'opérateur est seul responsable de tous les dommages corporels et matériels résultant d'une utilisation inappropriée. Mesures de sécurité de base Lire les consignes de montage, d'utilisation et d'entretien. ...
- Page 7 lorsque des personnes se trouvent sous la charge en suspension Conception Les palans électriques à chaîne HADEF sont équipés d'un Tillet de suspension pour une utilisation stationnaire. Ils peuvent également être équipés en option avec un crochet de suspension.
- Page 8 Tous les appareils sont également disponibles avec chariot à pousser, à avance par chaîne ou électrique. Série 62/05 S, stationnaire à Tillet Série 62/05 R, chariot à pousser Série 62/05 H, chariot à avance par chaîne Série 62/05 E, chariot électrique Schéma: Nombre de brins de Chaîne...
- Page 9 AVERTISSEMENT ! Il est interdit : de dépasser la charge nominale ! de buter contre le fin de course lors du levage. REMARQUE ! Si la charge doit venir régulièrement en position haute et basse du crochet, des contacts fin de course peut être livrés (en option).
- Page 10 Triphasé moteur 400V/50Hz - IP55 - F - max. 1000 m d'altitude. Les données spéciales relatifs à la commande, reportez-vous à la plaque signalétique du moteur. Montage Modèle à suspension stationnaire Les modèles stationnaires sont livrés par défaut avec un Tillet. Un crochet de suspension est livrable en option.
- Page 11 Montage sur la poutre 1 Pour fixer le réglage, serrer l'écrou (3) et le contre écrou (4). 2 Monter le chariot par le côté de la poutre. 3 Si cela n'est pas possible, le chariot peut également être monté par le dessous. 4 Pour ce faire, retirer l'écrou hexagonal (3) et les contre-écrous (4) sur le côté...
- Page 12 Outils Outils Utilisation Traverse de charge Fonctionnement L'utilisation d'appareils de levage et de ponts roulants doit être confiée uniquement à un personnel formé et familiarisé avec ceux-ci. Ces personnes doivent être chargées par l'entrepreneur de l'utilisation des appa- reils. L'entrepreneur doit s'assurer que les instructions de service soient présentes et accessibles aux opéra- teurs.
- Page 13 REMARQUE! Les boutons d'ARRET D'URGENCE verrouillables doivent d'abord être déverrouillés avec la clé avant le déverrouillage! ATTENTION! Remplissage des bacs a chaîne pour les appareils avec deux unités de levage Pour obtenir une quantité de chaîne identique dans les deux bacs a chaîne, il est nécessaire de réaliser régulièrement au minimum un cycle de descente sans charge, jusqu9à...
- Page 14 9.2.4 Schémas électriques Les schémas électriques se trouvent dans le coffret de commande ou peuvent être demandés auprés de Hadef avec le numéro de série de l9appareil. Recommandations pour l’affectation des sections de câbles et fusibles 9.2.5 L8affectation des sections de câble et des fusibles se fait conf. à VDE0100.
- Page 15 Chaîne de charge Avant la mise en service, la chaîne de charge doit être huilée et ses maillons doivent être correctement alignés. Retirer le panneau d'avertissement et le fil d'accrochage de la chaîne. Appareils motorisés avec bac à chaîne :: Suite au transport et/ou au montage du palan sur la poutre, il se peut que la chaîne de levage soit mal positionnée dans le bac à...
- Page 16 125kg/1 à 1000kg/2 1000kg/1 et 2000kg/2 Nombre de Type Limiteur de Course Course par tours Course Course par tours brins course des vis de des vis de réglages 1 et 2 réglages 1 et 2 GTES 51-67 <= 9m <= 12m GTES 51-180 >= 9m >= 12m...
- Page 17 Entraînement du chariot à avance par chaîne Veiller au bon positionnement de la chaîne de manTuvre ; elle ne doit pas être tordue et doit pendre librement. 11.2 Contrôle du fonctionnement Entraînement de levage Vérifier la fonction de levage et de descente d'abord sans charge. Les boutons levage/descente doivent correspondre aux symboles sur le boîtier de commande.
- Page 18 REMARQUE ! La soudure de la chaîne doit se trouver côté extérieur. Illustration 13 La chaîne ne doit pas être vrillée lors du montage Veiller à ce que les maillons de chaîne soient bien alignés. Monter la chaîne sur le point fixe. Introduction de la chaîne dans le bac à...
- Page 19 REMARQUE ! La fixation de chaîne (3) ou (4) doit être remplacée à chaque changement de chaîne par un boulon neuf d'origine. 12.4 Moteur frein Frein : 85 V DC Jeu de frein Jeu du frein Disque de frein nominal max.
- Page 20 DANGER ! La protection contre les surcharges sert exclusivement à protéger l'appareil contre les dommages dus à une surcharge lors du déplacement de charges. Sa fonction ne doit pas être intégrée dans le processus de travail opérationnel! Suivant le modèle d9appareil il en résulte les variantes suivantes : 12.5.1 Accouplement à...
- Page 21 13.2.2 Intervalles d'inspection Contrôle et Contrôle et Contrôle et Pour la Contrôles 1er entretien entretien tous les entretien tous les entretien tous les mise en service quotidiens après 3 mois 3 mois 12 mois 36/60 mois Faire contrôler l9appareil par un spécialiste (contrôle périodique) Vérifier le serrage des vis Contrôler le fonctionnement du frein - disques de frein Sécurité...
- Page 22 ATTENTION! Lorsque la cote d'ouverture du crochet est déformée et dépasse 10% ou lorsque l'épaisseur du fond du crochet a atteint une usure supérieure à 5% par rapport au référentiel, il est impératif de changer le crochet! Contrôle de l'Tillet de suspension 13.5 Dimensions de l'Tillet de suspension Reporter les mesures relevées...
- Page 23 14.3 Crochet de charge Contrôler la chaîne et les noix 1 fois par an. Nettoyer et graisser le roulement du crochet 1 fois par an. Les roulements à cages ne nécessitent aucun entretien. En cas d'usure des roulements à cages, il est nécessaire de changer la noix de renvoi complète. Utilisation Recommandation Intervalle...
- Page 24 14.6 Moteur électrique Pour le moteur, il suffit de nettoyer régulièrement les ailettes de refroidissement et de surveiller les paliers à roulement et leur lubrification. En cas de remplacement des paliers à roulement, utiliser une graisse pour hautes températures. ATTENTION ! Les garnitures de frein et surfaces de freinage doivent toujours être propres et sans graisse.
- Page 25 Solutions Problème* Appareil Cause(s) Solution(s) Pas de tension secteur Contrôler le branchement secteur Appareils Impossible de mettre en marche l'appareil Inverser les 2 phases électriques Phases inversées (pour commande basse tension) (Voir avertissement sur la fiche de raccord) Fusible HS Remplacer le fusible Elément de circuit défectueux dans le boitier de Remplacer l'élément de circuit...
- Page 26 S'assurer matériel d'exploitation soit éliminé conformément réglementations environnementales. 17.1 Mise hors service temporaire La procédure est identique à celle ci-dessus. Lire également le chapitre "Transport et stockage". 17.2 Mise hors service définitive / élimination La procédure est identique à celle énoncée ci-dessus. ...
