1 Démonter sur un côté les écrous à six pans (3) et contre-écrous (4), puis écarter les flasques (1) jusqu'à
ce que le chariot puisse être monté sur le fer par le dessous.
2 Réajuster le chariot à l'écartement (X) adéquat.
3 Bloquer les entretoises (6) et tubes d'espacement (5) en resserrant les écrous à six pans (3) et les
contre-écrous (4).
4 Vérifier que les entretoises (6) et tubes d'espacement (5) soient disposés de manière symétrique.
AVERTISSEMENT!
Le palan doit toujours être centré sous le fer ou sous le point de suspension.
ATTENTION !
L'espacement "X" entre les joues des galets du chariot doit être supérieur de 2 à 3 mm (1 à 1,5 mm par
côté) par rapport à la largeur de fer "B" de la poutre.
Traverse pour l'installation du chariot dans les palans à chaîne 1 et 2
brins AK7+AK8
Dim.
AK+AP
AK+AP
AK+AP
AK+AP
mm
402+405
410
610
D
21
21
31
H1
332
397
418
H2
50
50
65
M
M12
M12
M16
L
215
215
245
L1
82,7
107,5
87,25
122,25
L2
24,6
24,6
34,5
S
15
15
15
6.4

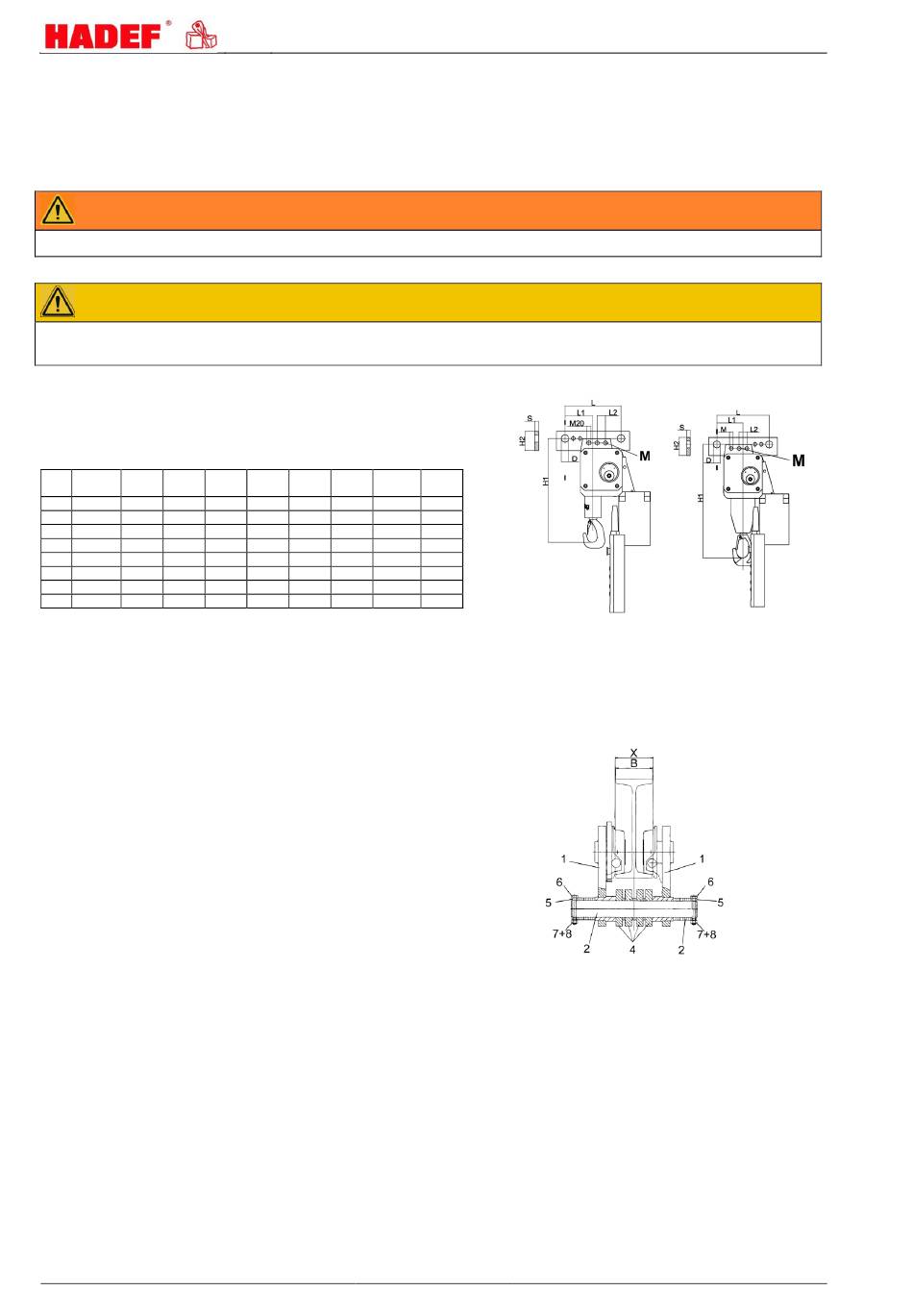

Montage sur la poutre AK+AP 915 - 930, AK+AP1010 - 1025

6.4.1
Index
 Flasques (1)
 Boulons de charge (2)
 Entretoises (3)
 Traverse (4)
 Bagues de sécurité (5)
 Ecrous à six pans (6)
 Contre-écrous (7)
 Rondelle à denture (8)
 Largeur de fer (B)
 Ecartement (X)
6.4.2
Procédure de montage
1 Pré-monter les flasques (1) du chariot sur l'écartement (X).
2 Monter l'appareil par le côté du fer de roulement.
Si cela n'est pas possible en raison d'un manque d'espace, ou parce que les butées sont déjà installées, le
chariot peut également être monté sur la poutre par le dessous.
1 Retirer sur un côté les bagues de sécurité (5) ainsi que les contre-écrous (6).
2 Ecarter les flasques (1) jusqu'à ce que le chariot puisse être monté sur le fer par le dessous.
3 Réajuster le chariot sur l'écartement (X) adéquat.
4 Remonter les entretoises (3).
5 Vérifier que les entretoises (3) soient disposées de façon symétrique.
6 Fixer les écrous à six pans (6) avec les rondelles à denture (8) et les contre-écrous (7).
7 Remettre les bagues de sécurité (5).
18
AK+AP
AK+AP
AK+AP
AK+AP
620
716
732
820
832+840
31
37
37
37
520
494
634
496
586
65
75
75
100
100
M16
M20
M20
M24
M24
245
290
290
380
380
101,25
144,75
190
190
34,5
43,5
43,5
50,3
50,3
15
20
20
20
AK+AP
850
37
40
592
100
M24
454
227
50,3
20
20
Illustration 8
Illustration 9
5.52.541.01.02.05
