Assemblage de l'unité
d'enrobage
Retirer le couvercle
Installer le piston inférieur
Installer l'unité d'enrobage
LaboPress-1
Mode d'emploi

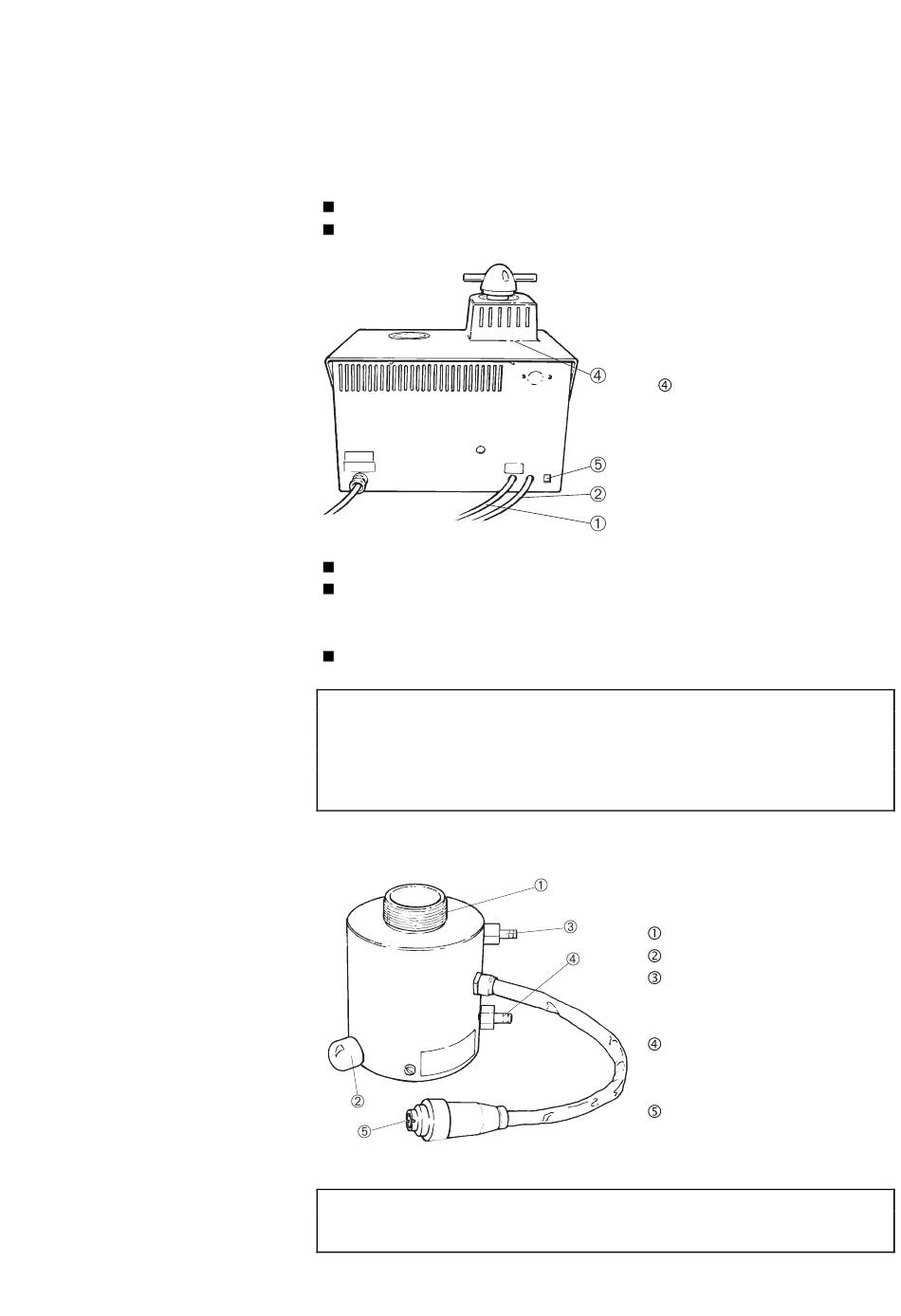

Appuyer sur le loqueteau (pos. 4).
Appuyer doucement sur les deux côtés du couvercle pour le
dégager, et le soulever.
Placer le piston inférieur en haut de la tige de piston.
Faire tourner le piston inférieur afin que les orifices dans le
tourillon au dessus de la tige et le piston soient alignés, et
insérer l'axe de piston.
S'assurer que les extrémités de l'axe ne dépassent pas.
Le tourillon fait partie intégrante du mécanisme de sécurité de la machine et
il est conçu pour la proteger contre les dégâts. Veuillez voir: Maintenance.
S'il se casse ou disparaît, il ne doit être remplacé que par une pièce de
rechange Struers, sinon le mécanisme de sécurité ne pourrait plus
Ne pas faire fonctionner la machine lors de l'installation de l'unité

Loqueteau

IMPORTANT
fonctionner.
Cylindre d'enrobage
Vis de fixation
Accouplement rapide
supérieur pour l'eau de
refroidissement
Accouplement rapide
inférieur pour l'eau de
refroidissement
Prise
IMPORTANT
d'enrobage.
