Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).

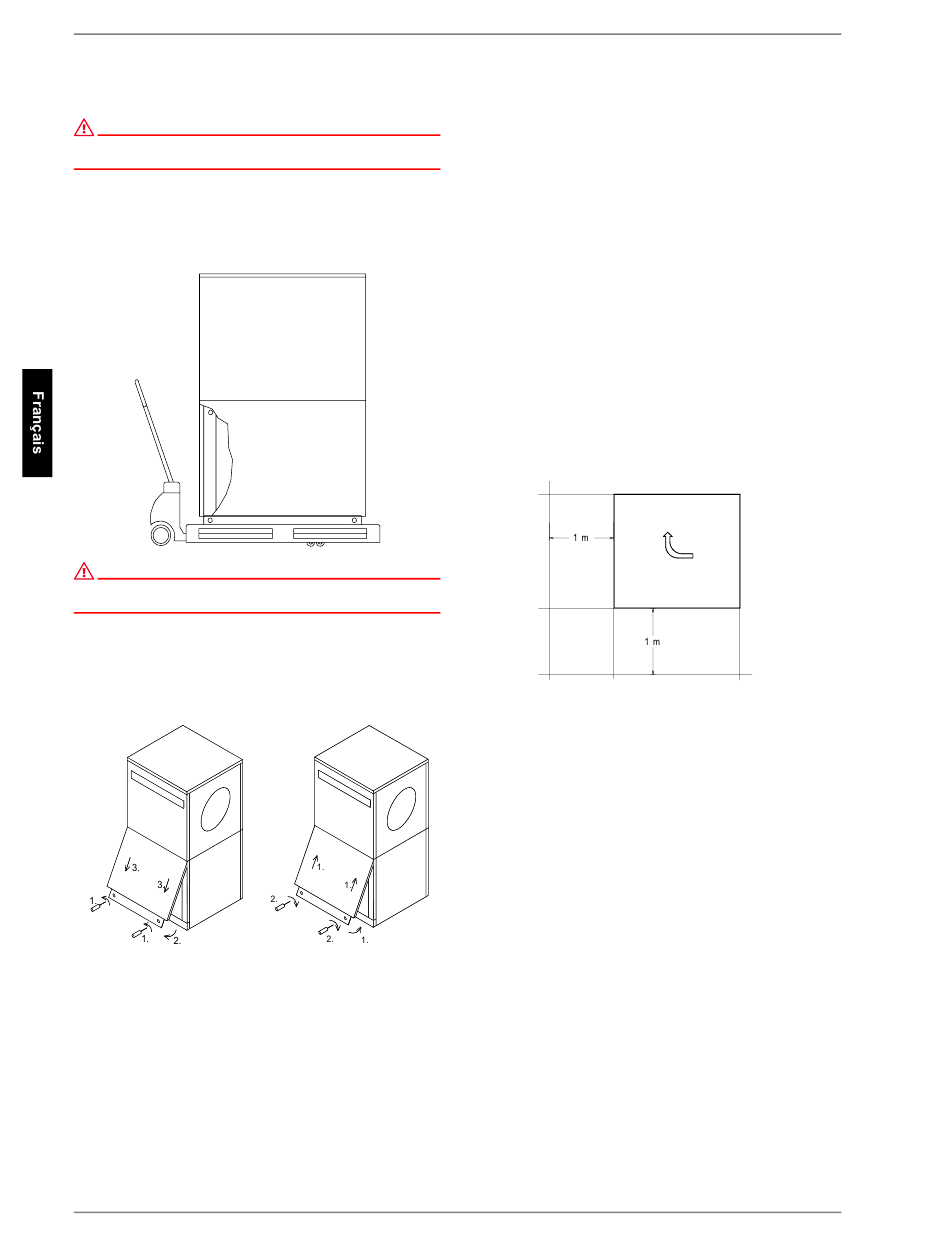

Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette en bois. L'appareil de base propose plusieurs
possibilités de transport : avec un chariot élévateur, un diable, ou
à l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
ATTENTION !
Pompe à chaleur et palette de transport ne sont en contact que par la
feuille d'emballage.
Pour utiliser les orifices de transport dans le châssis, il est néces-
saire de retirer les panneaux d'habillage du bas. Pour cela, des-
serrer deux vis du socle pour décrocher les plaques par le haut
en les tirant. Pousser légèrement les plaques métalliques vers le
haut pour les accrocher.
Ouverture du couvercle
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
FR-6
All manuals and user guides at all-guides.com
Fermeture du couvercle
6
Emplacement de
montage
6.1 Remarques d'ordre général
Cette pompe à chaleur est conçue pour une installation en coin.
Si la machine est raccordée à un conduit d'air (disponible en ac-
cessoire) côté évacuation, d'autres mises en place sont égale-
ment possibles.
En règle générale, l'appareil doit être installé à l'intérieur, sur une
surface plane, lisse et horizontale. Ici, le châssis de la pompe à
chaleur doit adhérer au sol sur toute sa circonférence afin de ga-
rantir une isolation acoustique appropriée. Si tel n'est pas le cas,
des mesures d'absorption acoustique complémentaires seront
éventuellement nécessaires. Si l'installation se fait sur un réser-
voir tampon sous-jacent, il est obligatoire que la pompe à chaleur
repose sur toute sa surface. La pompe à chaleur doit être instal-
lée de telle façon que les travaux d'entretien puissent s'effectuer
sans problèmes. Ce qui est le cas si on observe respectivement
un écartement d'un mètre devant la pompe à chaleur et à gauche
de celle-ci. Les parties latérales ne doivent pas être cachées par
des conduites de raccordement.
L'appareil ne devrait jamais être installé dans des pièces forte-
ment humides. A un taux d'humidité de l'air de plus 50% et des
températures extérieures en dessous de 0 °C, de la condensa-
tion peut apparaître sur la pompe à chaleur et le système d'aéra-
tion.
La pièce d'installation ne doit jamais être exposée au gel ou à
des températures supérieures à 35 °C.
Si la pompe à chaleur est installée à l'étage, il faut contrôler la ré-
sistance au poids du plafond et le découplage vibratoire pour des
raisons acoustiques. Une installation sur un plancher ne peut
être acceptée.
6.2 Ecoulement des condensats
Les eau de condensation se formant en cours de fonctionnement
doivent être évacués sans risque de gel. Pour garantir un écou-
lement irréprochable, la pompe à chaleur doit être placée à l'ho-
rizontale. Le tube d'évacuation de l'eau de condensation doit
avoir un diamètre d'au moins 50 mm, être protégé du gel et dé-
boucher dans la canalisation d'eaux usées. Ne pas diriger direc-
tement l'eau de condensation vers des bassins de décantation
ou des fosses Les vapeurs corrosives ainsi qu'une conduite
d'écoulement des condensats non protégée contre le gel peu-
vent causer la destruction de l'évaporateur.
