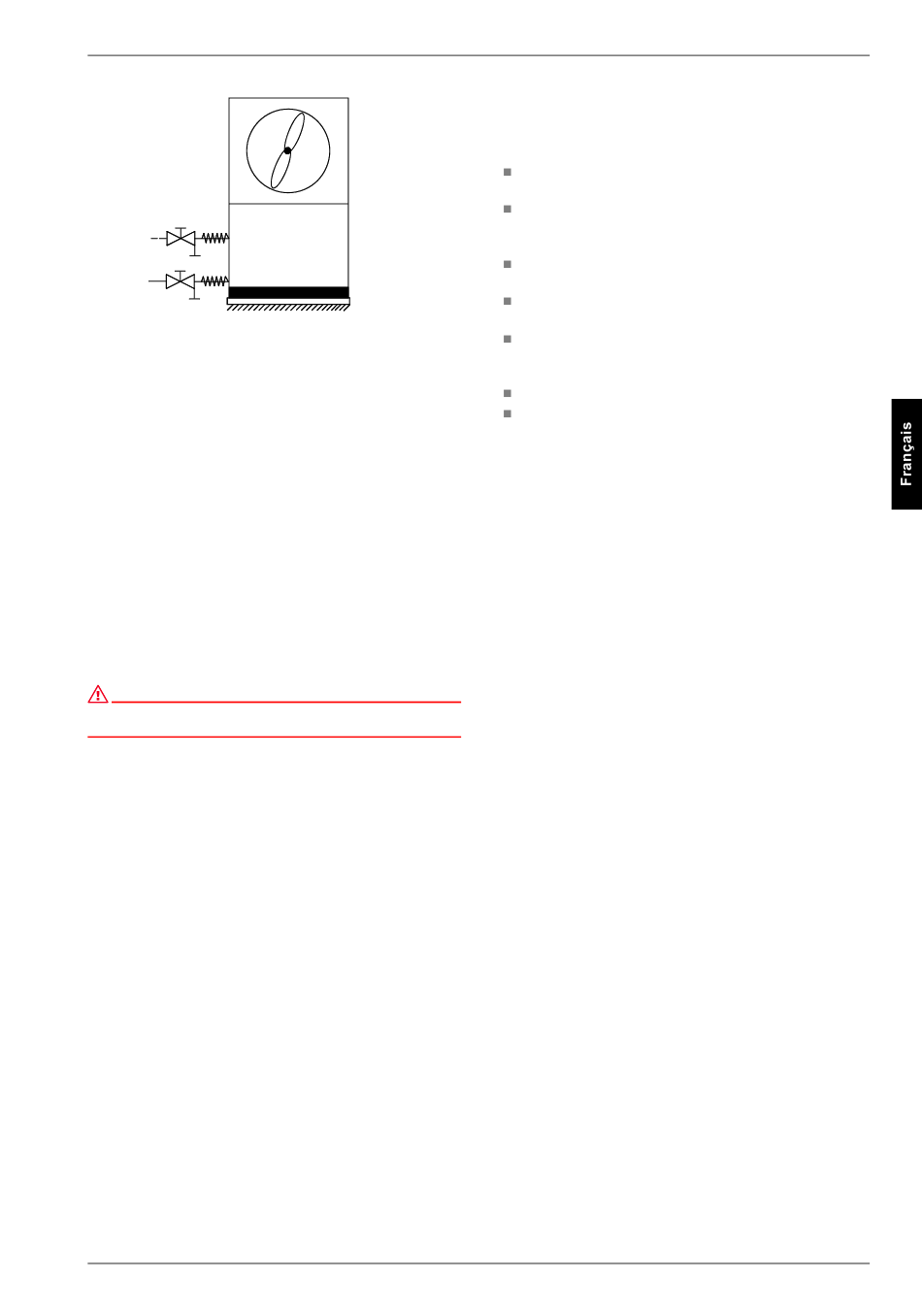

6.4 Branchements électriques
L'alimentation en puissance et la tension de commande sont
amenées par des câbles disponibles dans le commerce (câble
de puissance à 5 brins et câble de commande à 3 brins).
Des instructions précises sur le raccordement de composants
externes et la fonction du gestionnaire de pompe à chaleur vous
sont fournies dans les instructions d'utilisation du gestionnaire
jointes à la machine et dans le schéma de branchement des ap-
pareils.
Prévoir pour l'alimentation de puissance un débranchement de
tous les pôles avec au moins 3 mm d'écartement d'ouverture de
contact (par ex. sur le disjoncteur général ou sur le contacteur de
puissance), ainsi qu'un coupe-circuit automatique tripolaire, avec
déclenchement simultané de tous les conducteurs extérieurs (in-
tensité de déclenchement conforme aux informations sur les ap-
pareils).
Lors du raccordement, garantir la rotation à droite du champ ma-
gnétique de l'alimentation de charge L1 ; L2 ; L3.
ATTENTION !
Respecter la rotation à droite du champ magnétique : Le compresseur
peut être endommagé si le sens de rotation est le mauvais.
La tension de commande doit être sécurisée conformément au
document d'informations générales.
Pour des informations plus détaillées, cf. schémas électriques en
annexe.
7
Mise en service
7.1 Remarques d'ordre général
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Ceci permet de prolonger la garantie sous certaines condi-
tions (cf. Garantie).
www.dimplex.de
All manuals and user guides at all-guides.com
7.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent être
ouvertes.
les voies d'aspiration et d'évacuation de l'air doivent être dé-
gagées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
les réglages du régulateur de pompe à chaleur doivent être
adaptés à l'installation de chauffage conformément confor-
mément aux instructions de service qui l'accompagnent.
l'écoulement des condensats doit être assuré.
Le kit d'accessoires du boîtier électrique et celui situé dans
le ventilateur doivent être enlevés !
7.3 Procédure à suivre
La mise en service de la pompe à chaleur est effectuée par le
biais du gestionnaire de PAC. Les réglages doivent être effec-
tués selon les instructions de ce dernier.
Il n'est pas possible de procéder à une mise en service pour des
températures d'eau de chauffage inférieures à 7 °C. L'eau du ré-
servoir tampon doit être chauffée par le 2ème générateur de cha-
leur à une température de 18 °C minimum.
Suivre ensuite la procédure indiquée ci-après pour procéder à
une mise en service sans défauts :
1)
Fermer tous les circuits consommateurs.
2)
Garantir le débit d'eau de la pompe à chaleur.
3)
Sélectionner le mode « Automatique » sur le régulateur.
4)
Lancer le programme « Mise en service » dans le menu
Fonctions spéciales.
5)
Attendre jusqu'à atteinte d'une température retour de 25 °C
minimum.
6)
Rouvrir ensuite lentement l'un après l'autre les clapets des
circuits de chauffage de telle sorte que le débit d'eau de
chauffage augmente de façon régulière par la légère ouver-
ture du circuit de chauffage concerné. La température de
l'eaudechauffage dans le réservoir tampon ne doit pas des-
cendre en dessous de 20 °C pour permettre à tout moment
un dégivrage de la pompe à chaleur.
7)
Lorsque tous les circuits de chauffage sont complètement
ouverts et qu'une température retour de 18 °C minimum est
maintenue, régler le flux volumique minimal au niveau de la
soupape différentielle éventuellement disponible et du cir-
culateur de chauffage.
7.3
FR-7
