5
Aufstellung
5.1 Allgemein
Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen,
glatten und waagrechten Fläche aufzustellen. Dabei sollte der
Rahmen rundum dicht am Boden anliegen, um eine geeignete
Schallabdichtung zu gewährleisten. Ist dies nicht der Fall, kön-
nen zusätzliche schalldämmende Maßnahmen notwendig wer-
den. Die Aufstellung auf einem Unterstellpuffer erfordert zwin-

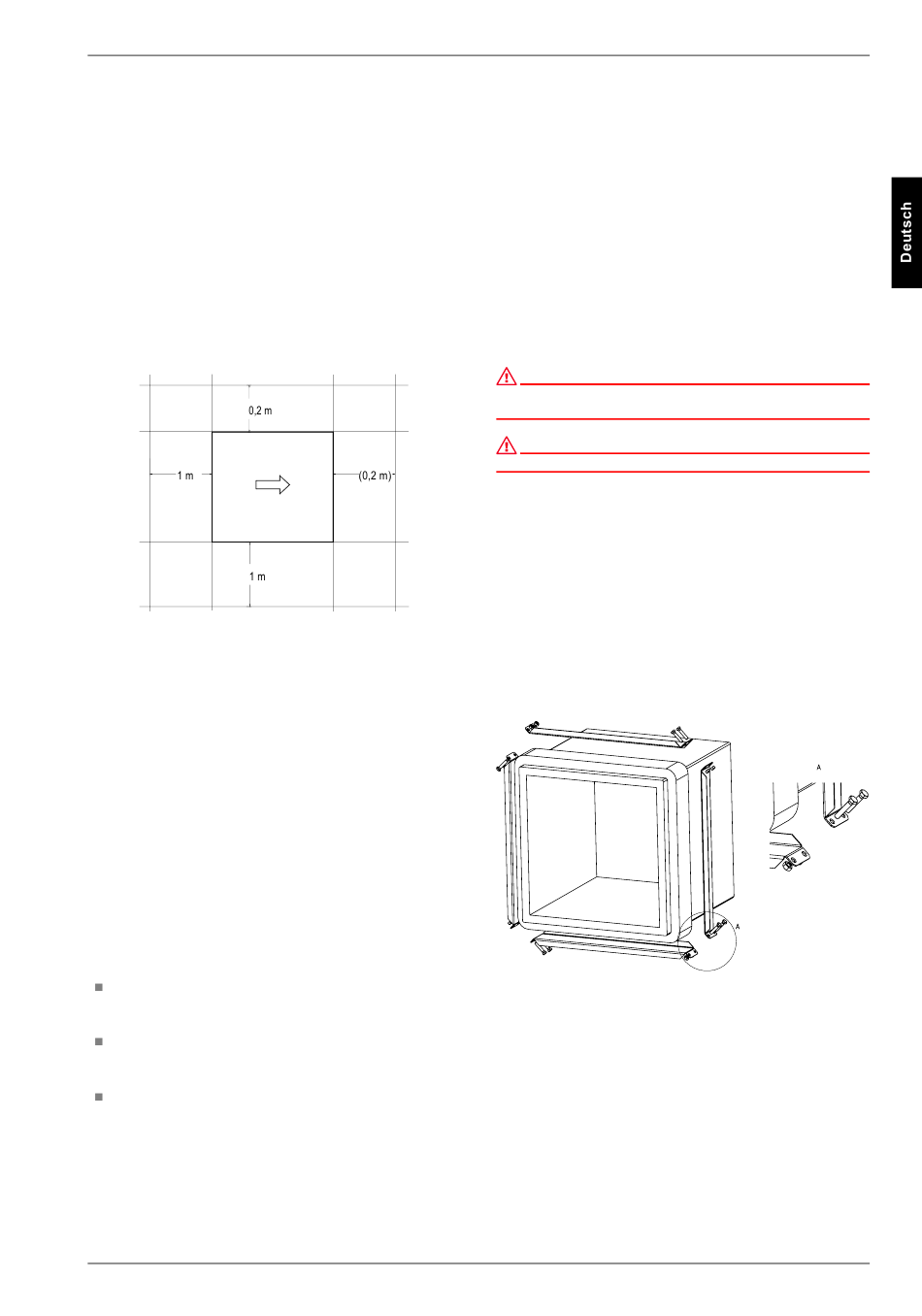

gend eine voll umlaufende Auflage. Die Wärmepumpe muss so
aufgestellt sein, dass Wartungsarbeiten problemlos durchgeführt
werden können. Dies ist gewährleistet, wenn ein Abstand von je
1 m an der Frontseite sowie links und rechts der Wärmepumpe
eingehalten wird.
Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit aufge-
stellt werden. Bei Luftfeuchtigkeiten von über 50% und Außen-
temperaturen unter 0 °C kann an der Wärmepumpe und der Luft-
führung Kondensat entstehen.
Bei Installation der Wärmepumpe in einem Obergeschoss, ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen
die Schwingungs-entkoppelung sehr sorgfältig zu planen. Eine
Aufstellung auf einer Holzdecke ist abzulehnen.
5.2 Kondensatleitung
Das im Betrieb anfallende Kondensatwasser muss frostfrei ab-
geleitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Konden-
satwasserrohr muss mindestens einen Durchmesser von 50 mm
haben und sollte frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einleiten,
da die aggresiven Dämpfe den Verdampfer zerstören können.
5.3 Schall
Um Körperschallübertragungen ins Heizsystem zu vermei-
den, empfiehlt es sich, die Wärmepumpe mit einem flexiblen
Schlauch an das Heizsystem anzubinden.
Verwendete Luftkanäle sind schalltechnisch von der Wär-
mepumpe zu entkoppeln, um eine Körperschallübertragung
auf die Kanäle zu vermeiden.
Das Nichtentfernen der Transportsicherungsschrauben am
Verdichter kann zu deutlich höherer Schallemission führen!
www.dimplex.de
All manuals and user guides at all-guides.com
6
Montage
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
- Zu-/Abluft
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Stromversorgung
- Entfernung des Beipacks aus der Wärmepumpe
6.2 Luftanschluss
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
ACHTUNG!
Die Wärmepumpe darf nur mit angebauten Luftkanälen betrieben werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen (Abluftkanal
600 x 600 und Ansaugkanal 750 x 750). Bei der Verwendung des
Luftkanals für die Ausblasseite (600 x 600) ist an der gewählten
Anschlussseite die "Dichtmatte Kanalanschluss" (im Beipack)
um die Ausblasöffnung zu kleben.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an der
Wärmepumpe verwendet. Die Luftkanäle selbst werden nicht di-
rekt mit der Wärmepumpe verschraubt. Im betriebsfertigen Zu-
stand berührt lediglich der Dichtgummi die Wärmepumpe. Da-
durch ist zum einen eine leichte Montage und Demontage der
Wärmepumpe gewährleistet, zum anderen wird eine gute Kör-
perschallentkopplung erreicht.
Wird ein anderer als der als Zubehör erhältliche Luftkanal ver-
wendet, ist drauf zu achten, dass die innere Querschnittsfläche
von Luftansaug- und Luftausblasseite durch den Luftkanal nicht
verringert wird. Für die Abdichtung zur Wärmepumpe können die
mitgelieferten "Ringdichtungen klein und groß" verwendet wer-
den, diese stellen gleichzeitig ein schwingungsminderndes Kop-
pelelement dar.
Mit der großen Ringdichtung kann die Ansaugöffnung der Wär-
mepumpe auch direkt an einen entsprechend gestalteten Mauer-
durchbruch positioniert werden. Der Mindestabstand zwischen
Gerät und Wand beträgt 100 mm.
Bei der Verwendung sehr kurzer Luftkanäle am Luftauslass ist
an der Wandaußenseite des Mauerdurchbruchs ein Schutzgitter
oder Luftumlenkgitter zu installieren, welches geeignet verhin-
6.2
DE-5
