Vérification Et Réglage Du Jeu Des Soupapes - Wacker Neuson RD 7 Notice D'emploi

Entretien
5.7 Vérification et réglage du jeu des soupapes

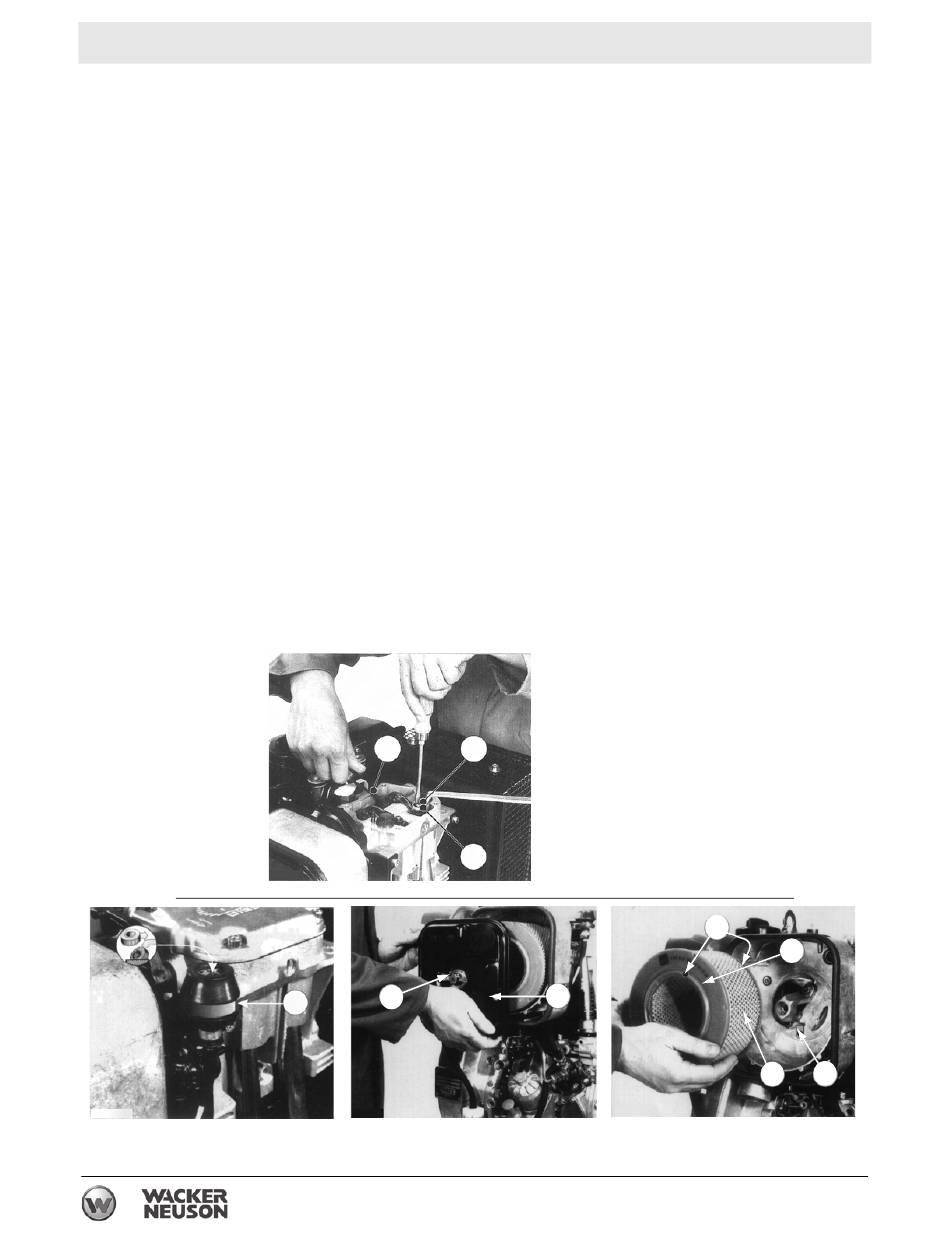

Voir l'illustration : wc_gr001353
5.7.1
5.7.2
5.7.3
5.7.4
5.7.5
5.7.6
5.7.7
5.7.8
5.7.9
All manuals and user guides at all-guides.com
Arrêter la machine, engager le frein de stationnement et couper
le moteur.
S'assurer que le levier de compression est sur position 0. Voir la
section Démarrage de la machine.
Déposer le couvercle de la culasse et le joint.
Donner un tour complet au moteur dans la direction normale de rotation
jusqu'à ce que la compression soit perceptible.
Vérifier le jeu de la soupape d'admission entre le culbuteur et la tige de vanne
à l'aide d'une jauge d'épaisseur (a).
Si le jeu des soupapes est incorrect, desserrer l'écrou à six pans (c).
Remarque : Pour le jeu des soupapes, voir la section Données
techniques.
Tourner la vis de réglage (b) à l'aide d'un tournevis jusqu'à ce que la jauge
d'épaisseur (a) puisse juste être tirée entre le culbuteur et la tige de vanne
avec une légère résistance au mouvement, après resserrage de l'écrou (c).
Reprendre le réglage avec la soupape de sortie.
Placer un joint neuf sous le couvercle de la culasse, réinstaller le couvercle de
la culasse et serrer les vis uniformément.
Faire tourner brièvement le moteur et s'assurer que le couvercle de la culasse
ne fuit pas.
a
b
a
b
c
wc_gr001353
c
FR-49
RD 7
d
e
g
f
wc_gr001352
